Kombi Kartı Nasıl Test Edilir? Pompaya, Fana ya da Gaz Valfine Elektrik Gelmiyorsa Kart mı Parça mı
Kombi Kartı Nasıl Test Edilir? Pompaya, Fana ya da Gaz Valfine Elektrik Gelmiyorsa Kart mı Parça mı
Sahada en pahalı hata, sağlam kartı değiştirmektir. Müşteriye yeni kart takılır, arıza devam eder, çünkü sorun fandaydı ya da prosestat hortumundaydı. Tersi de olur: parça parça değiştirilir, sonunda karttaki tek bir röle bulunur. Bu yazıda bir kombi kartını sökmeden, çıkışlarını ölçerek nasıl test edeceğinizi, ölçümü ne zaman ve nereden yapacağınızı ve ölçü aletinin sizi yanıltabileceği durumları anlatıyorum.
- Kart her çıkışı bir sırayla verir: önce sırayı bilin
- Ölçüme başlamadan: güvenlik ve doğru alet
- Hayalet gerilim: kartı haksız yere suçlatan ölçüm
- Çıkış çıkış test: pompa, fan, 3 yollu motor, ateşleme, gaz valfi
- Çıkış yoksa: kartta ilk bakılacak üç yer
- Kart mı değişmeli, tamir mi edilmeli?
- Sıkça sorulan sorular
- Sonuç
Kart her çıkışı bir sırayla verir: önce sırayı bilin

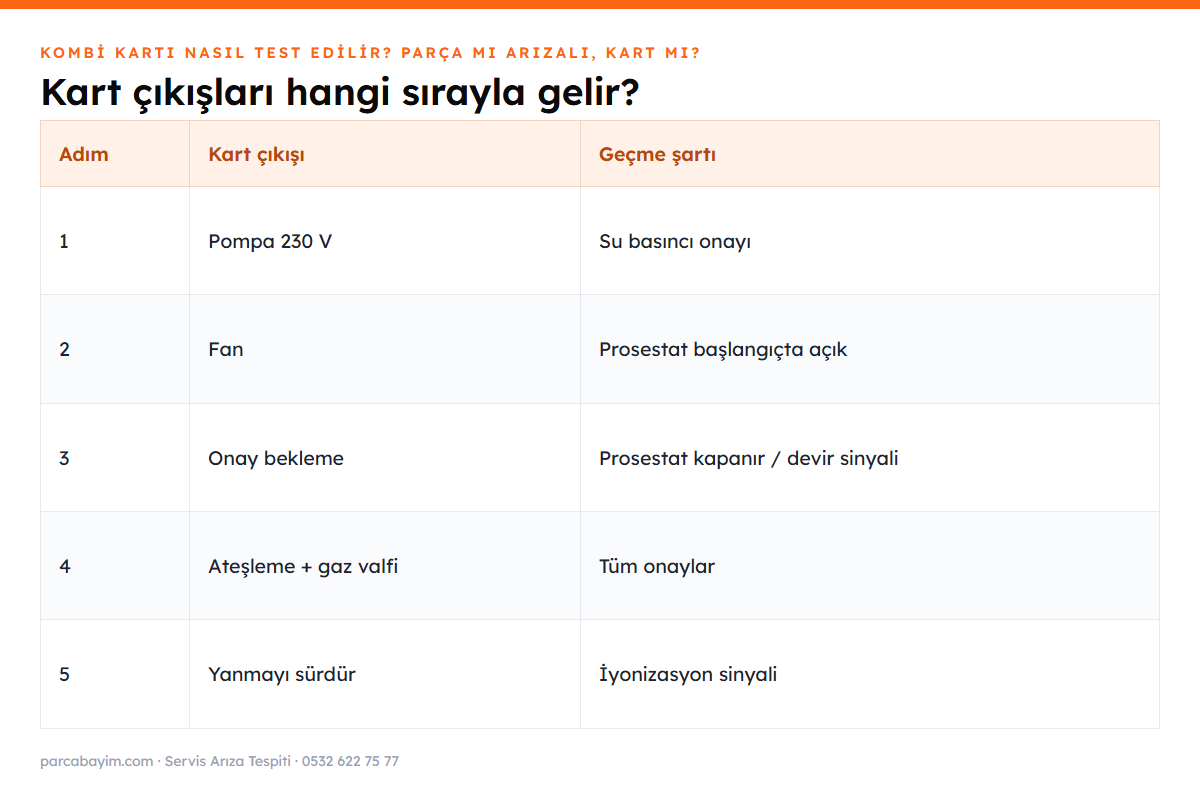

Kombi kartı rastgele çalışmaz. Her talepte aynı sırayı izler ve bir adımın onayı gelmeden sonrakine geçmez. Bu yüzden “fana elektrik gelmiyor” demeden önce kartın fanı çalıştıracağı adıma gelip gelmediğini bilmek gerekir. Hermetik bir kombide tipik ısıtma sırası şöyledir:
| Adım | Kart ne yapar? | Geçmek için gereken şart |
|---|---|---|
| 1. Talep | Oda termostatı ya da düğmedeki ayardan ısı isteği alır | TA kontağı kapalı, su basıncı yeterli |
| 2. Pompa | Pompa çıkışına 230 V verir (PWM pompada ayrıca sinyal) | Basınç sensörü ya da su presostatı onayı |
| 3. Fan | Fan çıkışını verir | Prosestat başlangıçta açık olmalı (kapalıysa bekler) |
| 4. Onay | Prosestat kapanmasını ya da fan devir sinyalini bekler | Yeterli hava akışı, sağlam hortum |
| 5. Ateşleme | Ateşleme trafosuna ve gaz valfine çıkış verir | Tüm onaylar tamam |
| 6. Alev | İyonizasyon sinyali gelirse yanmayı sürdürür | Alev algılama birkaç saniye içinde |
Sıranın pratik anlamı şudur: fan dönmüyorsa gaz valfine elektrik gelmemesi normaldir, çünkü kart o adıma hiç ulaşmamıştır. Gaz valfini ölçmeden önce fanı, fanı ölçmeden önce pompayı ve basıncı çözmek gerekir. Parça parça testin temelleri için multimetre ile parça testi rehberimize bakabilirsiniz.
Ölçüme başlamadan: güvenlik ve doğru alet

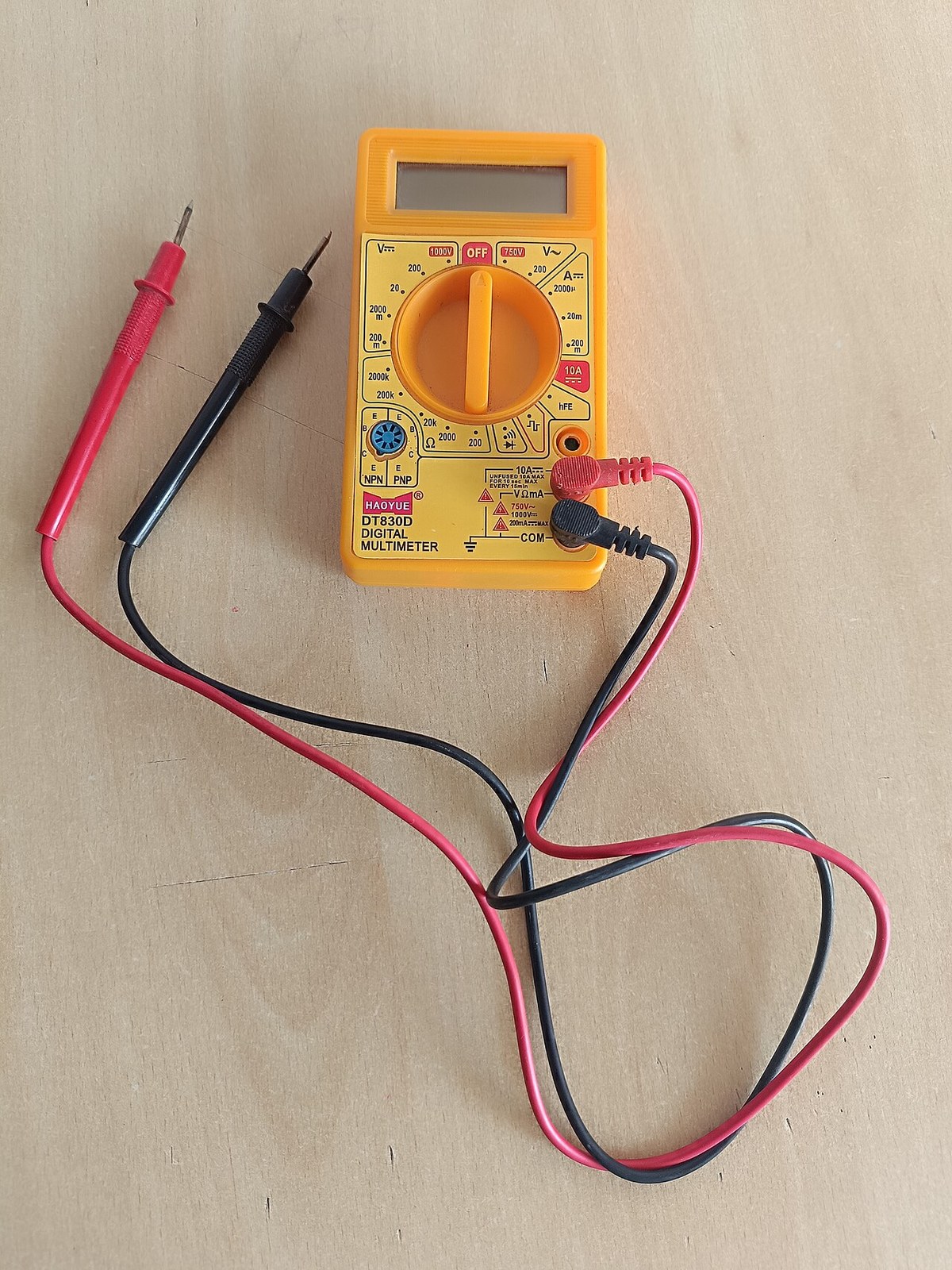

- Multimetre: AC gerilim, DC gerilim, direnç ve süreklilik yeterli. Mümkünse LoZ (düşük empedans) modu olan bir alet seçin; hayalet gerilimi eler.
- Pens ampermetre: pompa ya da fan gerçekten akım çekiyor mu, sökmeden görülür.
- Test lambası ya da 230 V küçük ampul: çıkışın yük altında gerilimi tutup tutmadığını gösterir.
- Kombinin şeması: kapağın arkasında ya da servis kılavuzunda; soket numaraları buradan okunur.
Fotoğraf: K.Venkataramana · Wikimedia Commons · CC0
Hayalet gerilim: kartı haksız yere suçlatan ölçüm
Birçok kombi kartı pompa ve fan gibi çıkışları röle yerine triyak ile anahtarlar. Triyakın yanında bir de parazit önleyici RC devresi bulunur. Bu devre, çıkış kapalıyken bile küçük bir akım sızdırır. Parça sökülüp soket boşta ölçüldüğünde, yüksek empedanslı dijital multimetre bu sızıntıyı 80-150 V gibi bir gerilim olarak gösterir. Usta “çıkış var ama düşük” der, kartı şüpheli bulur. Oysa gerçek bir yük bağlandığında bu gerilim sıfıra düşer.
Tersi de mümkündür: triyak yarım bozulmuştur, boştayken 230 V görünür ama pompa bağlanınca gerilim çöker. Her iki tuzaktan da korunmanın yolu aynıdır: ölçümü parça bağlıyken yapın ya da LoZ modunu kullanın.

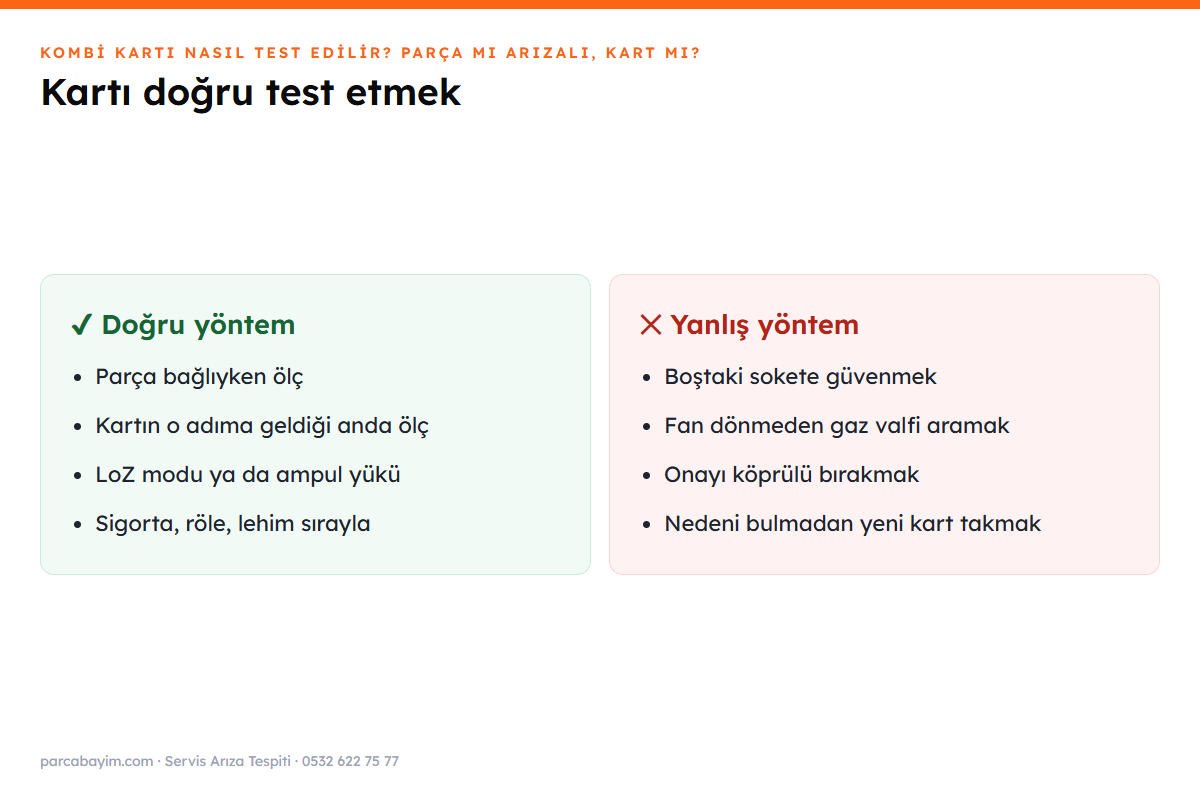

✔ Doğru ölçüm
- Soket takılıyken, kablo arkasından temas ederek
- Kartın o çıkışı vermesi gereken anda
- LoZ modunda ya da yük (ampul) bağlıyken
- Aynı anda parçanın çektiği akıma da bakarak
✕ Yanıltıcı ölçüm
- Soket sökülü, boşta ölçmek
- Kart beklemedeyken çıkış aramak
- Yüksek empedanslı modda 90 V görüp kartı suçlamak
- Sadece bir kez, tek anda ölçmek
Çıkış çıkış test: pompa, fan, 3 yollu motor, ateşleme, gaz valfi
| Çıkış | Ne ölçülür? | Gerilim var ama parça çalışmıyorsa | Gerilim yoksa |
|---|---|---|---|
| Pompa | Talep anında pompa soketinde AC gerilim | Pompa: rotor sıkışması, kondansatör, sargı | Basınç onayı, pompa rölesi ya da triyakı |
| Fan (hermetik) | Pompa çalıştıktan sonra fan soketinde AC gerilim | Fan sargısı, kondansatör, rulman | Prosestat başlangıçta kapalı mı? Kapalıysa kart fanı hiç başlatmaz |
| Fan (yoğuşmalı) | 230 V besleme + PWM kontrol + devir sinyali | Fan elektroniği ya da devir sensörü | Besleme sigortası, kontrol soketi |
| 3 yollu motor | Moda göre ilgili uçta gerilim | Motor dişlisi ya da sargısı | Mod bilgisi: akış türbini ya da şalteri |
| Ateşleme trafosu | Ateşleme anında girişte 230 V | Trafo ya da elektrot kablosu | Önceki onaylar gelmemiş |
| Gaz valfi | Ateşleme anında emniyet bobinlerinde gerilim | Valf bobini: direnç ölçümü | Önceki onaylar ya da kart çıkışı |
Gaz valfi bobininin sağlamlığını ayrıca direnç ölçerek teyit edin; değerler gaz valfi bobin direnci rehberinde marka marka verilmiştir. Pompa ve 3 yollu motor için de pompa testi ve 3 yollu motor testi rehberlerimiz var.
Çıkış yoksa: kartta ilk bakılacak üç yer
Kartın üzerindeki cam sigortayı sökün ve süreklilik ölçün. Çoğu kartta 2 A ya da 3,15 A gecikmeli sigorta bulunur. Sigorta attıysa yenisini takmadan önce nedenini arayın: kısa devre yapan pompa, fan ya da nemli soket.
Çıkış röleyle anahtarlanıyorsa, talep anında röle bobinine 24 V (ya da kartın gerilimi) gelip gelmediğini ve kontakların kapanıp kapanmadığını ölçün. Tık sesi geliyor ama çıkış yoksa kontak yanmıştır.
Soket bacaklarında halka çatlağı, kararmış lehim ve ısınmış izler arayın. Özellikle fan ve pompa soketlerinde ısıl döngü nedeniyle lehim çatlar; arıza bazen gelip gider.
Röle ve sigorta gibi parçalar kartı değiştirmeden yenilenebilir. Aynı değerde röle kullanmak şarttır: bobin gerilimi (çoğunlukla 24 V), kontak akımı ve pin dizilimi birebir tutmalıdır.
Kart mı değişmeli, tamir mi edilmeli?
Kartı değiştirmeden önce üç soruya cevap verin: Çıkışın şartı gerçekten sağlandı mı? Ölçüm yük altında mı yapıldı? Arızalı eleman tek başına değişebilir mi? Üçünün cevabı netse karar kolaydır. İşlemci, ekran sürücüsü ya da yazılım kaynaklı arızalarda kart değişimi ya da uzman kart tamiri gerekir; röle, sigorta, soket ve triyak arızalarında çoğu zaman onarım yeterlidir.
Maliyet karşılaştırması ve tamirli kartın ne kadar güvenilir olduğu için kart tamir mi değişim mi ve tamirli kart yazılarımıza bakın. Kartın neden bozulduğunu anlamak da önemlidir; aynı sebep yeni kartı da yakar: kart arızası nedenleri.
Sıkça Sorulan Sorular
Evet. En doğru test zaten kart yerindeyken, kombi enerjiliyken ve parçalar bağlıyken yapılır. Kartın çıkışlarını, talep anında soketlerin arkasından ölçerek kartın o adıma geçip geçmediğini görürsünüz.
Hemen değil. Hermetik kombilerde kart fanı başlatmadan önce prosestatın açık konumda olmasını bekler. Prosestat yapışık kalmışsa kart fanı hiç çalıştırmaz. Önce pompa çalışıyor mu, basınç yeterli mi ve prosestat başlangıçta açık mı, bunlara bakın.
Büyük ihtimalle hayalet gerilimdir. Triyaklı çıkışlarda parazit önleyici devre boştaki sokette yüksek empedanslı multimetreye 80-150 V gösterebilir. Parçayı bağlayıp ya da LoZ modunda tekrar ölçün.
Gaz valfi sıranın son adımıdır. Pompa, fan ve prosestat onayı ya da fan devir sinyali gelmeden kart gaz valfini açmaz. Bu onayların hepsi tamamken ateşleme anında valf soketinde gerilim yoksa kart çıkışı arızalıdır.
Kartın üzerinde ve şemada yazan değer kullanılmalıdır; çoğu kombide 2 A ya da 3,15 A gecikmeli cam sigortadır. Daha yüksek değer takmak kısa devrede kartın yanmasına yol açar.
Röle bobini çekiyor ama kontak iletmiyor olabilir. Talep anında rölenin çıkış bacağında gerilim olup olmadığını ölçün. Yoksa kontak yanmıştır ve röle değişir. Varsa sorun kablo, soket ya da pompadadır.
Garantisi devam eden cihazda karta yetkisiz müdahale garantiyi etkileyebilir. Garanti süresi içindeki kombilerde önce yetkili servise başvurun.
Evet, aralıklı arızaların önemli bir kısmı soket bacaklarındaki çatlak lehimden gelir. Kart ısınınca temas açılır, soğuyunca kapanır. Kombi çalışırken kartın ilgili bölgesine yalıtkan bir çubukla hafifçe dokunmak arızayı tetikleyebilir.
Sonuç
Kombi kartını test etmenin sırrı ölçü aletinde değil, sırada ve zamandadır. Kartın hangi adımda olduğunu bilir, çıkışı o anda ve parça bağlıyken ölçerseniz kart ile parça arasındaki ayrım netleşir. Boştaki sokette görülen gerilime güvenmeyin; sigorta, röle ve lehim kontrolünü kart değişiminden önce yapın.
