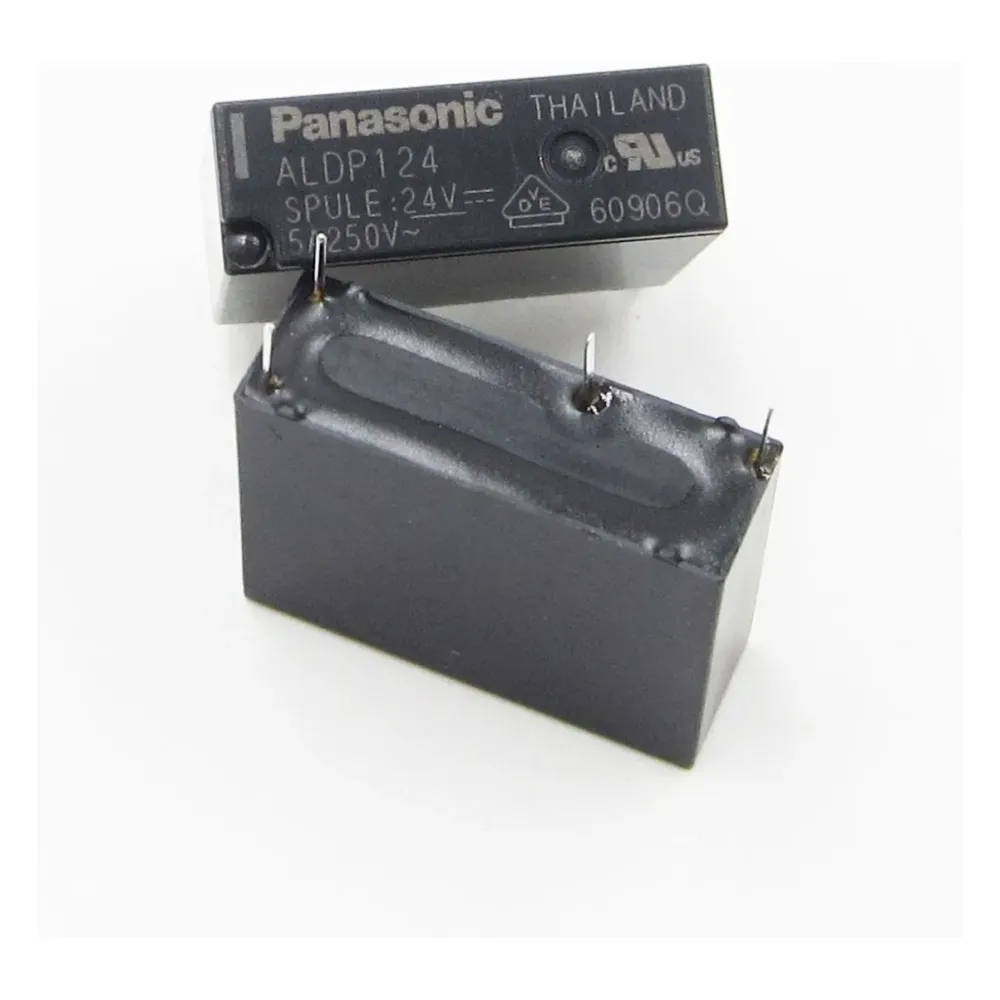

Panasonic ALDP124 24 V 4 Pin Kombi Kartı Rölesi

MarkaPanasonic Stok DurumuTükendi Ürün KoduALDP124 Havale Fiyatı65,36 TL 5 saat 7 dk içinde sipariş verirsen bugün kargoda
66,69TL
Piyasa 86,70 TL · %23 indirim
Düşük profil yapısı, sessiz çalışması ve yüksek anahtarlama kararlılığı ile servis profesyonellerinin ve teknik ekiplerin ilk tercihlerindendir.

Ana Özellikler ve Faydalar

Orijinal Panasonic kalitesi: Uzun ömürlü, stabil performans ve global standartlarda üretim.
Hızlı kargo ile gönderimHızlı Kargo
  • Yurtiçi kargoHızlı Teslimat 1-2 Günde Teslim HızlıTahmini 27 Ekim Salı günü kargoda198,00 TL
  • HepsiJet2-3 Arasında TeslimTahmini 27 Ekim Salı günü kargoda148,00 TL
  • Aras Kargo1-3 Gün arası TeslimTahmini 27 Ekim Salı günü kargoda152,82 TL

Pazar günleri ve resmi tatillerde kargo çıkışı yapılmaz.

256-bit SSL ile güvenli ödeme · Orijinal ürün garantisi
  • Ödeme bilgileriniz 256-bit SSL şifrelemesi ile korunur ve tarafımızca görüntülenmez.
  • Kart bilgileriniz güvenli ödeme kuruluşu tarafından işlenir; tarafımızca saklanmaz veya görüntülenmez.
  • Tüm ürünler orijinal ve faturalıdır; 3D Secure ile güvenle ödeme yapabilirsiniz.

TELEFONDA DESTEK AL

+905326227577

Tıklayın, telefonunuzu bırakın. Sizi arayalım.

Bilgi : Bu ürünümüzden minimum 10 Ad. sipariş verebilirsiniz.

    Sıkça Sorulan Sorular
    Ürünlerin fiyatlarına KDV dâhil mi?

    Web sitemiz üzerinden satılan tüm ürünlerin satış fiyatlarına KDV dâhildir.

    Teslimat süresi ve kargo hakkında bilgi alabilir miyim?

    Kargo şubesi bulunan bölgelerde teslimat süremiz 1-2 iş günü, şube bulunmayan noktalarda 2-4 iş günüdür. Pazar ve resmi tatillerde kargo operasyonları durur. Güncel gönderim ücretleri için WhatsApp destek hattımızdan bilgi alabilirsiniz.

    Teslim alınan üründe kusur/hata olması durumunda ne yapmalıyım?

    Üretim veya tedarik kaynaklı bir kusur tespit etmeniz durumunda, teslim tarihinden itibaren 14 gün içinde bildirimde bulunabilirsiniz. Talebiniz doğrultusunda iade, ücretsiz değişim veya onarım süreçleri yasal mevzuat çerçevesinde yürütülür.

    Sipariş öncesinde nelere dikkat etmeliyim?

    Satın alacağınız parçanın cihazınızla tam uyumlu olduğundan emin olmak için teknik servisinizden destek almanızı öneririz. Dilerseniz arızalı parçanızın fotoğrafını WhatsApp hattımıza ileterek teknik ekibimizden teyit alabilirsiniz. Yanlış siparişlerde iade kargo ücreti alıcıya aittir.

    Servisler ve toptan alımlar için indirim sağlıyor musunuz?

    Kombi servislerimiz ve toptan alım yapan iş ortaklarımız için özel fiyatlandırma seçeneklerimiz mevcuttur. İndirimli fiyatlardan faydalanmak için WhatsApp destek hattımız üzerinden MYK Ustalık Belgenizi paylaşmanız yeterlidir.

    Orijinal Panasonic ALDP124 24V Kombi Kartı Rölesi (24V DC / 5A - 4 Pin)

    Kombi ve kazan elektronik kartlarında hassas anahtarlama görevlerini yürütmek üzere tasarlanmış, dünya devi Panasonic üretimi yüksek kaliteli ALDP124 (24VDC) 4 bacaklı (pin) minyatür güç rölesidir. Kart üzerindeki işlemciden aldığı düşük akımlı sinyalleri yüksek güvenilirlikle işleyerek fan motoru, gaz valfi bobinleri veya yönlendirme motorları gibi yüklerin elektrik akışını hatasız kontrol eder.

    Elektronik kart onarımlarında en önemli kriter, parçanın kart üzerindeki montaj alanına (PCB) milimetrik olarak uymasıdır. Panasonic ALDP124, "Slim" yani ince tip özel kasa mimarisine sahiptir. Sadece 20.3 mm uzunluk, 7.0 mm genişlik ve 15.0 mm yükseklik ölçüleriyle kart üzerinde çok az yer kaplar ve dar alanlı kompakt devre tasarımlarına kusursuz oturur. 1 Form A (Normalde Açık) kontak yapısına sahip olan bu ürün, 5 Amper (5A) akım taşıma kapasitesiyle kombinin en kritik emniyet ve işletim hatlarında ark oluşturmadan, yapışma yapmadan uzun yıllar boyunca kararlı bir şekilde görev yapar.

    ⭐ Öne Çıkan Özellikler ve Avantajlar

    • Slim (İnce) Kasa Tasarımı: 7 mm'lik ultra ince genişliği sayesinde modern kombi kartlarındaki sıkışık PCB hatlarına doğrudan uyum sağlar.
    • Düşük Bobin Tüketimi: Yüksek hassasiyetli sargı yapısı sayesinde tetikleme esnasında çok düşük enerji harcar, kartı ısıtmaz.
    • Yüksek Dalgalanma Dayanımı: Şebeke elektriğindeki anlık voltaj şoklarına karşı dirençli kontak alaşımı ile uzun mekanik ömür sunar.
    • Geniş Kullanım Alanı: Vaillant, DemirDöküm, ECA ve Baymak başta olmak üzere birçok markanın elektronik kart revizyonunda güvenle kullanılır.

    ⚠️ Arıza Belirtileri (Ne Zaman Değişmeli?)

    • Bileşenlerin Devreye Girmemesi: Kombi ateşleme aşamasına geçtiği halde fan motorunun dönmemesi veya gaz valfinin açmaması (Röle bobini yanmış veya kontakları iletimi kesmiştir).
    • Parçaların Sürekli Çalışması: Kombi kapatılsa dahi fanın veya pompanın durmaksızın dönmeye devam etmesi (Röle kontakları ark yaparak yapışık kalmıştır).
    • Sesli Tıkırtı / Titreşim: Karttan sürekli hızlı bir şekilde "tık-tık-tık" şeklinde röle çekme sesi gelmesi ancak çıkış voltajının stabil olmaması.

    Teknik Parametreler ve Net Ölçüler

    Teknik Parametre Açıklama / Referans Değerler
    Marka / Üretici Panasonic (Orijinal)
    Model Kodu ALDP124 / ALDP Serisi
    Bobin Gerilimi (Coil) 24V DC
    Kontak Akımı ve Gerilimi 5 Amper / 250V AC - 30V DC
    Bacak (Pin) Sayısı / Yapısı 4 Pin (2 Adet Bobin, 2 Adet Kontak Bacağı)
    Kontak Formu 1 Form A (Normalde Açık - NO)
    Fiziksel Ölçüler (L x W x H) 20.3 mm x 7.0 mm x 15.0 mm
    Montaj Tipi PCB (Delikten Geçmeli / Through-Hole)
    ⚠️ Kart Tamir Ustaları İçin Kritik Montaj ve Teknik Bildirim:

    Değerli ustalarımız; ana kart üzerinde röle değişimi yaparken eski arızalı röleyi sökerken PCB yollarını kaldırmamak adına profesyonel vakumlu lehim pompaları ve uygun sıcaklıkta (maks. 350°C) havya kullanınız. Montaj esnasında soğuk lehim kalmamasına dikkat ediniz. Eğer rölenin kontakları yapışmışsa, rölenin kontrol ettiği harici yükte (Örn: Fan motoru sargılarında veya dış kablolarda) kısa devre veya sıkışma olma ihtimalini mutlaka haricen test ediniz. Tesisattaki arıza giderilmeden kart üzerine takılacak yeni röle de kısa sürede tekrar yapışabilir veya zarar görebilir.

    Parcabayim.com - Türkiye'nin Her Yerine Aynı Gün Kargo!

    Kart tamir atölyenizde veya teknik servis süreçlerinizde işlerin aksamaması için yedek parça lojistiğinde hızımızı en üst seviyede tutuyoruz. parcabayim.com güvencesiyle; siparişini verdiğiniz bu orijinal Panasonic ALDP124 röleyi hafta içi saat 16:00'ya kadar aynı gün kargoya teslim ediyoruz. Konya merkezli büyük yedek parça lojistik depomuzdan; başta Antalya, Akdeniz ve Ege bölgelerindeki kart onarım uzmanlarımız olmak üzere Türkiye'nin dört bir yanına hasarsız ve hızlı teslimat sağlıyoruz.

    Panasonic ALDP124 Kombi Rölesi Sıkça Sorulan Sorular

    Kombinin ana kartı üzerindeki mikroişlemciden gelen 24V DC tetikleme sinyali ile çalışarak, cihaz içindeki fan motoru, gaz valfi veya yönlendirme motorları gibi yüksek akım gerektiren ünitelerin elektrik hatlarını güvenle açıp kapatır.

    Bu röle "Slim" tip ince kasa yapısına sahiptir. Boyutları tam olarak: 20.3 mm uzunluk, 7.0 mm genişlik ve 15.0 mm yükseklik ölçülerindedir.

    4 Pin: Rölenin altında lehimlenen toplam 4 adet bacak olduğunu ifade eder (2 bacak bobin için, 2 bacak kontak için). 1 Form A: İç mekanizmanın tek kutuplu, tek yönlü ve normalde açık (NO - Normally Open) kontak yapısında olduğunu belirtir.

    Panasonic ALDP124 modeli, 250V AC alternatif akımda veya 30V DC doğru akımda 5 Amper (5A) rezistif yük taşıma ve anahtarlama kapasitesine sahiptir.

    Kombi stand-by (bekleme) modunda veya kapalıyken dahi fan motoru sürekli tam güçte dönmeye devam ediyorsa, röle yüksek akımdan ark yapmış ve kontakları içeriden birleşerek yapışmış demektir.

    KESİNLİKLE HAYIR. Kombi kartının tetikleme mimarisi bu bölgeye 24V DC akım gönderecek şekilde tasarlanmıştır. Farklı voltajda bir röle takılması bobinin yanmasına veya rölenin hiç çekmemesine yol açar.

    Bu ürün kart üzerine lehimlenen elektronik bir devre elemanıdır. Kartın yerinden sökülerek havya ve lehim pompası eşliğinde değiştirilmesi gerekir. Kart yollarının zarar görmemesi için işlemin uzman elektronik teknisyenlerince yapılması önerilir.

    Ölçüleri (20.3x7x15mm) ve 24V 4 pin yapısı uyuşan başta Vaillant, DemirDöküm, ECA, Protherm, Baymak olmak üzere piyasadaki onlarca kombi ana kart modelinde orijinal parça olarak yer alır.

    Evet, sitemizde satılan bu ürün %100 orijinal, fabrikasyon sıfır ve adınıza faturalı Panasonic markalı endüstriyel güç rölesidir.

    Hafta içi saat 16:00'ya kadar tamamladığınız tüm siparişleriniz, Konya'da bulunan merkezi lojistik depomuzdan aynı gün içinde kargoya teslim edilmektedir.

    Etiketler: aldp124, panasonic 24v röle, kombi kartı rölesi 4 pin, alçak profil röle, anakart röle yedek, Panasonic ALDP124 24 V 4 Pin Kombi Kartı Rölesi, Kart Tamir Parçaları, Panasonic
