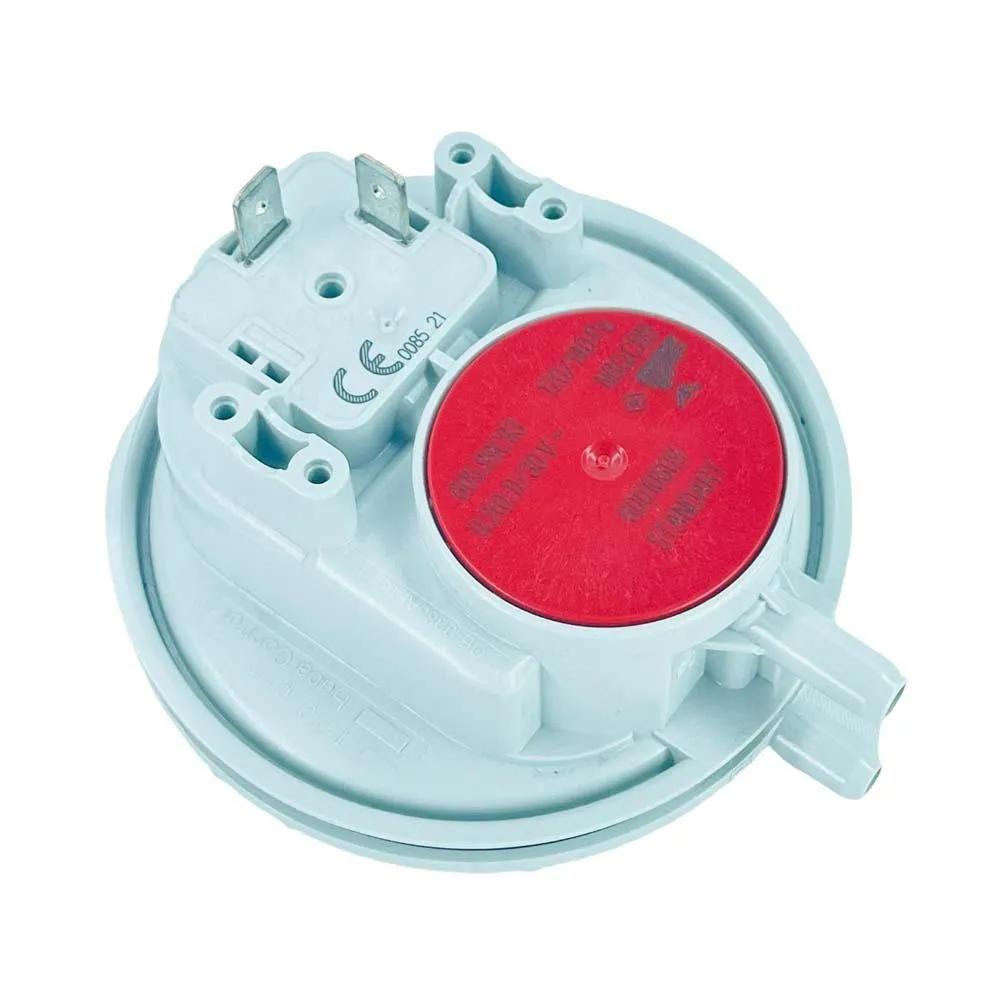

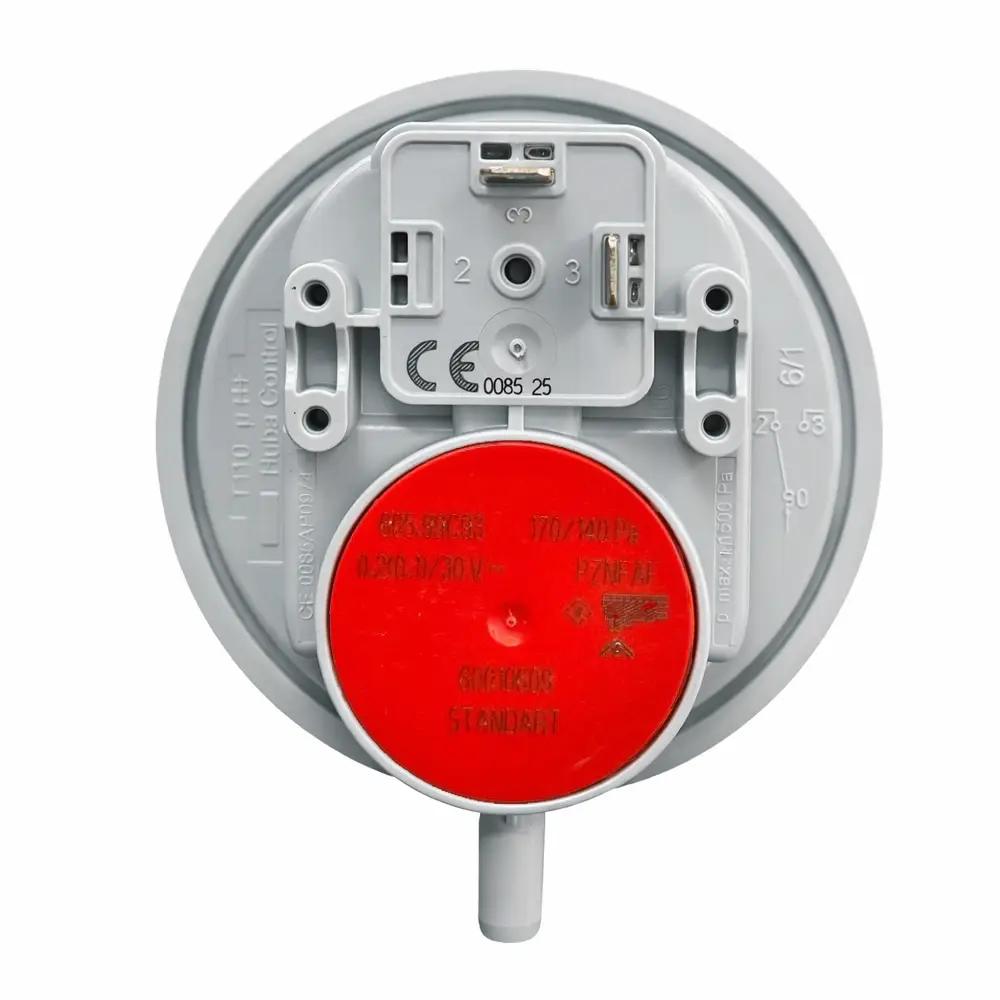

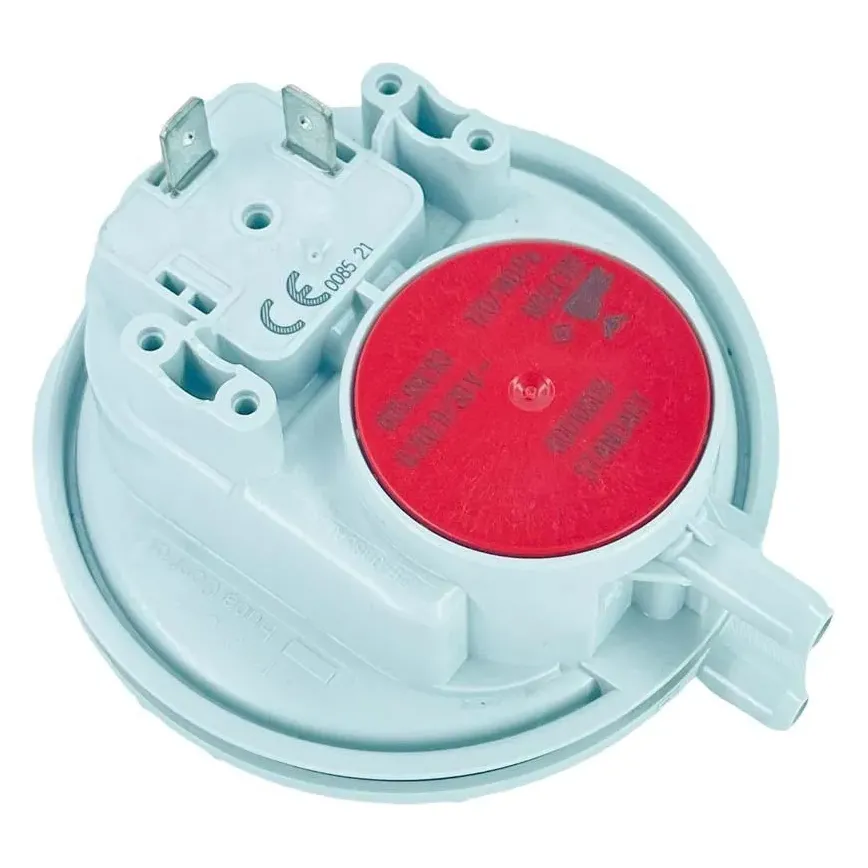

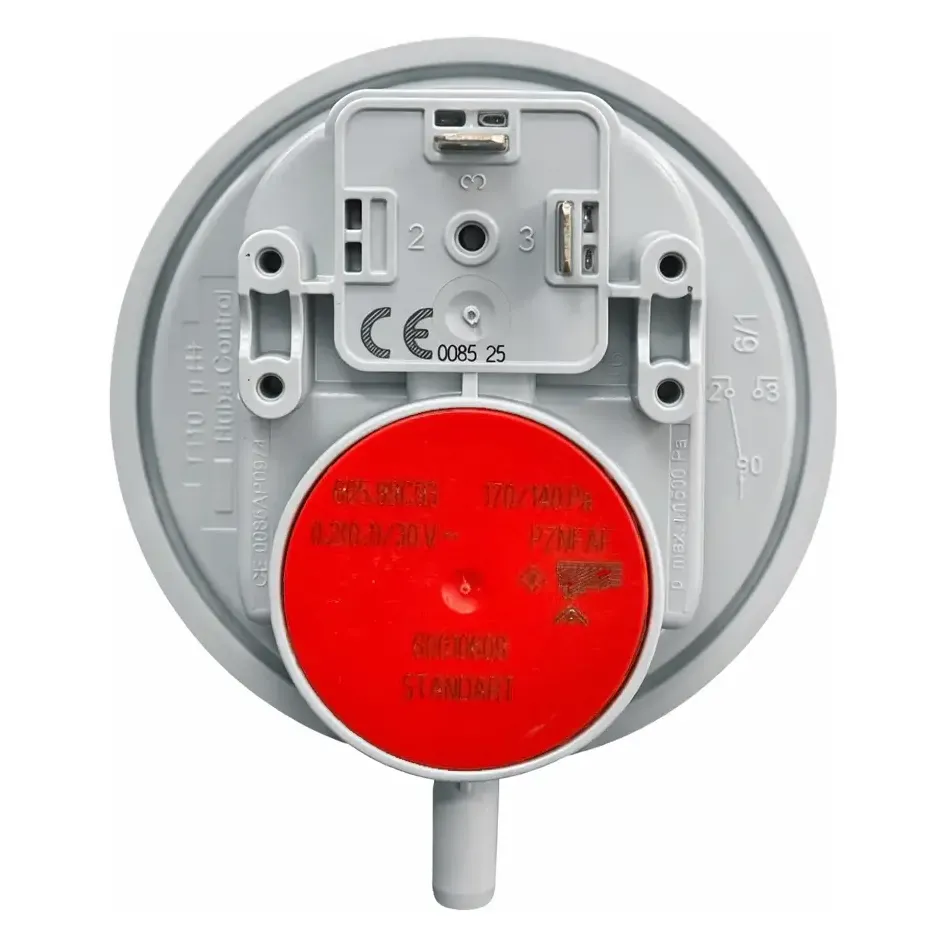

Hava Prosestatı Huba 170/140 Pa Yatay - Viessmann Vitopend WH1B, WH1D

Etiketinde 170/140 Pa yazan ve yatay konumda takılan prosestat kullanan her hermetik cihaza uyar. Aşağıdaki liste bu değeri fabrika çıkışı kullanan yaygın modelleri gösterir: Viessmann Vitopend. Aynı model adının farklı üretim yılında farklı Pa kullanabildiği unutulmamalıdır; eski parçanın etiketini okuyun, emin değilseniz fotoğrafını WhatsApp hattımıza gönderin.

Viessmann Vitopend 100-W'nin fanı ve venturi düzeni piyasadaki en yüksek basınç farkını üretir; prosestat buna göre 170 Pa'da kapanır, 140 Pa'da bırakır. Yanlışlıkla 65/50 veya 70/60 Pa takılırsa cihaz her rüzgarda ve fan yaşlanmasında sönmeye başlar, fan zayıfladığında ise uyarı vermez.

İlk değer açma (çekme) basıncıdır: fan çalışıp hortumdaki basınç farkı 170 Pa'ya ulaştığında diyafram mikro anahtarı kapatır ve kart ateşleme izni verir. İkinci değer kapama (bırakma) basıncıdır: baca tıkanır, rüzgar vurur veya fan devri düşerse basınç 140 Pa'nın altına iner, kontak açılır ve alev güvenli biçimde kesilir. Bu iki değer cihazın fan gücüne ve baca hattına göre üretici tarafından belirlenir.

Önerilmez. Daha yüksek değerli prosestat takılırsa fan gereken vakumu üretemez, cihaz fanı çalıştırır ama ateşlemez ve baca / hava akış hatası verir. Daha düşük değerli prosestat takılırsa cihaz ateşler ama rüzgarda söner ve daha önemlisi fan zayıfladığında bile sağlam sinyali verir; yanma odasında karbonmonoksit birikme riski doğar. Eski parçanın etiketindeki değerle birebir aynısını kullanın.

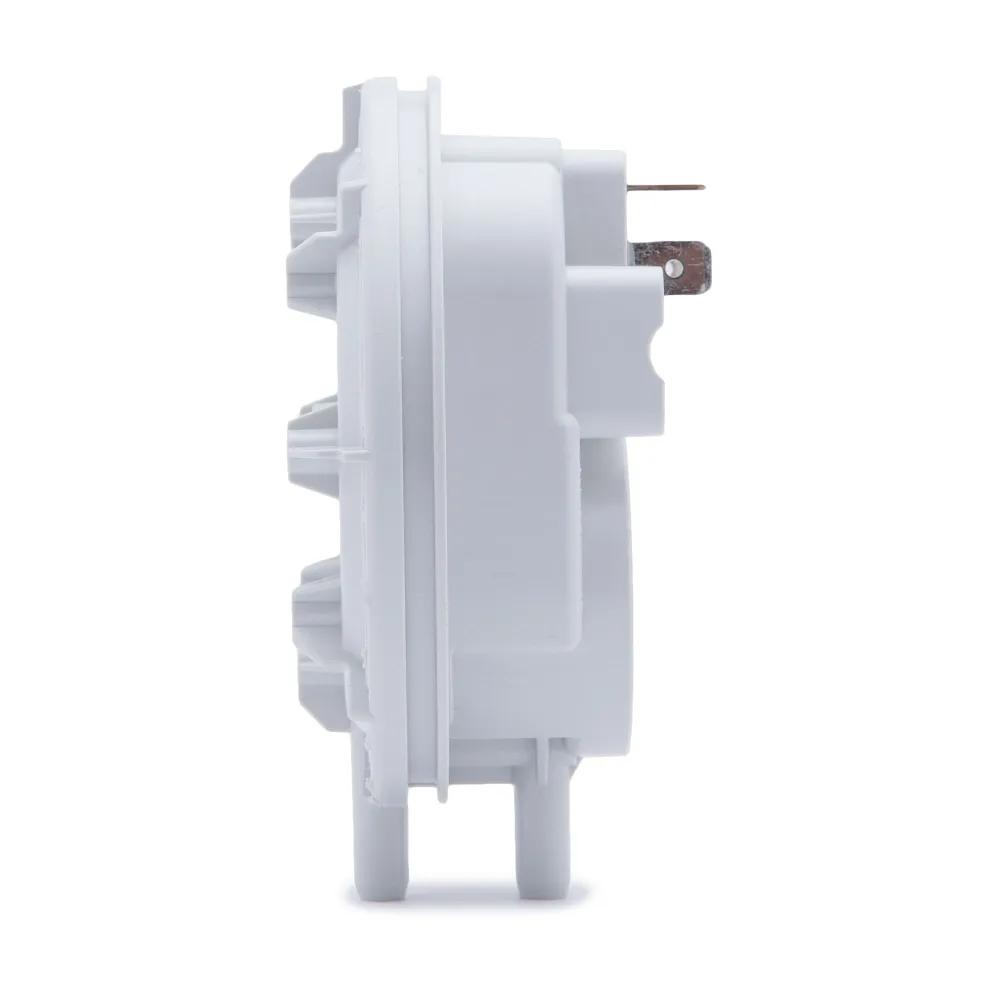

Huba 605 prosestatları fabrikada belirli bir konumda (yatay) kalibre edilir; diyaframın kendi ağırlığı anahtarlama noktasını birkaç Pa kaydırır. Etikette konum işareti bulunur. Parçayı cihazdaki braketine, eski parçanın durduğu yönde takın; farklı konumda takılan prosestat sınırda çalışır ve rüzgarlı havada rastgele arıza verir.

Fan çalışıyor ama ateşleme olmuyor ve cihaz baca / hava akış hatasına düşüyorsa (Baymak ve ECA'da E03, Vaillant'ta F.33, Demirdöküm'de F5 benzeri kodlar), önce hortumu kontrol edin: çatlak, sertleşmiş veya içinde su biriken hortum aynı hatayı verir. Hortum sağlamsa prosestatın ucundan ağızla çok hafif emme yapılınca çıt sesi gelmeli ve kontak geçirmeli; ses yok ya da kontak geçirmiyorsa prosestat değişir.

Huba 605 kapalı gövdelidir; ayar vidası yoktur ve açılmaz. Kontak oksitlenmesi veya diyafram yorulması onarılamaz. Doğru Pa ve konumda yenisiyle değiştirilir. Ayarlanabilir metal prosestatlar ayrı üründür ve fabrika kalibreli Huba yerine önerilmez.

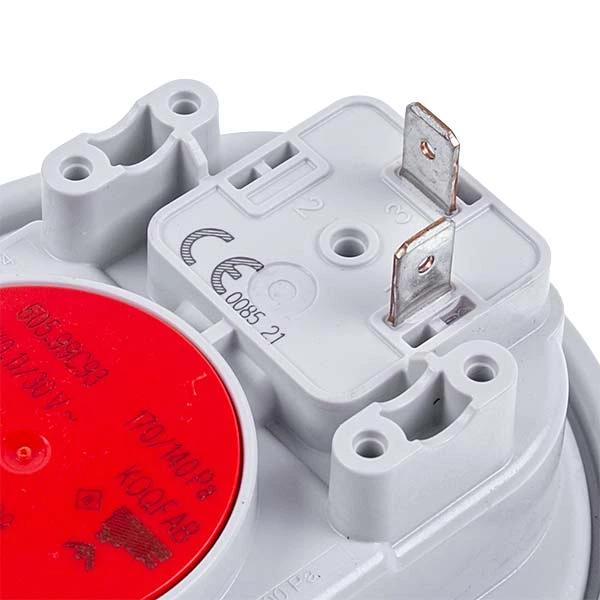

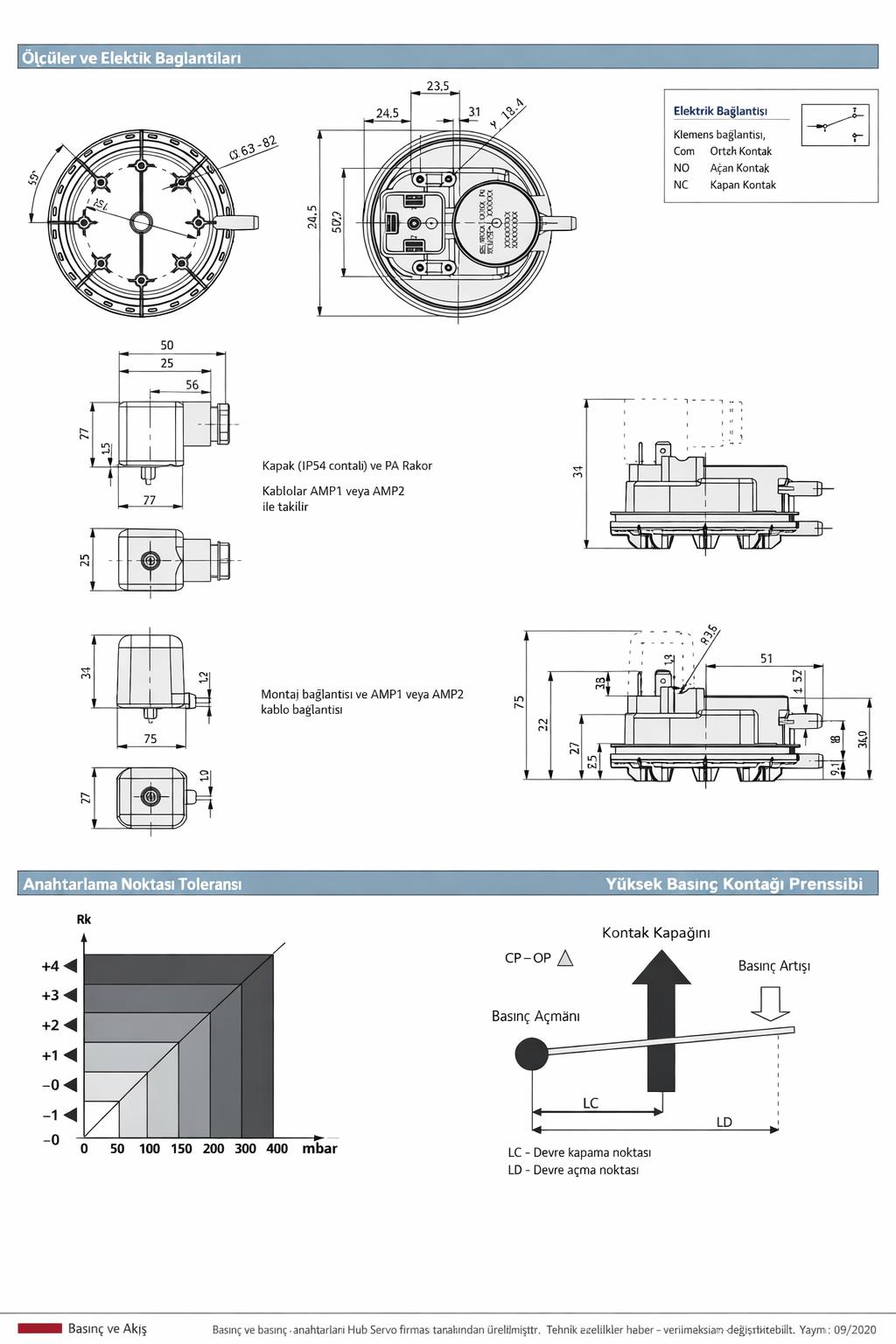

605 serisinde üç terminal bulunur: COM (ortak), NO (normalde açık) ve NC (normalde kapalı). Kombi kartı çoğunlukla COM ve NO arasını kullanır; iki uçlu soketli cihazlarda NC boşta kalır. Eski parçanın kablolarını sökmeden önce fotoğraflayın ve aynı terminallere takın; yanlış terminal cihazın hiç ateşlememesine veya güvenlik zincirinin devre dışı kalmasına yol açar.

Evet, önerilir. Silikon hortum yıllar içinde sertleşir, çatlar ve içinde yoğuşma suyu birikir; yeni prosestatı aynı hatayla geri getirir. 7 x 4 mm şeffaf silikon hortumumuzu birlikte alıp eski hortumun boyunda kesin.

Elektrik kesilmeli, kablo terminalleri doğru eşlenmeli, hortum uçları sızdırmaz oturmalı ve montaj konumu etikete uygun olmalıdır. Yanlış montaj yanma güvenliğini doğrudan etkiler; yetkili servis önerilir.

Huba Control (İsviçre) 605 serisi, kombi üreticilerinin fabrika çıkışı kullandığı prosestattır: iki bileşenli silikon yamuk diyafram, kendini temizleyen yuvarlanma hareketli kontak, tam otomatik hatta üretim ve her parçanın kalibrasyon testi. Muadil ürünlere göre anahtarlama noktası daha kararlıdır ve daha uzun ömürlüdür.
