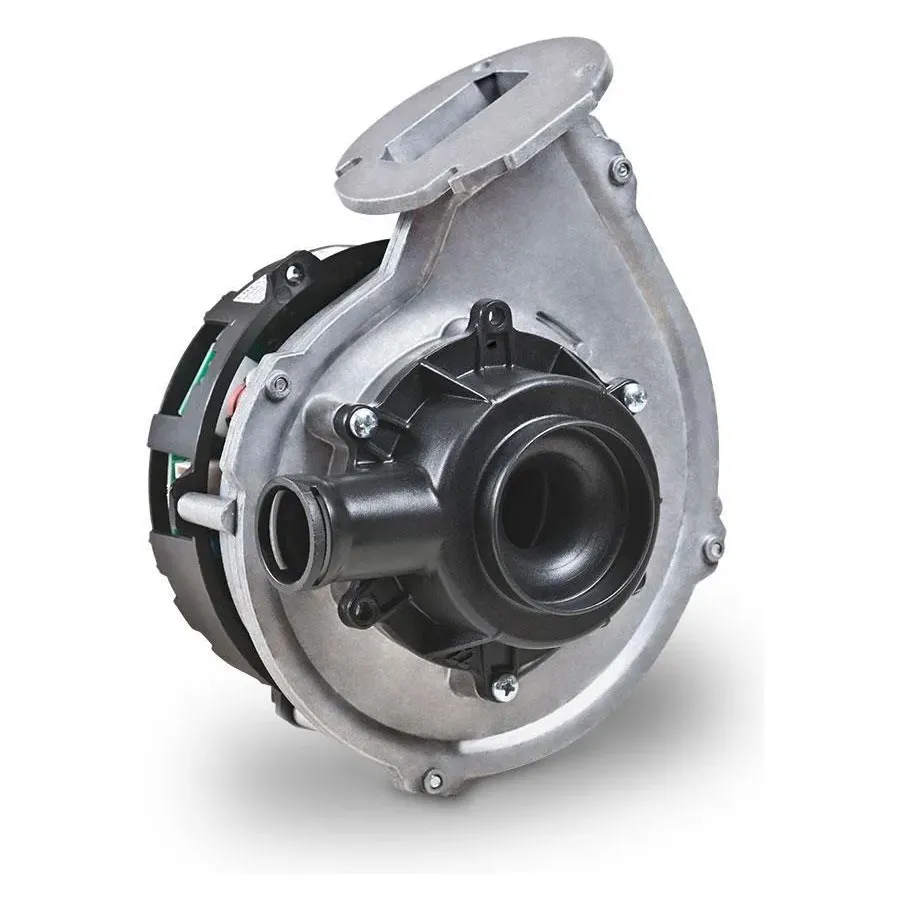

Baymak Duotec 24 kW Uyumlu Yoğuşmalı Premix Fan Kiti

Baymak Duotec / Duotec Compact 24 kW ve Baxi Luna Duo-tec Compact 24 yoğuşmalı kombilerin premix fan kiti için üretilmiştir; marka ve model listesi aşağıdadır. Aynı kombi modeli farklı kapasitede veya üretim yılında farklı watt, çıkış yönü ve tako düzeninde fan kullanabilir; belirleyici olan eski fanın etiketi, çıkış yönü, venturi tipi ve soketidir. Emin değilseniz eski fanın etiket fotoğrafını WhatsApp hattımıza gönderin.

Hermetik ve yoğuşmalı kombilerde fan, yanma odasına dışarıdan taze hava çeker ve yanma gazlarını bacadan (koaksiyel borudan) dışarı atar. Kart, ateşlemeden önce fanı çalıştırır; prosestat (hava basınç şalteri) veya tako sensörü fanın gerçekten çalıştığını doğrulayınca gaz valfi açılır. Fan çalışmazsa kombi güvenlik gereği hiç ateşleme yapmaz. Yoğuşmalı kombilerde premix fan ayrıca gaz-hava karışımını hazırlar ve devrini kartın PWM sinyaliyle modüle eder.

Kombi hava akış / baca hatası verir (Vaillant F.32 / F.33, Baymak E03 / E08, Bosch EA / F7, Viessmann F5 / F4, ECA E03, Ariston 6P1 / 6P2 gibi), ateşleme yapmaz; fan dönmüyor, gecikmeli kalkıyor, uğultulu veya vınlayarak (rulman) dönüyor, kabinden gıcırtı ve titreşim geliyor. Fan elle döndürülünce ağır dönüyor veya salgı yapıyorsa rulmanlar bitmiştir; sargı yanmışsa motor ısınır ve koku gelir. Aynı hatayı tıkalı baca, kopmuş prosestat hortumu, bozuk prosestat veya kırık venturi de verir; önce bunlar kontrol edilir.

Evet. Aynı serinin 24 kW ve 28-35 kW sürümleri farklı watt ve çap fan kullanır; hermetik ve yoğuşmalı sürümler tamamen farklı fan ailesindedir (hermetik: alüminyum salyangozlu 30-60 W; yoğuşmalı: PWM modülasyonlu premix fan). Üretim yılına göre takolu / takosuz ve sağ / sol çıkışlı sürümler de değişir. Bu yüzden kombi adı değil eski fanın etiketi, çıkış yönü ve soketi eşleştirilir.

Takılamaz. Takolu fan kullanan kartlar fan devrini hall sensöründen okur; sinyal gelmezse fan hatası verir. Tersine, takosuz kart takolu fanın sensör soketini kullanmaz ama fan çalışır. Uyumlu fan seçerken sensör soketinin varlığı ve pin sayısı birebir eşleşmelidir.

Rulman sesi (vınlama, gıcırtı) fanın ömrünün sonuna geldiğini gösterir; devir düşünce prosestat onay veremez ve kombi kışın en soğuk günde durur. Sesli fan ayrıca çark salgısıyla salyangozu aşındırır. Ses başladığında planlı değişim, arıza anında acil değişimden ucuzdur. Fanı yağlamak geçici çözümdür ve sargıya yağ kaçırırsa motoru bozar.

Uyumlu üretim fanlar orijinalin watt, devir, çıkış yönü, çap, venturi ve montaj ayaklarında üretilir; aynı prosestat basıncını sağladığı sürece kart farkı görmez. Fime, SIT ve Ebmpapst zaten kombi üreticilerinin fabrika tedarikçileridir; Sohon gibi uyumlu üretimler aynı ölçülerde yapılır. Dikkat edilecek beş şey watt, çıkış yönü, venturi tipi, tako soketi ve montaj biçimidir; bu sayfadaki teknik tablo beşini de verir.

Elektriği kesin, kombinin kapağını ve yanma odası kapağını sökün. Fanın soketini / kablo pabuçlarını ve prosestat hortumlarını fotoğraflayıp çıkarın; montaj vidalarını veya tırnakları sökün, fanı baca adaptöründen ayırın. Yeni fanı aynı yönde oturtun, contasını ve takozlarını yerleştirin, vidaları sıkın; hortumları aynı uçlara, soketi karta bağlayın. Yanma odası kapağını contasıyla kapatın, elektriği verin; fan ateşlemeden önce çalışmalı, prosestat onay vermeli (klik), alev düzgün olmalı. Baca ve yanma emniyetiyle ilgili bir parça olduğu için yetkili servis önerilir; montaj sonrası baca gazı ölçümü yapılmalıdır.
