Isothermic Yoğuşmalı Ana Eşanjör 4 Vidalı 3+1 - ECA, Ariston, Baymak

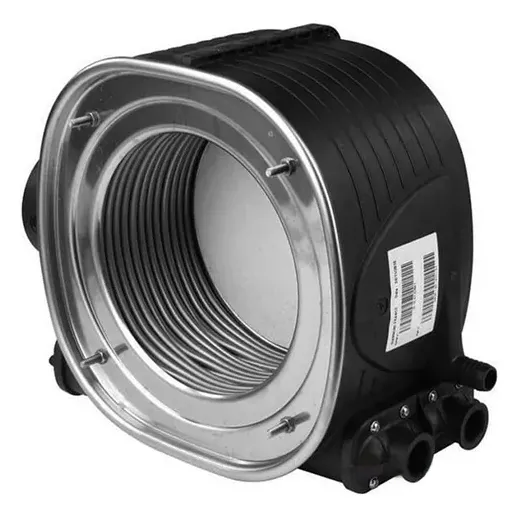

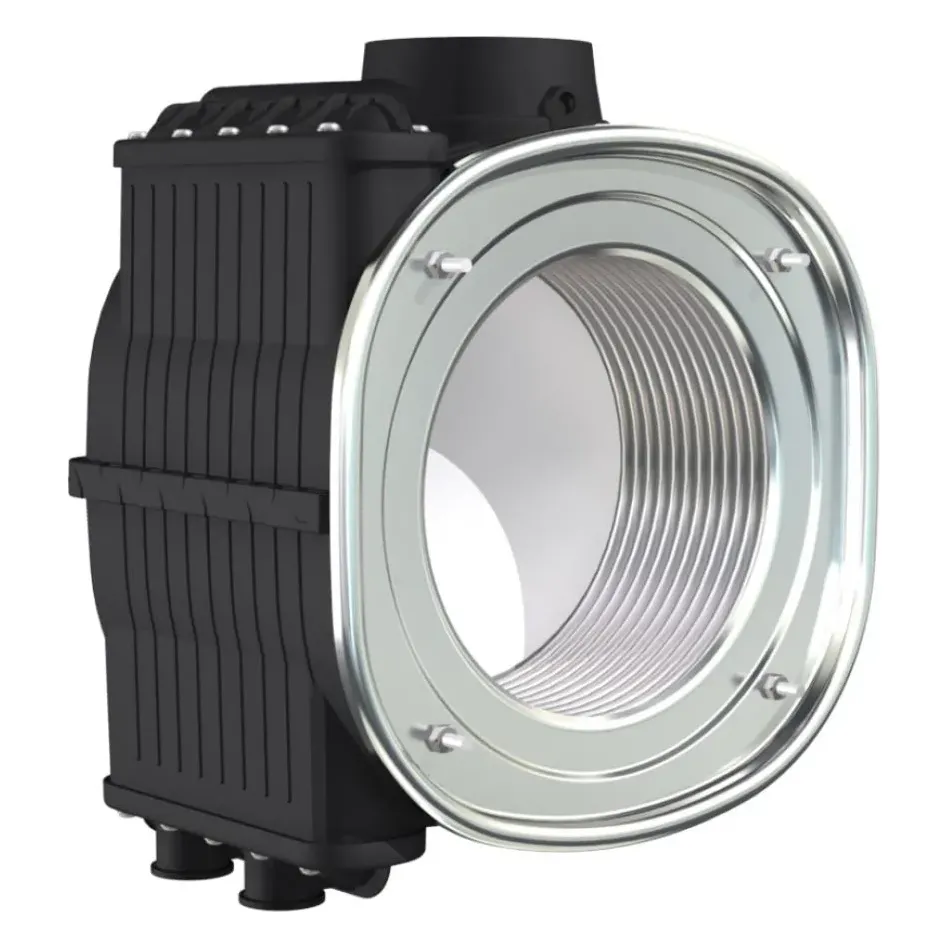

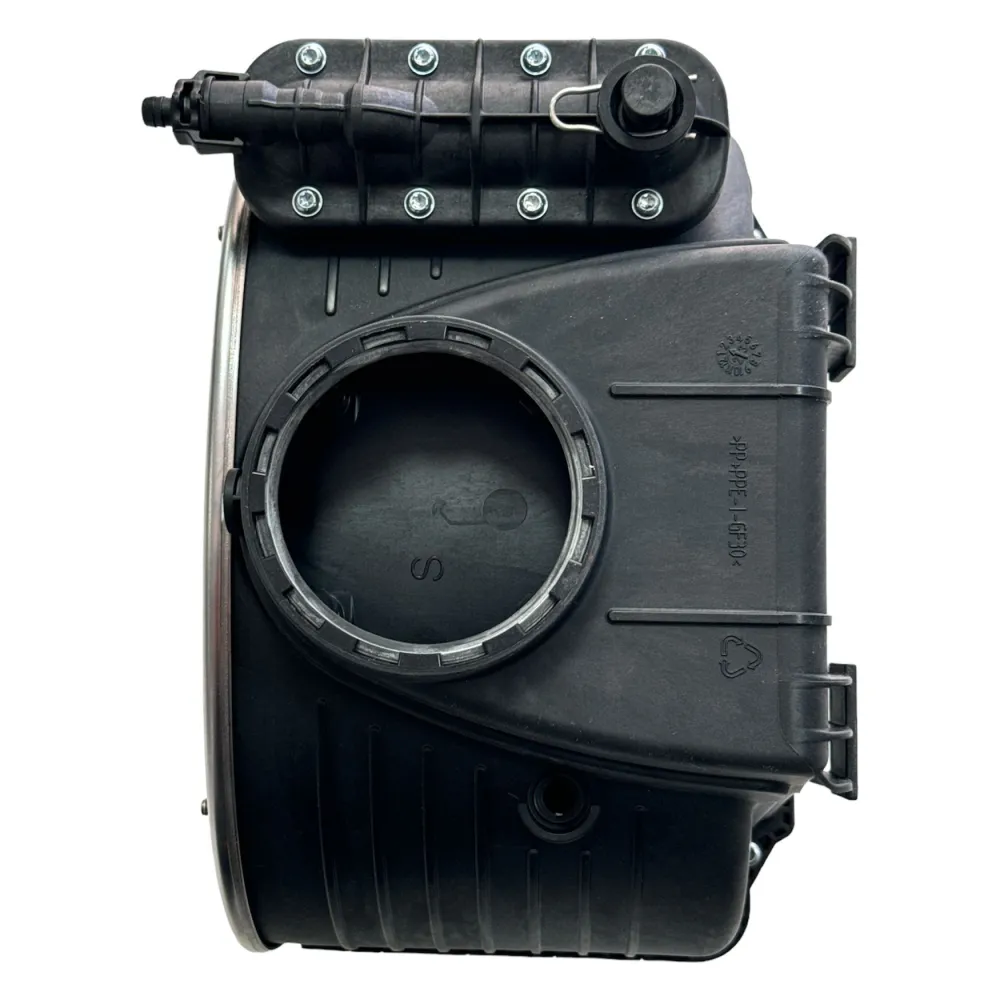

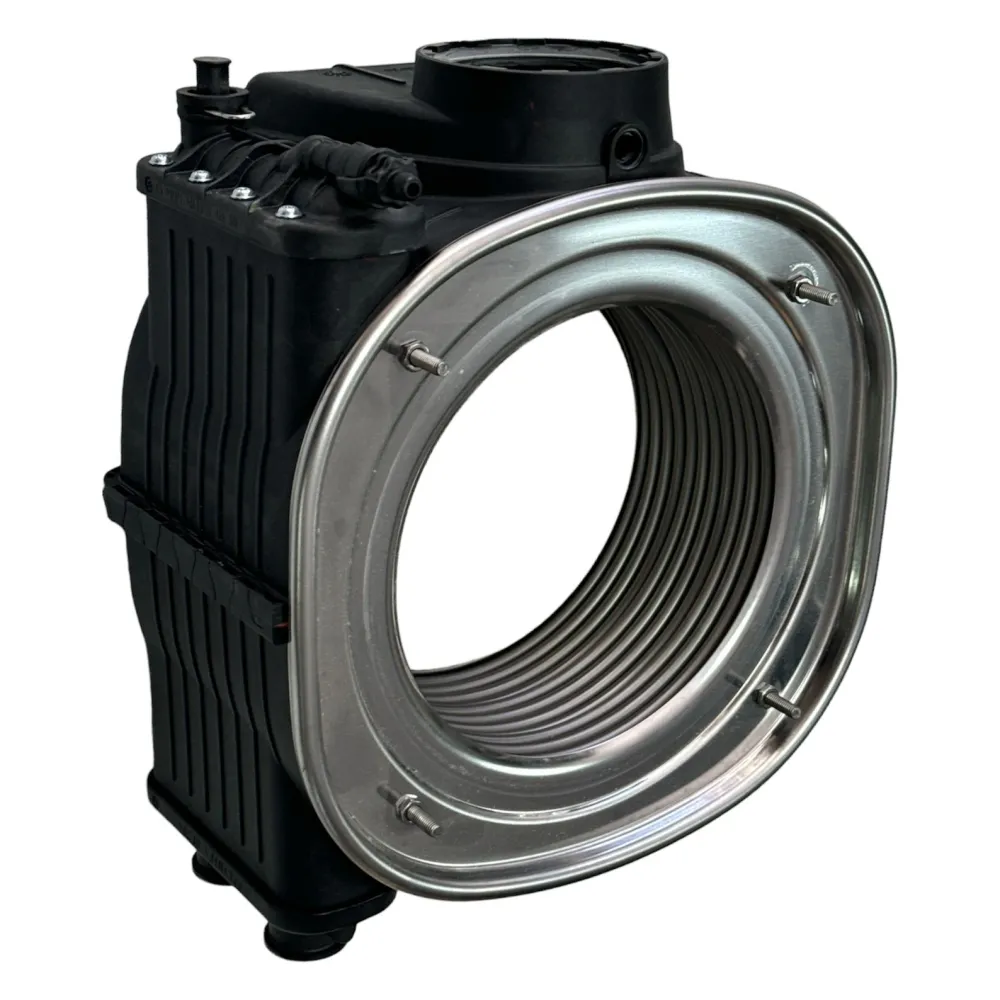

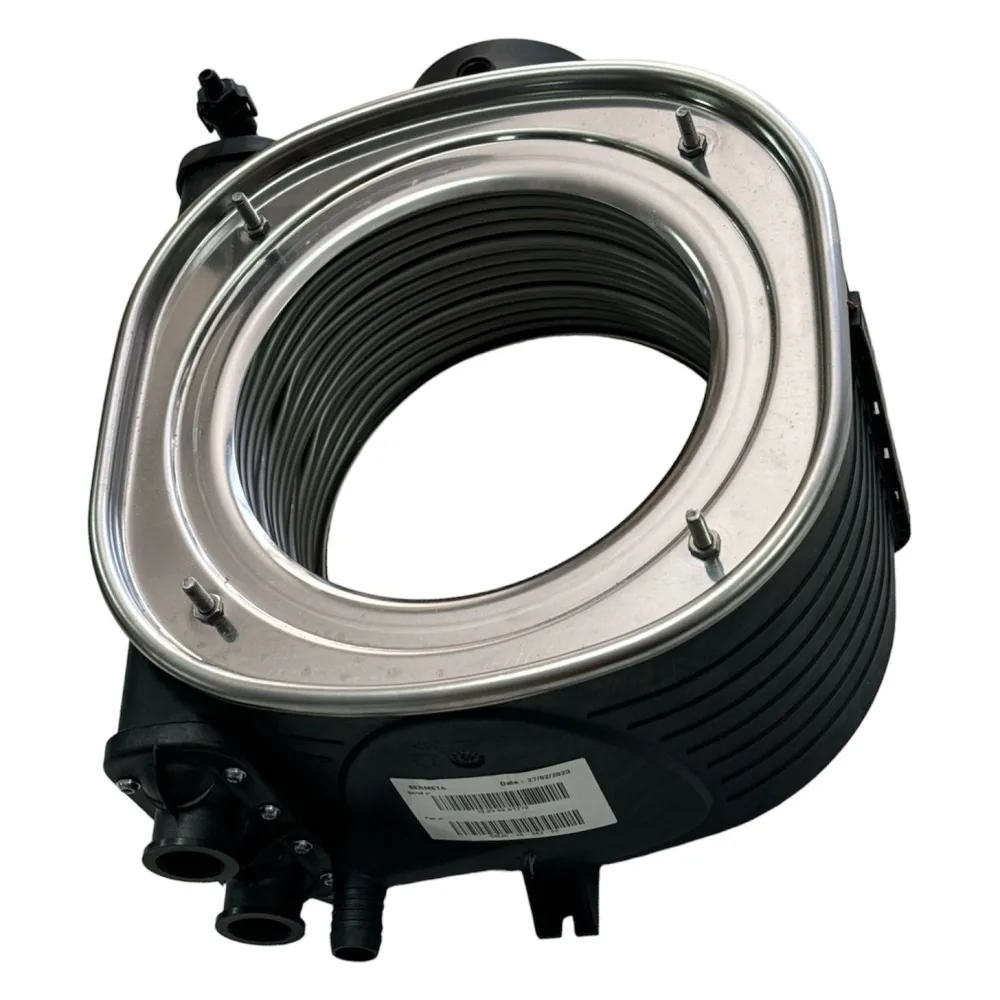

4 vidalı (3+1) Sermeta / Isothermic gövdeli 24 kW sınıfı premix yoğuşmalı kombiler için üretilmiştir; marka ve model listesi aşağıdadır. Belirleyici olan cihaz adı değil 4 vidalı (3+1) brülör kapağı flanşı, gövde ölçüsü ve rekor konumudur; aynı model farklı üretim yılında farklı eşanjör kullanmış olabilir. Sipariş öncesi eski eşanjörün alt flanşını, vidalarını ve etiketini gösteren fotoğrafı WhatsApp hattımıza gönderin; birlikte teyit edelim.

Klasik (yoğuşmasız) kombilerde baca gazı 110-140 °C civarında dışarı atılır ve içindeki su buharının gizli ısısı boşa gider. Yoğuşmalı cihazlarda eşanjör, baca gazını dönüş suyuyla 50-60 °C altına kadar soğutur; su buharı yoğuşup sıvı hale geçerken açığa çıkan gizli ısı da suya aktarılır. Bu yüzden yoğuşmalı eşanjörler asidik yoğuşma suyuna dayanacak şekilde paslanmaz çelik veya alüminyum-silisyum alaşımından üretilir ve altlarında sifonlu bir tahliye bulunur. Kazanılan verim, düşük sıcaklık rejiminde (50/30 °C) yaklaşık yüzde 10-15 arasındadır.

En kesin belirti su kaçağıdır: cihaz altında su birikiyor, basınç sürekli düşüyor ve takviye gerekiyorsa ana eşanjör gövdesi delinmiş olabilir. İkinci grup belirti verim kaybıdır: cihaz aynı ayarda daha çok gaz yakıyor, baca gazı sıcaklığı yükseliyor, yoğuşma suyu neredeyse hiç akmıyorsa eşanjör kurum veya kireçle tıkanmıştır. Üçüncü grup ise ses ve hararet belirtileridir: gövde içinde kireçlenme olunca su akışı yavaşlar, cihaz kaynama sesi çıkarır ve sık sık hararet arızası verir. Kaynak veya tamir görmüş, dikiş yerlerinden tekrar açılan gövdeler onarılmaz, değiştirilir.

Ana eşanjör yanma odasının hemen üstündedir ve alevle temas eder; arızasında genellikle su kaçağı, basınç düşmesi ve hararet görülür. Reküperatör ise fanın arkasında, baca çıkışına yakın durur ve yalnız baca gazından ısı toplar; arızasında cihaz çalışır ama verim düşer, baca gazı sıcaklığı yükselir, yoğuşma suyu azalır ve gaz tüketimi artar. Reküperatörde delinme olursa yoğuşma tahliyesinden temiz su gelmeye başlar. Hangi parçanın arızalı olduğundan emin olmak için baca gazı sıcaklığı ölçümü ve gövde altı kaçak kontrolü yapılmalıdır.

Kısmen. Su tarafındaki kireç, uygun kimyasal ve devirdaim pompasıyla yapılan sirkülasyonlu temizlikle (asit yıkama) çoğu zaman çözülür. Baca gazı tarafındaki kurum ise özel fırça ve basınçlı su ile alınabilir; bazı gövdelerde bunun için temizleme takozu ve iç takım sökülür. Ancak gövde delinmişse, dikiş yerinden açılmışsa, daha önce kaynak görmüşse veya kanallar tamamen körelmişse temizlik işe yaramaz. Temizlikten sonra sonuç alınamıyorsa parça değişir; her durumda tesisata manyetik filtre takmak yeni eşanjörün ömrünü uzatır.

Yoğuşmalı eşanjörlerin büyük bölümünü zaten bağımsız üreticiler yapar: Sermeta, Valmex, Giannoni ve benzeri firmalar birçok kombi markasının fabrika tedarikçisidir; kutunun üstündeki marka değişse de gövde aynı fabrikadan çıkar. Belirleyici olan cihaz markası değil vida sayısı, flanş biçimi, gövde derinliği, rekor konumu ve çıkış yönüdür. Bu ölçüler tuttuğu sürece cihaz farkı görmez. Reküperatörlerde ayrıca malzeme avantajı da olabilir: orijinali alüminyum olan bir parçanın SS 316 paslanmaz sürümü asidik yoğuşma suyuna daha uzun dayanır.

Yoğuşmalı eşanjör değişimi gaz ve yanma devresine dokunulan bir işlemdir; yetkili servis veya belgeli uzman tesisatçı tarafından yapılmalıdır. İşlem sırasında gaz vanası kapatılır, cihazın elektriği kesilir, tesisat vanaları kapatılıp basınç sıfırlanır, brülör ve fan grubu sökülür. Yeni eşanjörde mutlaka yeni conta ve O-ring seti kullanılır; flanş vidaları gövdeyi esnetmeden, çapraz sırayla ve ölçülü torkla sıkılır. Montaj bitince sistem doldurulup havası alınır, kaçak kontrolü yapılır ve baca gazı analizi ile yanma ayarı (CO2 / O2) yeniden yapılır. Eski tesisatta kimyasal yıkama ve manyetik filtre eklenmesi şiddetle tavsiye edilir; tesisattan gelen çamur yeni eşanjörü kısa sürede tıkar.

Eşanjörü öldüren üç şey vardır: tesisat çamuru (manyetit), kireç ve yanlış yanma ayarı. Değişimden sonra tesisatı kimyasal yıkamadan geçirin, dönüş hattına manyetik ve tortu tutucu filtre takın, gerekiyorsa inhibitör (koruyucu kimyasal) ekleyin. Sert su bölgelerinde kullanım suyu tarafına kireç önleyici takılması yararlıdır. Sistemin sık sık su takviyesi istemesi bir kaçak işaretidir; her takviye tesisata taze oksijen sokar ve korozyonu hızlandırır. Son olarak yılda bir yapılan bakımda baca gazı analizi ile CO2 değeri kontrol edilmelidir; hatalı ayar kurumlanmayı hızlandırır.
