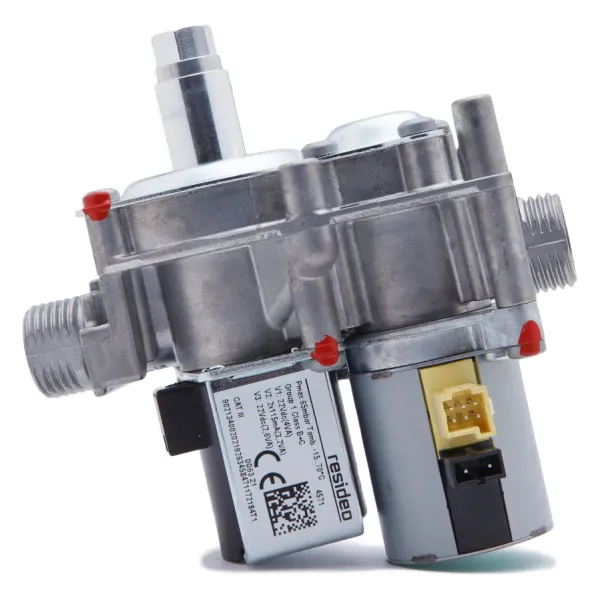

Vaillant TurboTEC ve AtmoTEC Pro/Plus serisinin gaz valfi, Honeywell (Resideo) üretimi VK8515MR4571U modülasyonlu gaz armatürüdür. Sınıf B emniyet valfi, step motorlu sınıf C ana valf ve entegre basınç regülatörünü tek gövdede toplar; anakartın komutuyla brülöre giden gazı açar, kapatır ve alev boyunu ayarlar. Bozulduğunda en sık F28 (ateşleme yok) ve F29 (alev kaybı) hataları görülür.
TurboTEC Pro/Plus ve AtmoTEC Pro/Plus 20–28 kW konvansiyonel kombilerin fabrika parçası. Güncel fiyat, bayi fiyatı ve taksit seçenekleri ürün sayfasında.
Bu Parça Nedir, Hangi Kombilerde Bulunur?
Gaz valfi, kombinin gaz hattı ile brülörü arasındaki tek kontrol noktasıdır. Şebekeden gelen doğalgaz ya da LPG, bu armatürden geçmeden brülöre ulaşamaz. Vaillant'ın konvansiyonel (yoğuşmasız) TurboTEC ve AtmoTEC ailesinde bu görevi Honeywell'in Gastep IV platformundaki VK8515MR4571U modeli üstlenir. Honeywell'in yanma kontrol bölümü 2018'den beri Resideo adıyla üretim yaptığı için yeni parçaların etiketinde "resideo" yazar; ürün aynıdır.
Sahada bu valfi en çok şu durumlarda değiştiririz: kombi ateşleme sesi çıkarıyor ama alev oluşmuyor, alev yanıp sönüyor ve cihaz kesiyor, ya da gaz ayarı bir türlü tutmuyor. Parça 20 yıla yakın süredir aynı gövdeyle üretildiği için 2008 model bir TurboTEC Pro'ya da 2020 model bir AtmoTEC Plus'a aynı valf takılır; yalnız Vaillant'ın parça kodu revizyonlara göre değişmiştir (aşağıda).
Çalışma Prensibi: Gastep IV Nasıl Çalışır?

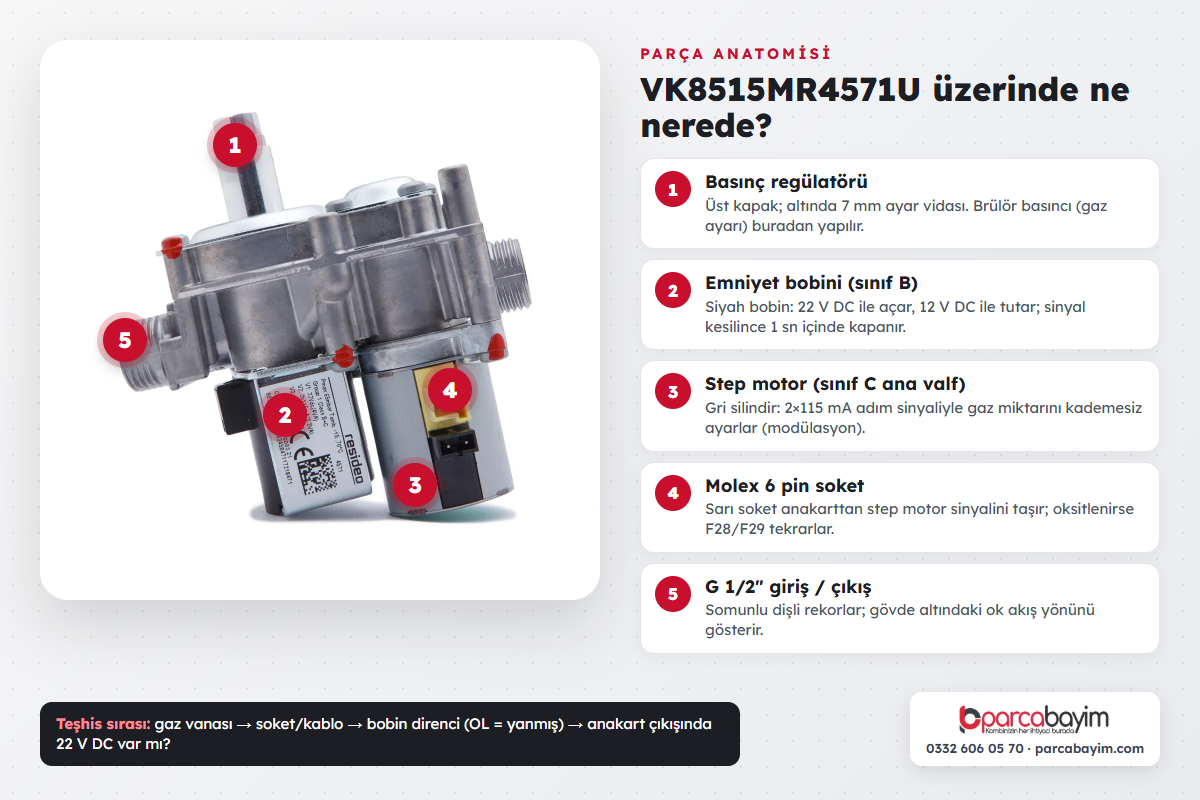

VK8515MR bir "tek valf" değil, üç görevin tek gövdede birleştiği bir gaz kontrol bloğudur. Honeywell'in EN1R-9200 teknik föyüne göre gövde şunlardan oluşur:
- Emniyet valfi (sınıf B, EN 161): Elektromıknatıslı aç/kapa valfi. Anakart ateşleme istediğinde bobine 22 V DC uygulanır, valf açılır; açık tutmak için voltaj 12 V DC'ye düşürülür (bobin ısınmasın diye). Sinyal kesildiği an 1 saniyeden kısa sürede kapanır — kombinin gaz güvenliğini sağlayan asıl parça budur.
- Ana modülasyon valfi (sınıf C): Step motor tahrikli bir vanadır. Anakart, 2×115 mA'lik sürücü sinyaliyle motoru adım adım döndürür; vana açıklığı, dolayısıyla brülöre giden gaz miktarı kademesiz ayarlanır. "Modülasyon" dediğimiz şey budur: petek suyu hedef sıcaklığa yaklaşırken alev küçülür, sıcak su açıldığında büyür.
- Entegre basınç regülatörü (EN 88 sınıf C): Şebeke basıncı 15–30 mbar arasında dalgalansa bile brülör basıncını sabit tutar. Üzerindeki ayar vidası (7 mm altıköşe) ile brülör basıncı (gaz ayarı) yapılır; giriş ve çıkış basınç ölçüm nipelleri gövdededir.
Ateşleme döngüsü şöyle işler: Anakart fan ve prosestatı doğrular → ateşleme trafosu kıvılcım vermeye başlar → emniyet valfi açılır (açılma süresi <2,6 s) → ana valf minimum konuma gelir → iyonizasyon elektrodu alevi görürse anakart step motoru isteğe göre açar. Alev 3 denemede oluşmazsa emniyet valfi kapanır ve ekranda F28 belirir.

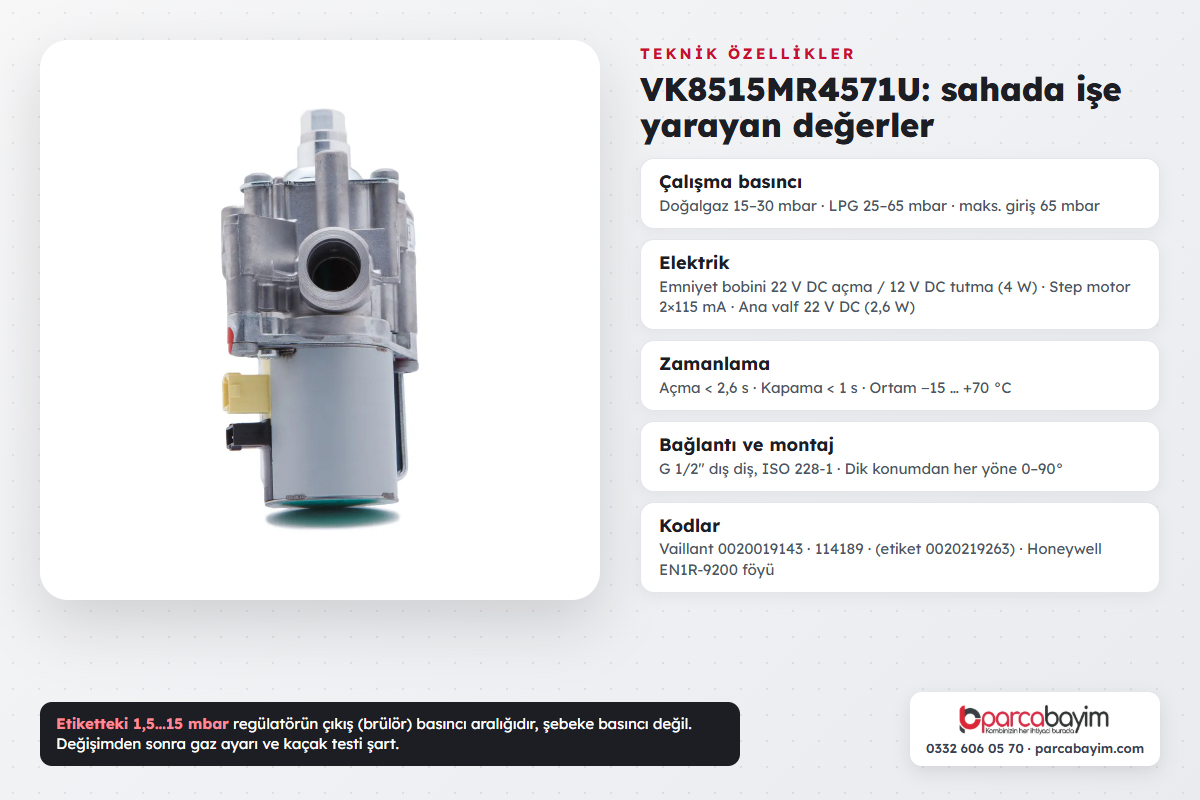

Teknik Özellikler
| Parametre | Değer |
|---|---|
| Üretici / Model | Honeywell (Resideo) — VK8515MR4571U, Gastep IV platformu |
| Vaillant parça kodları | 0020019143 · 114189 (aynı valf farklı revizyonlarda 0020219263, 0020053968, 0020148381 kodlarıyla da geçer) |
| Valf yapısı | Sınıf B emniyet valfi + sınıf C step motorlu modülasyon valfi + entegre regülatör (EN 161 / EN 88) |
| Emniyet bobini | Açma 22 V DC ±1,5 V · Tutma 12 V DC ±1,5 V · maks. 4 W · 2,8×0,8 mm faston |
| Step motor | 2×115 mA sürücü akımı · maks. 4 W · Molex C-Grid III 6 pin soket |
| Ana valf operatörü | 22 V DC ±2 V · 2,6 W · Molex C-Grid III soket |
| Açma / kapama süresi | < 2,6 s / < 1 s |
| Çalışma basıncı | Doğalgaz 15–30 mbar · LPG 25–65 mbar · maks. giriş 65 mbar |
| Kapasite | Doğalgaz: min. 3,12 m³/h hava (5 mbar düşümde) · LPG: 1,8 m³/h |
| Bağlantı | G 1/2" dış diş giriş/çıkış (somunlu), ISO 228-1 |
| Ortam sıcaklığı | −15 … +70 °C |
| Montaj açısı | Dik konumdan her yöne 0–90° |
| Menşei (etiket) | Resideo — Made in Czech Republic (tasarım: Honeywell Hollanda) |
| Garanti | 24 ay |
Uyumlu Modeller ve Parça Kodları
Bu valf yalnızca konvansiyonel (yoğuşmasız) Vaillant kombilerin fabrika parçasıdır. Vaillant kataloğunda 20, 24 ve 28 kW Pro ve Plus serilerinde geçer:
| Seri | Tip | Modeller |
|---|---|---|
| TurboTEC Pro | Hermetik | VUW TR 242/3-3 · VUW TR 202/3-3 |
| TurboTEC Plus | Hermetik | VUW TR 242/3-5 · VUW TR 282/3-5 · VUW TR 202/3-5 |
| AtmoTEC Pro | Bacalı | VUW TR 240/3-3 · VUW TR 200/3-3 |
| AtmoTEC Plus | Bacalı | VUW TR 240/3-5 · VUW TR 280/3-5 |
| Protherm / Saunier Duval | Hermetik | Aynı Honeywell gövdesi Protherm (Panther, Lynx) ve Saunier Duval (Thema, Isofast) modellerinde farklı kodla kullanılır — etiketle teyit edin |
Arıza Belirtileri ve Detayları
Gaz valfi arızası çoğu zaman "kombi ateşlemiyor" şikâyetiyle gelir; ama aynı şikâyeti ateşleme elektrodu, iyonizasyon çubuğu, gaz gelmemesi ve anakart da üretir. Aşağıdaki tablo belirtiyi gerçek nedene bağlamak için:
| Belirti | Valfteki olası neden | Önce ne kontrol edilir? |
|---|---|---|
| Çakmak sesi var, alev yok, F28 | Emniyet bobini açık devre (yanmış) ya da anakarttan 22 V gelmiyor | Gaz vanası açık mı? Ateşleme sırasında bobin uçlarında voltaj var mı? |
| Alev yanıyor, birkaç saniye sonra sönüyor, F29 | Step motor takılı, min. gaz çok düşük; regülatör çıkış basıncı düşük | Brülör basıncı ölçülür; iyonizasyon akımı kontrol edilir |
| Alev dalgalanıyor, uğultu, "pat" sesi | Modülasyon vanası doğru adımlamıyor, regülatör membranı yorulmuş | Min/maks gaz basıncı; fan ve prosestat |
| Sıcak su ılık, petekler geç ısınıyor | Valf maksimuma açılamıyor (step motor sürücüsü/mekanik) | Maksimum brülör basıncı, gaz sayacı debisi |
| Gaz kokusu | Gövde/rekor sızdırıyor, valf tam kapanmıyor | Cihazı kapatın, gazı kesin, servisi arayın — beklemeyin |
| F62 hatası | Valf kapanma gecikmesi: kapatma komutundan sonra alev devam ediyor | Valf değişimi; anakart çıkışı kontrolü |
1. Bobin arızası (en yaygın)
Emniyet bobini her ateşlemede 22 V ile çekilir, sonra 12 V'ta tutulur. Yıllarca ısıya maruz kalan sargı sonunda açık devre olur; bazen de kısa devre yapıp anakartın valf çıkışını yakar. Multimetreyle bobin uçlarında direnç ölçtüğünüzde sonsuz (OL) okuyorsanız sargı kopmuştur. Sıfıra yakın değer kısa devredir — bu durumda valfle birlikte anakart çıkışını da test edin, yoksa yeni valf de yanar.
2. Step motor / modülasyon takılması
Ana valfi süren step motor kir, nem veya mekanik yıpranma yüzünden adım kaçırır. Belirtisi klasiktir: kombi ateşler, alev küçük kalır ve birkaç saniye içinde F29 ile söner ya da tam tersi alev gereğinden büyük yanıp cihaz limit termostatına düşer. Bu arızada valf "çalışıyor" göründüğü için teşhis en çok burada kaçar; brülör basıncını min ve maks konumda ölçmek kesin sonuç verir.
3. Regülatör ayarının kayması
Ayar vidasının kapağı açılıp elle oynanmış ya da membran yorulmuşsa çıkış basıncı düşer/yükselir. Belirtisi yüksek gaz faturası, is, düzensiz alev ve geç ateşlemedir. Ayar yeniden yapılabilir; membran yorgunluğunda tek çözüm değişimdir.
4. Kirlenme ve mekanik sıkışma
Gaz hattından gelen talaş, pas ve tesisat kiri valf iç kapakçığını sıkıştırır. Vaillant TurboTEC'te gaz girişinde filtre olmadığı için tesisatı yeni yapılmış ya da sayacı değişmiş evlerde sık görürüz. Datasheet açıkça "montaj sırasında gövdeye kir girmesin" der; söktüğünüz valfin ağzını kapatın.
5. Soket, kablo ve anakart
Sarı Molex soketin pimleri oksitlenir, kablo demeti fan üstünden geçtiği yerde ısınır. Yeni valf takıp arızanın devam ettiği vakaların çoğunda sorun valf değil, anakartın valf sürücü çıkışıdır (anakart arızası rehberi). Sırayla gidin: gaz → kablo/soket → bobin direnci → anakart çıkış voltajı.
Hata Kodları: F28, F29, F62
- F28 — Ateşleme başarısız: 3 denemede alev oluşmadı. Gaz valfi, gaz gelmemesi, ateşleme trafosu/elektrodu, iyonizasyon çubuğu veya anakart. Önce gaz vanasını ve sayacı kontrol edin.
- F29 — Alev kaybı: Ateşleme oldu, çalışırken alev söndü. Düşük gaz basıncı, modülasyon arızası, baca/rüzgar, iyonizasyon.
- F62 — Gaz valfi kapatma gecikmesi: Anakart valfi kapattıktan sonra alev devam ediyor; valf tam kapanmıyor. Güvenlik arızasıdır, valf değişir. Ayrıntı: Vaillant F62/F63/F64 rehberi.
- F54 — Gaz basıncı yetersiz: Gaz basınç şalteri düşük basınç görüyor; valf değil, hat sorunudur.
Kodlar için genel liste: E01 / F28 ateşleme arızası çözümü.
Montaj Nasıl Yapılır? (Adım Adım)
Değişim süresi deneyimli bir servis için 30–45 dakikadır; gaz ayarı ve testlerle birlikte 1 saati bulur. Değişimle birlikte ateşleme elektrodunu ve iyonizasyon çubuğunu da gözden geçirmek F28'in tekrarını önler (ateşleme ve trafolar).
Orijinal mi, Muadil mi? Neden Parçabayim?
Gaz valfinde muadil önermiyoruz. Sebep basit: anakartın ateşleme yazılımı, bu valfin 22 V açma / 12 V tutma karakteristiğine ve step motorun adım sayısına göre yazılmıştır. Farklı bobin direnci ya da farklı motor, en iyi ihtimalle F28/F29 tekrarı, en kötü ihtimalle anakart çıkışının yanmasıdır. Sattığımız parça Resideo etiketli, hologramlı orijinal Honeywell üretimidir.
- Orijinal ve stokta: Resideo VK8515MR4571U, kutulu; gün içi siparişler aynı gün kargoda.
- Doğru parça garantisi: Kombi etiketinizi WhatsApp'tan gönderin, eşleştirmeyi stok kodundan biz yapalım; yanlış parça gelmez.
- Faturalı, 24 ay garantili; kredi kartına 12 aya varan taksit, havale/EFT ile ek indirim.
- Servis ve bayi fiyatı: bayi girişi ile toptan fiyatı görün; adet indirimi ürün sayfasında.
- Konya'da mağaza, Türkiye geneli kargo: Selçuklu mağazamızdan elden teslim alabilirsiniz.
Benzer Gaz Valfleri
Vaillant Yoğuşmalı Gaz Valfi SIT 898 (ecoTEC / Mizer)
SIT 845 Sigma Gaz Valfi (Demirdöküm, Baymak, ECA)
SIT 848 Sigma Yoğuşmalı Gaz Valfi (0848160)
SIT Gaz Valfi Bobini 845/848/898 (240 V)Tüm markalar için: Gaz Valfleri kategorisi · Genel rehber: Kombi gaz valfi nedir, nasıl test edilir?
Sık Sorulan Sorular
En sık F28 (3 ateşleme denemesinde alev yok) ve F29 (çalışırken alev kaybı). Valf tam kapanmıyorsa F62 görülür. F28 tek başına valf teşhisi değildir; gaz gelişi, ateşleme elektrodu ve anakart da aynı kodu üretir.
Konvansiyonel TurboTEC Pro/Plus (VUW TR 202, 242, 282) ve AtmoTEC Pro/Plus (VUW TR 200, 240, 280) 20–28 kW modellerine. Yoğuşmalı ecoTEC serisine uymaz.
Evet. 114189 Vaillant'ın eski katalog kodu, 0020019143 güncel kodudur; ikisi de Honeywell VK8515MR4571U gövdesidir. Etikette 0020219263 gibi farklı bir kod görmeniz de normaldir — üretici revizyon numarasıdır.
SIT 845/848 gibi valflerde bobin ayrı satılır; VK8515MR'de emniyet bobini ve step motor gövdeyle birlikte gelir, ayrı bobin değişimi önerilmez. Güvenlik parçasıdır, komple değişir.
Hayır. EN 161 sınıf B emniyet valfi ve sınıf C ana valf sızdırmazlık sertifikalı fabrika parçalarıdır; açılıp tamir edilen valf sertifikasını kaybeder ve gaz kaçağı riski taşır. Sıfır orijinal parçayla değişim yapılır.
Elektrik kesiliyken bobin uçlarında direnç ölçülür: sonsuz (OL) okuyorsa sargı kopmuş, sıfıra yakınsa kısa devredir. Değer okunuyorsa bobin muhtemelen sağlamdır; bu durumda ateşleme anında anakarttan 22 V DC gelip gelmediğine bakılır.
Evet. Regülatör fabrika ayarında gelir ama her cihazın brülör basıncı servis kılavuzundaki min/maks değere manometreyle ayarlanmalı, ardından CO/CO₂ ölçümü yapılmalıdır. Ayarsız valf yüksek fatura, is ve F29 tekrarı demektir.
Gövde aynıdır ancak LPG için farklı regülatör yayı ve enjektör seti gerekir (25–65 mbar aralığı). Doğalgaz valfini LPG'ye ayarsız takmayın; dönüşüm kiti ve ayar servis işidir.
Hafta içi 15:00'a kadar verilen siparişler aynı gün kargoya çıkar; Konya içi elden teslim mümkündür. Takılmamış, kutusu açılmamış ürün 14 gün içinde iade edilebilir.
İletişim
Adres: Şeker Mah. Uzunyol Sok. 30/A Selçuklu / Konya | Türkiye geneli aynı gün kargo · Orijinal Resideo · 24 ay garanti
Kaynaklar: Honeywell EN1R-9200 "VK8515M(R) Modulating Gas Control" teknik föyü (Gastep IV); Vaillant TurboTEC/AtmoTEC servis kılavuzu arıza kodu tablosu; Resideo ürün etiketi (VK8515MR4571 3 / 0020219263).
