Vaillant kombiler arızayı sadece F kodlarıyla anlatmaz; teşhis menüsündeki d kodları kombinin o anda ne gördüğünü gösterir: gidiş ve dönüş sıcaklığı, fan devri, alev kalitesi, 3 yollu vananın konumu, başarısız ateşleme sayısı. Doğru okunduğunda bu değerler, parça değiştirmeden arızayı daraltmanın en hızlı yoludur. Bu yazıda teşhis moduna nasıl girildiğini, servis ustası için en değerli d ve S kodlarını ve arıza geçmişinin nasıl okunup silindiğini anlatıyorum.

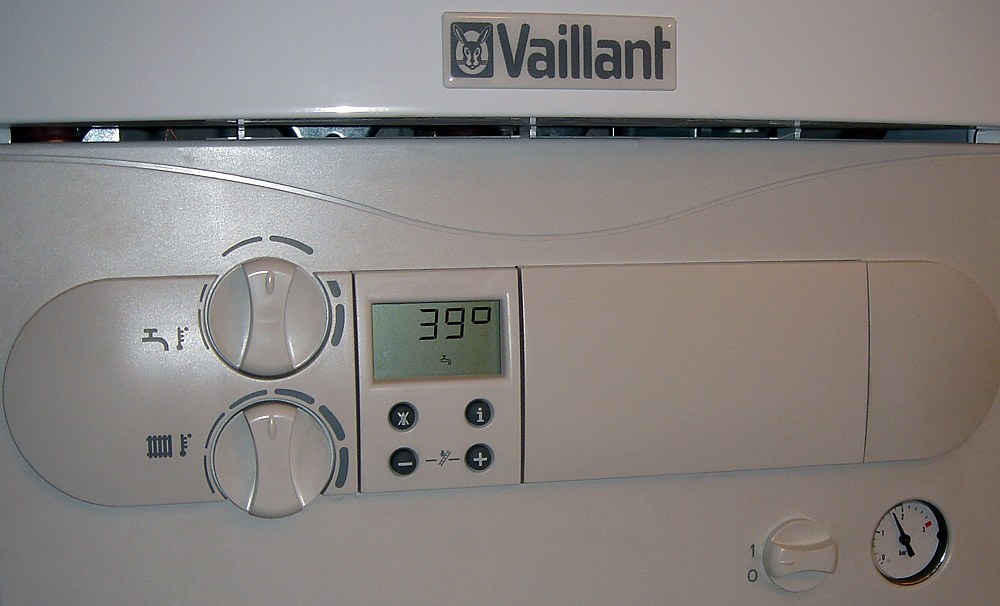

Teşhis moduna giriş: model model
| Model | Giriş | Yetkili seviye |
|---|---|---|
| ecoTEC pro (tuşlu, yeni nesil) | “−” ve “i” birlikte | Kod 17 |
| ecoTEC plus yeni nesil (menülü ekran) | Menü → Yetkili (Installer) seviyesi | Kod 17 → Teşhis menüsü |
| ecoTEC plus eski nesil (iki haneli d.xx) | “i” ve “+” birlikte | d.97 = 17 ile 2. seviye |
| DemirDöküm Nitromix | Mode tuşu 7 saniye | Kod 96 |
Eski ecoTEC plus’ta ikinci seviyeden çıktıktan sonra dört dakika içinde “i” ve “+” ile yeniden girildiğinde şifre sorulmaz. Yeni nesil cihazlarda kodlar dört haneli (D.014 gibi) görünür ama anlamları iki haneli karşılıklarıyla aynıdır. Model ve yazılım sürümüne göre küçük farklar olabileceği için cihazın kendi kılavuzunu esas alın.
Fotoğraf: Andy Butkaj · Wikimedia Commons · CC BY 2.0

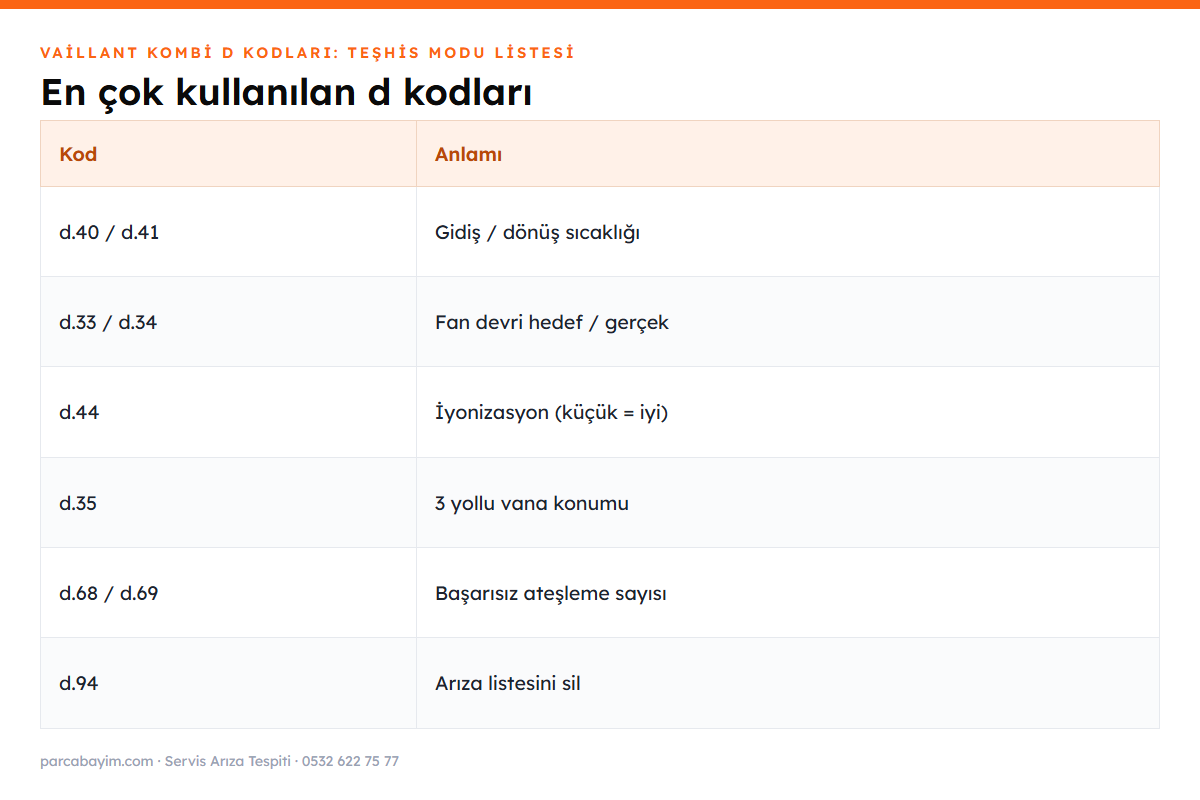

Servis ustası için en değerli d kodları
| Kod | Anlamı | Arıza tespitinde kullanımı |
|---|---|---|
| d.00 | Isıtma kısmi yükü (kW) | Kısa döngüde ısıtma gücünü düşürmek |
| d.01 | Pompa ek çalışma süresi (dk) | Varsayılan 5 dk |
| d.02 | En uzun brülör bekleme süresi (dk) | Varsayılan 20 dk; “kombi geç yanıyor” şikâyeti |
| d.14 | Pompa devri hedefi | 0 = otomatik; debi sorunlarında |
| d.17 | Gidiş ya da dönüş kontrolü | 0 = gidiş, 1 = dönüş |
| d.22 / d.23 | Sıcak su talebi var mı / yaz-kış | Talep geliyor mu? |
| d.33 / d.34 | Fan devri hedef / gerçek | İkisi uzaksa fan ya da devir sensörü |
| d.35 | 3 yollu vana konumu | 0 ısıtma, 40 orta, 100 sıcak su |
| d.40 / d.41 | Gidiş / dönüş sıcaklığı | Gidiş-dönüş farkı, NTC kontrolü |
| d.44 | Sayısallaştırılmış iyonizasyon | Küçük sayı = iyi alev |
| d.47 | Dış hava sıcaklığı | Dış sensör kontrolü |
| d.67 | Kalan brülör bekleme süresi | Kombi neden yanmıyor? |
| d.68 / d.69 | 1. / 2. denemede başarısız ateşleme | Ateşleme arızasının geçmişi |
| d.71 | En yüksek gidiş sıcaklığı hedefi | Isıtma sınırı |
| d.80-d.83 | Çalışma saatleri, brülör start sayısı | Kısa döngünün kanıtı |
| d.94 | Arıza listesini sil | 1 = sil |
| d.96 | Fabrika ayarlarına dön | Dikkatli kullanın |
d.44 ters ölçek: alev kalitesini doğru okumak
d.44 mikroamper değil, kartın alev sinyalinden ürettiği sayısal bir değerdir ve ters çalışır: sayı küçükse alev iyi, büyükse zayıftır. ecoTEC pro’da 0-1020 aralığında 400’ün altı iyi alev, 800’ün üstü alev yok demektir. Eski iki haneli modellerde aynı sınırlar 40 ve 80’dir. Arada kalan değerler kirli elektrot, zayıf topraklama ya da gaz sorununun erken işaretidir.
d.44 yüksek çıkıyorsa elektrot ve topraklama, d.68/d.69 sayaçları hızla artıyorsa ateşleme zinciri incelenir. Bu arızanın genel teşhisi kombi yanıp sönüyor rehberinde anlatılıyor.

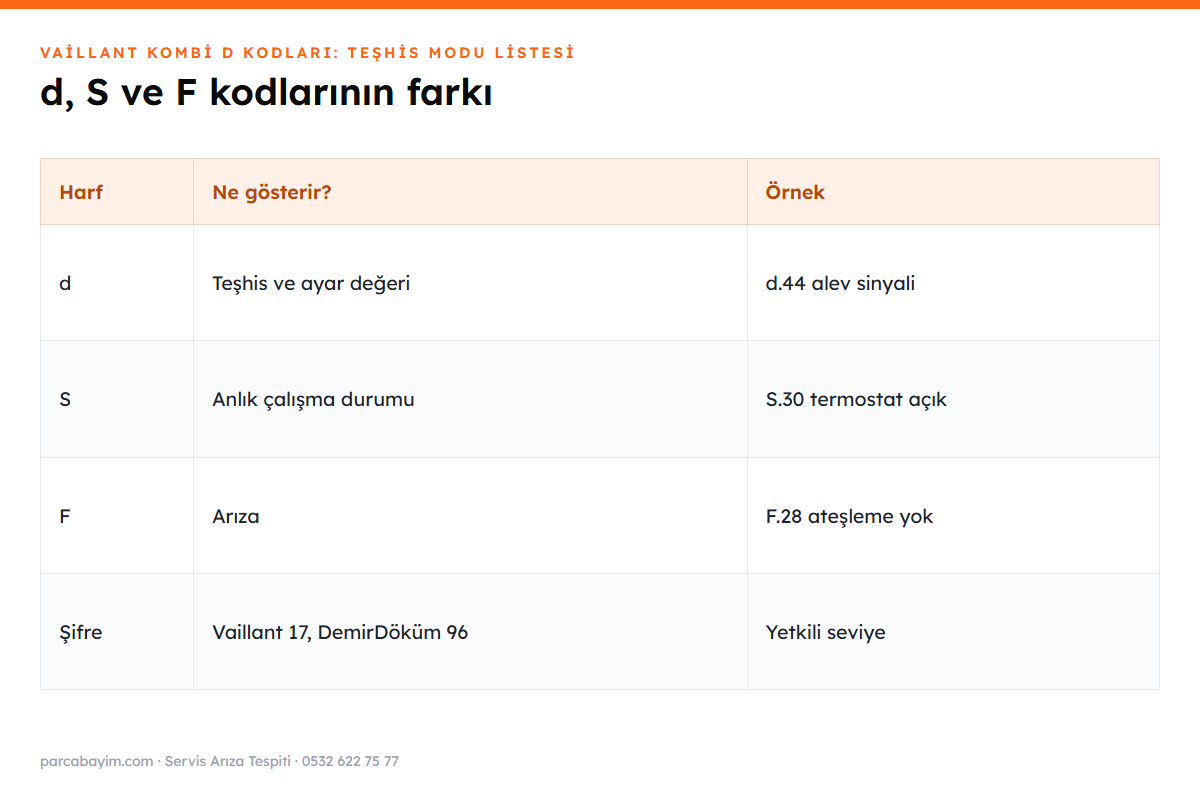

S durum kodları: kombi şu anda ne yapıyor?
| Kod | Anlamı |
|---|---|
| S.00 | Isı talebi yok |
| S.01 / S.02 | Fan / pompa ön çalışma |
| S.03 | Ateşleme |
| S.04 | Isıtmada brülör yanıyor |
| S.08 | Isıtma bekleme süresi (kısa döngü koruması) |
| S.14 | Sıcak suda brülör yanıyor (kombi) |
| S.30 | Oda termostatı ısıtmayı engelliyor |
| S.31 | Yaz modu ya da regülatörden talep yok |
| S.32 / S.37 | Fan devri sapması nedeniyle bekleme |
| S.34 | Donma koruması |
| S.39 | Brülör kapalı kontağı açık (ör. yerden ısıtma termostatı) |
| S.53 / S.54 | Su azlığı ya da büyük sıcaklık farkı nedeniyle bekleme |
S kodları “arıza yok ama kombi çalışmıyor” durumlarının anahtarıdır. Örneğin S.30 görünüyorsa kombi sağlamdır, termostat kontağı açıktır: oda termostatı arıza tespiti. S.53 ya da S.54 görünüyorsa debiye bakılır: gidiş-dönüş farkı rehberi.
Fotoğraf: Air fans · Wikimedia Commons · CC BY-SA 4.0
Arıza geçmişini okumak ve silmek
Yetkili seviyede (kod 17) arıza listesine girin; son 10 arıza numarası ve F koduyla görünür.
“i” ve “−” tuşlarına birlikte basın; son 10 arıza görünür, “+” ile listede ilerlenir.
“−” ve “+” tuşlarına birlikte 7 saniye basın; çıkmak için mode tuşu 3 saniye.
Arızayı giderdikten sonra listeyi d.94 = 1 ile silin; böylece sonraki ziyarette yeni kayıtlar net görünür.
Sıkça Sorulan Sorular
Teşhis ve ayar parametreleridir. Kombinin ölçtüğü değerleri (sıcaklık, fan devri, alev sinyali) gösterir ve bazı çalışma ayarlarını değiştirmeye izin verir.
ecoTEC pro’da “−” ve “i” birlikte basılıp kod 17 girilir. Eski ecoTEC plus’ta “i” ve “+” birlikte basılır, ikinci seviye için d.97’ye 17 yazılır.
Hayır. DemirDöküm Nitromix’te uzman seviyesi şifresi 96’dır; mode tuşuna 7 saniye basılarak girilir.
Ölçek terstir. ecoTEC pro’da 400’ün altı iyi alev, 800’ün üstü alev yok demektir. Eski modellerde sınırlar 40 ve 80’dir.
Teşhis menüsünde d.94 değeri 1 yapılarak arıza listesi silinir.
Oda termostatının ısıtmayı engellediğini, yani termostat kontağının açık olduğunu gösterir. Kombi arızalı değildir.
Fan hedeflenen devre ulaşamıyordur. Fan kirliliği, rulman, devir sensörü ya da kart soketi kontrol edilir; sapma sürerse F.32 fan arızası gelir.
Ayarlar üretici sınırları içinde kalır ama yanlış ayar kombinin çalışmasını bozabilir. Garanti süresindeki cihazda ayarları yetkili servis yapmalıdır.
Sonuç
Vaillant’ın teşhis menüsü, kombiyi sökmeden içini görmenin yoludur. F kodu arızayı söyler, S kodu kombinin şu anda ne beklediğini, d kodları ise neden beklediğini gösterir. d.40/d.41, d.33/d.34, d.44 ve d.68/d.69 değerlerini okumayı alışkanlık hâline getirin; arıza geçmişini kaydedip d.94 ile temizleyin.
