Eski tip bacalı ve tüplü şofbenlerde gazı açan şey elektronik bir kart değil, su bölümündeki ince bir zardır. Musluk açıldığında suyun akışı bu zarı iter, zar da bir mil aracılığıyla gaz valfini açar. Yıllar içinde sertleşen ya da yırtılan diyafram, “şofben ancak musluk sonuna kadar açılınca yanıyor” ya da “hiç yanmıyor” şikâyetlerinin başlıca sebebidir. Bu rehberde diyaframın nasıl çalıştığını, arıza belirtilerini ve değişimde dikkat edilecekleri anlatıyorum.
Şofben diyaframı nasıl çalışır?
Mekanik şofbenin su bölümünde, suyun geçtiği yolun üzerinde daraltılmış bir boğaz (venturi) bulunur. Musluk açılıp su akmaya başlayınca bu boğazda basınç düşer. Diyaframın bir yüzünde şebeke basıncı, diğer yüzünde düşük basınç kalır; aradaki fark zarı esnetir. Zarın ortasındaki tabla itici mili iter ve mil gaz valfini açar. Aynı anda pilot alev ya da pilli ateşleme brülörü tutuşturur.
- Musluk kapanınca basınç eşitlenir, diyafram eski konumuna döner, yay gaz valfini kapatır.
- Diyaframın esnekliği, şofbenin hangi debide devreye gireceğini belirler.
- Sertleşmiş diyafram aynı basınç farkında daha az esner; şofben ancak musluk sonuna kadar açıldığında yanar.

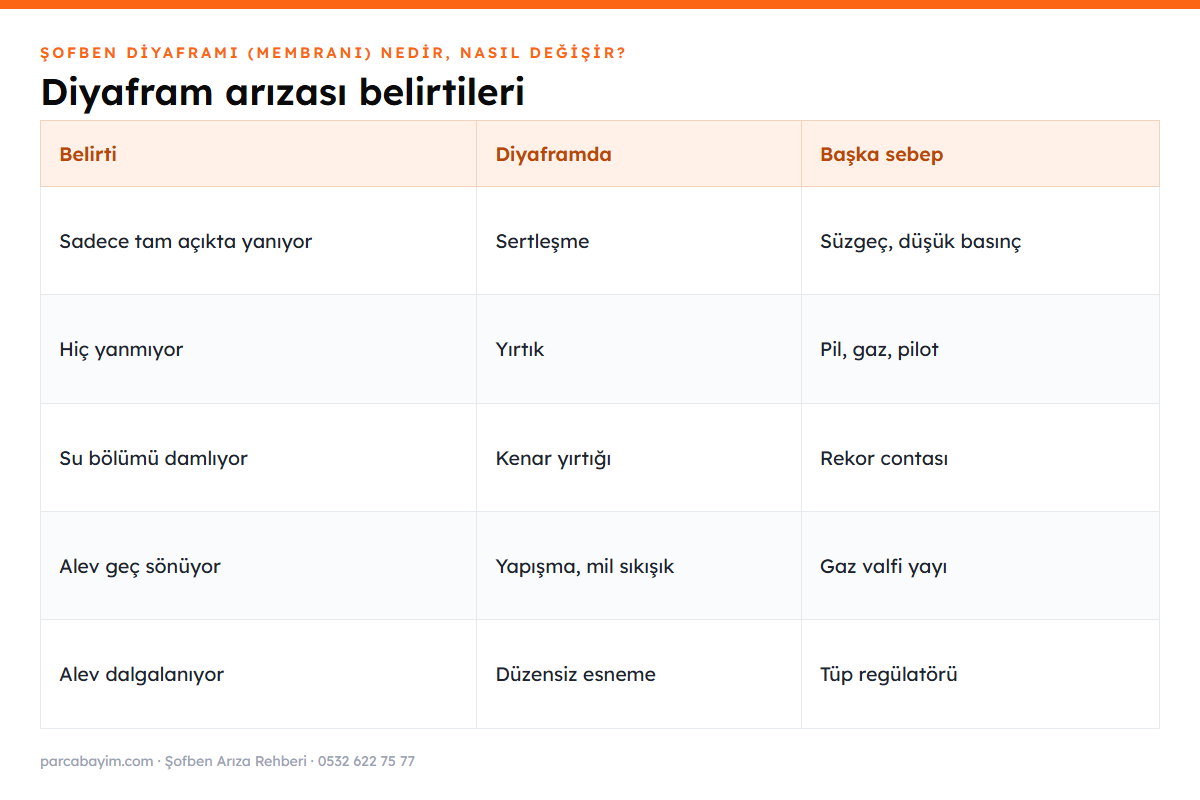

Diyafram arızası belirtileri
| Belirti | Diyaframda olan | Diğer olası sebep |
|---|---|---|
| Şofben ancak musluk sonuna kadar açılınca yanıyor | Diyafram sertleşmiş | Su süzgeci tıkalı, şebeke basıncı düşük |
| Musluk açık ama hiç yanmıyor | Diyafram yırtık | Pil bitmiş, gaz kapalı, pilot sönük |
| Su bölümünden su damlıyor | Diyafram kenarı yırtık ya da vidalar gevşek | Rekor contası |
| Musluk kapanınca alev geç sönüyor | İtici mil sıkışık, diyafram yapışık | Gaz valfi yayı zayıf |
| Alev bir büyüyüp bir küçülüyor | Diyafram düzensiz esniyor | Tüp basınç regülatörü |
Diyafram değişmeden önce kontrol edilecekler
Diyafram belirtileri başka arızalarla kolayca karışır. Su bölümünü açmadan önce şunlara bakarım:
- Pil ve pilot: Pilli ateşlemeli şofbende zayıf pil en sık sebeptir; pili yenileyin.
- Gaz: Ocak yanıyor mu, tüp bitmek üzere mi? Tüp regülatörünün çıkışı sağlam mı?
- Şebeke basıncı: Diğer musluklarda da su zayıfsa diyafram yeterince esnemez. Sorun şofbende değil tesisattadır.
- Su giriş süzgeci: Şofbenin soğuk su girişindeki süzgeç kireçle doluysa debi düşer.
- Musluk ve duş başlığı: Perlatörü tıkalı bir musluk, diyafram arızası gibi davranır.
Bu kontroller temizse sorun büyük ihtimalle diyafram ya da itici mildedir. Genel şofben ateşleme sorunları için şofben ateşleme yapmıyor yazısına da göz atabilirsiniz.
Şofben diyaframı nasıl değişir?
Şofbenin gaz vanasını ve soğuk su vanasını kapatın. Bir sıcak su musluğunu açıp içerideki basıncı boşaltın.
Ön kapağı sökün. Su bölümü genellikle gaz armatürüne vidalarla bağlıdır; bağlantı rekorlarını açıp su bölümünü ayırın.
Su bölümünün iki yarısını bir arada tutan vidaları sökün. Yayların ve milin yerini fotoğraflayın.
Diyaframı yuvasından alın, sertleşme, çatlak ve yırtık olup olmadığına bakın. Tablayı yeni diyaframa aktarmanız gerekebilir.
Kireci yumuşak fırça ve sirkeli suyla temizleyin. Venturi deliği tıkalıysa yeni diyafram da çalışmaz.
Delikleri ve kulakları gövdeyle hizalayın. Diyafram kıvrılmadan, düz oturmalı.
Vidaları çapraz sırayla sıkın, suyu açıp kaçak kontrolü yapın, sonra gazı açıp köpükle gaz bağlantılarını kontrol edin.

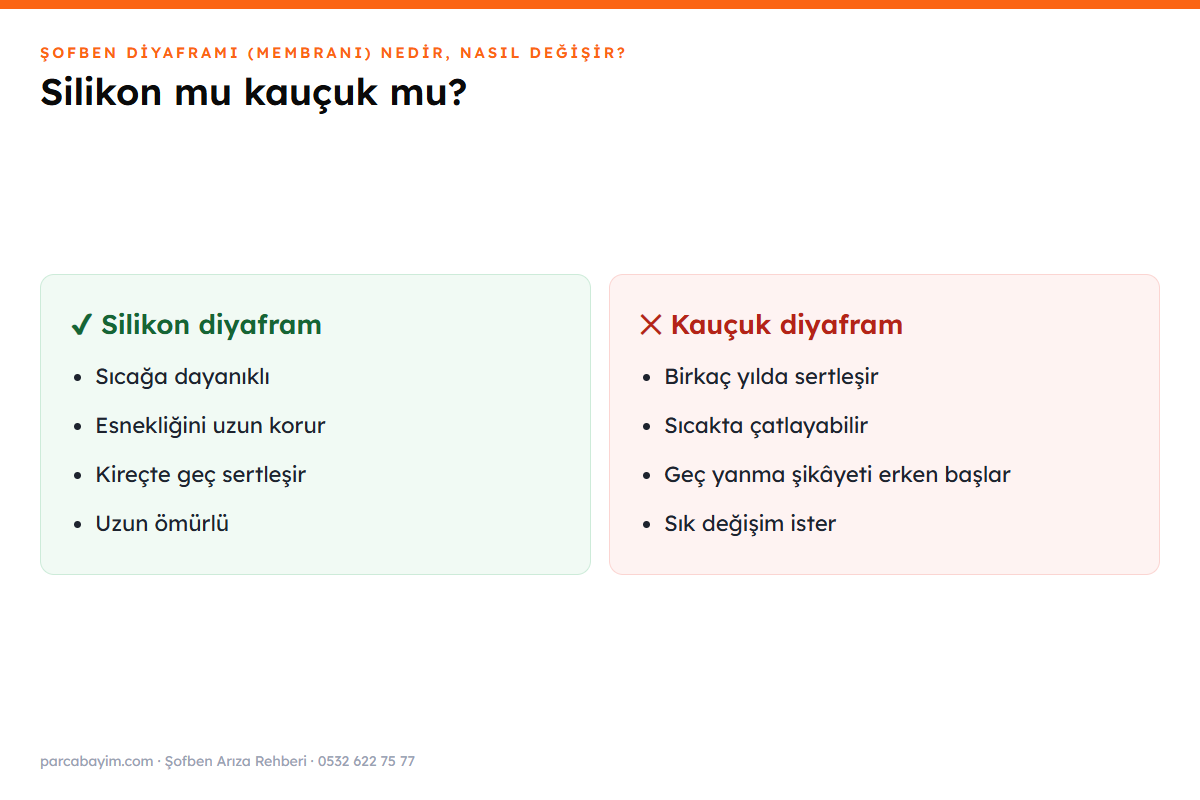

Silikon mu, kauçuk mu? Doğru diyafram seçimi
✔ Silikon diyafram
- Sıcağa ve yaşlanmaya daha dayanıklı
- Esnekliğini uzun süre korur
- Kireçli suda daha geç sertleşir
- Fiyatı biraz daha yüksek
✕ Kauçuk diyafram
- Eski orijinal parçalarda yaygın
- Birkaç yılda sertleşir
- Sıcakta çatlamaya daha yatkın
- Uygun fiyatlı
Diyafram seçerken çap, delik sayısı ve delik aralığı eskisiyle aynı olmalıdır. Sökülen diyaframın fotoğrafını ve şofbenin etiketini göndermeniz eşleştirme için yeterlidir. Stokta bulunan şofben parçalarından bazıları:
Membranlı akış şalterinin görevi ve arızası şofben akış şalteri rehberinde anlatılıyor.
Sıkça Sorulan Sorular
Musluk açıldığında su akışının oluşturduğu basınç farkıyla esner ve itici mil aracılığıyla gaz valfini açar. Musluk kapanınca eski hâline döner ve gaz kesilir.
Sertleşirse şofben geç ya da sadece yüksek debide yanar. Yırtılırsa hiç yanmaz ve su bölümünden su sızabilir.
Suyun sertliğine ve kullanıma göre değişir; kauçuk diyaframlar genellikle birkaç yılda sertleşir. Belirti yoksa değiştirmeye gerek yoktur.
Hermetik elektronik şofbenlerin çoğunda yoktur; su akışını türbin ya da akış şalteri algılar. Bazı akış şalterleri içinde membran bulunur.
Su bölümünü açmak teknik bilgi gerektirir ve gaz armatürüne yakın çalışılır. Gaz bağlantısı açılan her işlemde sızdırmazlık kontrolü şart olduğundan yetkili servis önerilir.
İtici mil kireçlenmiş ya da diyafram yapışmış olabilir. Bu durum eşanjörü susuz ısıttığı için tehlikelidir; şofbeni kullanmayın ve kontrol ettirin.
Su bölümündeki diyafram gaz türünden bağımsızdır ama modeller arasında çap ve delik düzeni farklıdır. Eşleştirme modele göre yapılır.
Silikon diyafram sıcağa ve yaşlanmaya daha dayanıklıdır, esnekliğini daha uzun korur. Ölçüsü uyuyorsa kauçuğa göre daha uzun ömürlüdür.
Sonuç
Mekanik şofbende gazı açan şey su bölümündeki diyaframdır. Şofben geç yanıyor ya da sadece musluk sonuna kadar açıldığında yanıyorsa, önce pil, gaz, süzgeç ve şebeke basıncı kontrol edilir; sonra diyafram ve itici mile bakılır. Doğru ölçüde, tercihen silikon diyaframla yapılan değişim ve ardından yapılan sızdırmazlık kontrolü şofbeni yıllarca sorunsuz çalıştırır.
