“Kombi yepyeni, servis üç kez geldi, hâlâ alev hatası veriyor.” Bu cümleyi duyunca ilk sorduğum şey prizin toprağı olup olmadığıdır. Eski binalarda, tadilatta prizi elektrikçi yerine boyacının değiştirdiği evlerde ve şantiye elektriğinden dönmüş dairelerde topraklama ya yoktur ya da kopuktur. Bu yazıda topraklamanın kombide neden kritik olduğunu, hangi arızaları taklit ettiğini ve üç dakikada nasıl kontrol edeceğinizi anlatıyorum.
Kombi alevi nasıl görür ve toprak nerede devreye girer?
Brülör üstündeki iyonizasyon elektrodu aleve uzanır. Kart bu elektroda alternatif gerilim verir; alev iletken olduğu için elektrottan brülör gövdesine, oradan toprak hattına doğru küçük bir doğru akım geçer. Kart bu akımı görürse “alev var” der, göremezse gaz valfini kapatır. Akım birkaç mikroamperdir ve dönüş yolu brülör gövdesi → şase → priz toprağı → bina topraklamasıdır.
- Topraklama yoksa dönüş yolu belirsizleşir; akım ölçülemez ya da gürültülü ölçülür. Alev gerçekten yanar ama kart görmez.
- Faz-nötr ters bağlanmış prizde birçok kart iyonizasyonu hiç okuyamaz; “kombi bazen ateşliyor bazen ateşlemiyor” tablosu çıkar.
- Nötr ile toprak arasında birkaç voltun üstünde fark varsa ölçüm kayar; özellikle yeni bina şantiye elektriğinde sık görülür.
Elektrodun kendisi kirli ya da çatlaksa da aynı belirti çıkar; ikisini ayırt etmek için iyonizasyon alev elektrodu nasıl test edilir yazısındaki adımları uygulayın. Elektrot sağlamsa ve hata sürüyorsa sıra prizdedir.

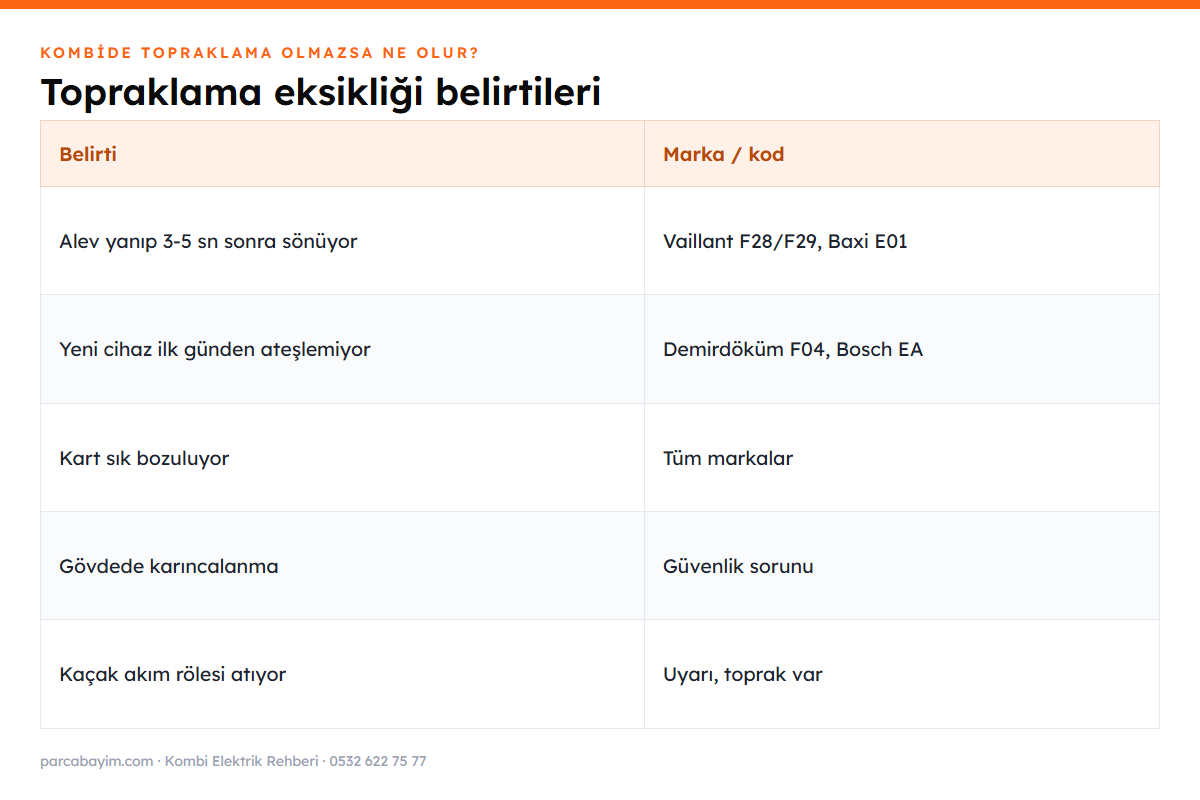

Topraklama eksikliğinin 5 belirtisi
Kapağı açıp izleyin: kıvılcım, alev, sonra 3-5 saniyede sönme ve arıza kodu. Bu iyonizasyonun klasik tablosu. Vaillant’ta F28/F29, Baxi-Baymak’ta E01, Demirdöküm’de F04/F1, Bosch’ta EA.
Cihaz suçlanır ama sebep çoğunlukla prizdir. Servis kayıtlarında “topraklama yok, müşteri bilgilendirildi” en sık notlardan biridir.
Toprak referansı olmayan kart, şebeke gürültüsünü ve yıldırım kaynaklı ani yükselmeleri üstünde taşır. Aynı evde iki kez kart değişmişse topraklamaya bakın: ana kartlar.
Kaçak akım gövdede birikiyor demektir. Bu artık arıza değil güvenlik sorunudur; cihazı kapatıp elektrikçi çağırın.
Toprak hattı varsa röle kaçağı yakalar ve atar; toprak yoksa röle atmaz, kaçak gövdede kalır. Röle atması kötü bir şey değil, uyarıdır: kombi sigorta attırıyor.
Multimetreyle 3 dakikalık priz kontrolü
Basit bir dijital multimetre yeter. AC gerilim kademesine (V~, 750 V) alın ve kombinin prizinde üç ölçüm yapın:
| Ölçüm | Sağlıklı değer | Anlamı |
|---|---|---|
| Faz – nötr | yaklaşık 220-235 V | Şebeke gerilimi normal |
| Faz – toprak (prizin yan metal yayları) | faz-nötr ile hemen hemen aynı | Toprak hattı var ve bağlı |
| Nötr – toprak | 0-2 V (ideali 1 V altı) | Toprak ile nötr sağlıklı; 5 V üstü sorunlu, ölçüm yoksa toprak bağlı değil |
- Faz-toprak 0 V ya da dalgalı okunuyorsa prizin toprak ucu boştur.
- Faz-toprak ile nötr-toprak yer değiştirmiş görünüyorsa (nötr-toprak 220 V) faz-nötr ters bağlanmıştır; kombiyi çalıştırmayın.
- Piyasadaki ucuz priz test cihazları (üç LED’li) da toprak yok / faz-nötr ters durumlarını gösterir; multimetre yoksa yeterlidir.
Topraklama nasıl yapılır, nasıl yapılmaz?
Doğalgaz teknik esasları (madde 5.1.20) gaz tesisatının, Elektrik İç Tesisleri Yönetmeliği’ne göre topraklaması yapılmış bina topraklama hattıyla irtibatlandırılmasını ister; bina topraklaması yoksa en az 16 mm çapında 1,5 m bakır çubuk elektrot ya da 0,5 m² bakır levha ile toprak elektrodu yapılıp en az 16 mm² örgülü bakır kabloyla bağlanır. Daire içindeki kombi prizi de aynı topraklama barasına gitmelidir.

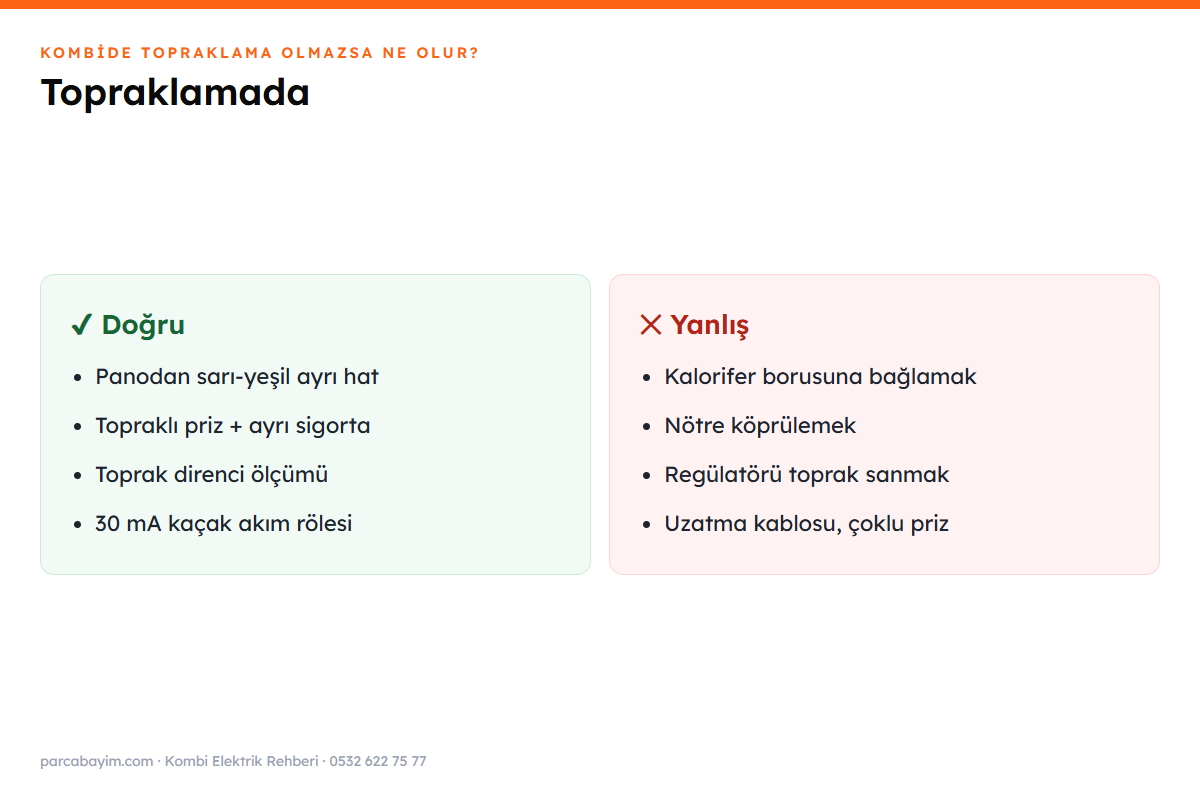

✔ Doğru
- Panodaki topraklama barasından kombi prizine sarı-yeşil 2,5 mm² ayrı hat
- Topraklı priz + kombiye ait ayrı sigorta (kılavuz genelde 2-10 A; sık sorulan 2 A meselesi: kombi sigortası kaç amper)
- Bina topraklama direncinin elektrikçi tarafından ölçülmesi ve raporlanması
- Kaçak akım rölesi (30 mA) ile birlikte kullanım
✕ Yanlış
- Toprak ucunu kalorifer ya da su borusuna bağlamak (tesisata gerilim taşır, tehlikeli)
- Toprak ucunu nötre köprülemek (nötr koparsa gövde 220 V olur)
- “Regülatör aldım, toprak gerekmez” demek; regülatör toprak sağlamaz: kombi regülatörü gerekli mi
- Uzatma kablosu ve topraksız çoklu prizle beslemek
Özel durumlar: şantiye elektriği, UPS, jeneratör
- Şantiye elektriği: yeni binada kalıcı topraklama ve nötr düzeni kurulmadan verilen geçici elektrik, kartı yakmanın en bilinen yoludur: inşaat elektriği kombi kartını yakar mı.
- UPS ve invertör: çıkışında nötr toprağa bağlı olmayan (yüzer nötr) cihazlar iyonizasyonu bozar; kombi kesintide UPS’te çalışmaz ya da alev hatası verir. Doğru seçim: kombi için UPS seçimi.
- Jeneratör: taşınabilir jeneratörlerin çoğunda nötr-toprak bağı yoktur; aynı sorun. Kesinti sonrası davranış için elektrik kesildi, kombi çalışır mı.
- Eski bina, topraksız tesisat: tüm binayı topraklamak mümkün değilse en azından kombi prizi için panodan bağımsız toprak hattı ve toprak elektrodu yaptırın.
Sıkça Sorulan Sorular
Çalışır ama iyonizasyon alev algılama sağlıklı çalışmadığı için ateşleme hataları, kararsız çalışma ve kart hasarı riski oluşur. Metal gövdede kaçak akım da elektrik çarpma tehlikesi yaratır.
Alev algılama hataları: Vaillant F28/F29, Baymak-Baxi E01, Demirdöküm F04 (şofbende F4), Bosch EA, ECA E01. Alev yanıp 3-5 saniye sonra sönüyorsa topraklamayı kontrol edin.
Multimetreyle faz-toprak gerilimi faz-nötr ile aynı (yaklaşık 220-235 V), nötr-toprak 0-2 V olmalı. Üç LED’li priz test cihazı da toprak eksikliğini gösterir.
Hayır. Su ya da kalorifer tesisatına toprak bağlamak tesisata gerilim taşır ve tehlikelidir. Toprak hattı panodaki topraklama barasına gitmelidir.
Geçmez. Regülatör yalnızca gerilimi düzenler; toprak hattı sağlamaz. Topraksız prize regülatör takmak iyonizasyon sorununu çözmez.
İdeali 1 V’un altı, 2 V’a kadar kabul edilebilir. 5 V ve üstü nötr yükü ya da zayıf topraklama işaretidir; hiç okunmuyorsa toprak bağlı değildir.
Topraklama yakmaz, eksikliği yakar. Yıldırım ve şebeke dalgalanmasında toprak referansı olmayan kart aşırı gerilimi üzerinde taşır; şantiye elektriği bunun en bilinen örneğidir.
Evet. İGDAŞ teknik esasları (5.1.20) gaz tesisatının bina topraklama hattına irtibatlandırılmasını, bina topraklaması yoksa bakır çubuk ya da levha elektrotla topraklama yapılmasını ister.
Sonuç
Topraklama kombide güvenlik aksesuarı değil çalışma şartıdır: iyonizasyon alev algılama toprak referansı olmadan güvenilir çalışmaz, kart dalgalanmaya açık kalır, gövde tehlike taşır. Ateşleme hatasında parça değiştirmeden önce prizi üç ölçümle kontrol edin; toprak yoksa elektrikçiye panodan hat çektirin, boruya ya da nötre köprü yaptırmayın.
- İGDAŞ, Binalar İçin Doğal Gaz Tesisatı Teknik Esasları (2017) — madde 5.1.20 tesisat topraklaması
- Elektrik Tesislerinde Topraklamalar Yönetmeliği (Resmî Gazete 21.08.2001, 24500) — bina topraklama esasları
- Üretici montaj kılavuzları (Vaillant, Demirdöküm, Bosch) — topraklı priz ve iyonizasyon akımı ölçüm şartları
