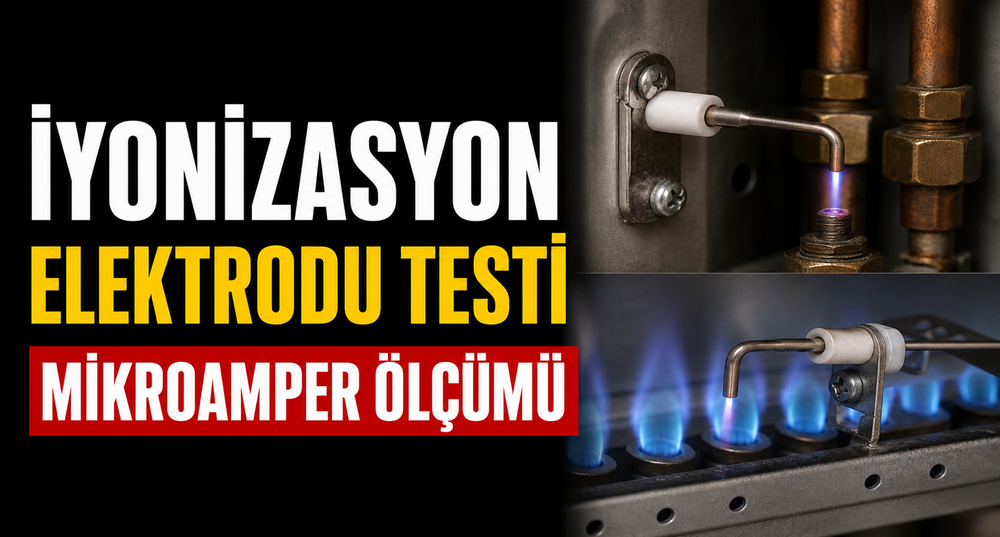

İyonizasyon (Alev) Elektrodu Nasıl Test Edilir?
İyonizasyon (Alev) Elektrodu Nasıl Test Edilir?
Kombi yanıyor, alevi gözünüzle görüyorsunuz — ama cihaz "alev yok" deyip gazı kesiyor. Bu tuhaf tablonun sorumlusu çoğu zaman iyonizasyon elektrodudur. Kombi alevi gözle görmez; onu elektriksel olarak ölçer. Ölçüm devresi zayıflarsa alev fiilen yansa bile cihaz göremez ve güvenlik gereği kapanır. Bu rehber, o ölçümün nasıl çalıştığını ve elektrodun nasıl değerlendirildiğini anlatıyor.
Kombi alevi nasıl "görür"?
Yanma sırasında alev içindeki gazlar iyonlaşır ve zayıf da olsa elektrik iletir hâle gelir. Kombi bu özelliği kullanır: iyonizasyon elektroduna bir gerilim uygular ve alev üzerinden geçen akımı okur. Akım varsa "alev var", yoksa "alev yok" kabul edilir.
Bu akım son derece küçüktür — mikroamper mertebesindedir. Bu kadar küçük bir sinyalin okunabilmesi üç şeye bağlıdır:
- Elektrodun temizliği: yüzeydeki oksit tabakası yalıtkandır, akımı düşürür.
- Elektrodun konumu: ucu alevin içinde kalmalıdır; alev çekildiğinde sinyal kaybolur.
- Topraklama: iyonizasyon akımı devresini toprak üzerinden tamamlar. Topraklama yoksa akım ölçülemez.
Üçünden biri bozulduğunda sonuç aynıdır: cihaz alevi göremez, gazı keser ve alev/ateşleme kodu verir.
Belirtiler: hangi arıza elektroda işaret eder?
| Belirti | Ne anlama gelir? |
|---|---|
| Cihaz yanıyor, 2-5 saniye sonra sönüyor | Klasik iyonizasyon belirtisi |
| Her seferinde aynı sürede sönüyor | Elektrot veya sinyal devresi |
| Alev görünüyor ama cihaz "alev yok" diyor | Ölçüm devresi zayıf |
| Elektrot değişti, arıza sürüyor | Topraklama veya polarite |
| Cihaz kapalıyken "alev var" hatası | Sahte sinyal — nem, kaçak akım, kart |
| Akşam saatlerinde artıyor | Gaz basıncı düşüklüğü (elektrot değil) |
| Rüzgârlı havada artıyor | Baca / geri tepme (elektrot değil) |
Son iki satır önemlidir: aynı belirtiyi üreten her arıza elektrot arızası değildir. Zamanlama ve hava koşullarıyla ilişkisi, teşhisi doğru yöne çevirir.
Gözle muayene: üç şeye bakılır
Elektrot ucunda oluşan koyu, mat tabaka yalıtkandır ve akımı düşürür. Parlak metal yüzey beklenir.
Elektrodu tutan beyaz seramik gövdedeki en küçük çatlak bile kaçak akım yolu yaratır. Sinyal toprağa kaçar ve alev okunamaz.
Elektrot ucunun brülöre olan mesafesi ve açısı üreticinin belirlediği değerde olmalıdır. Ucun alevin içinde kalması şarttır.
Mikroamper ölçümü (servis işi)
Elektrodun gerçek performansını gösteren tek yöntem, cihaz çalışırken iyonizasyon akımının ölçülmesidir. Multimetre mikroamper kademesine alınır ve elektrot devresine seri bağlanır — yani akımın içinden geçtiği bir halka oluşturulur.
| Gözlem | Yorum |
|---|---|
| Akım üreticinin verdiği alt sınırın üzerinde ve kararlı | Elektrot ve devre sağlam |
| Akım sınırın altında | Elektrot oksitli/yıpranmış veya alev kalitesi düşük |
| Akım var ama dalgalanıyor | Alev kararsız — gaz basıncı, baca, brülör |
| Akım hiç yok | Elektrot kopuk, kablo kopuk veya topraklama yok |
| Ölçüm normal ama arıza sürüyor | Kart tarafındaki okuma devresi |
Kabul edilebilir alt sınır cihaz modeline göre değişir; bu yüzden mutlak bir sayı vermek yanıltıcı olur. Belirleyici olan, ölçülen değerin üreticinin o model için verdiği sınırla karşılaştırılmasıdır.
Topraklama: en çok atlanan neden
İyonizasyon akımı, devresini toprak üzerinden tamamlar. Bu, sıradan bir detay gibi görünse de pratikte en sinsi arıza kaynağıdır:
- Topraklama yoksa akım yolu kapanmaz; cihaz kusursuz yandığı hâlde alevi göremez.
- Faz-nötr ters bağlıysa (priz polaritesi hatalı) ölçüm devresi doğru çalışmaz.
- Topraklama zayıfsa akım düşer; arıza aralıklı çıkar — en can sıkıcı senaryo.
Bu yüzden "elektrot değiştirdim, arıza geçmedi" vakalarında ilk bakılacak yer parça değil prizdir. Kontrolü hızlıdır, maliyeti yoktur ve pek çok gereksiz parça alımını önler.
Ateşleme elektrodu ile farkı
| Ateşleme elektrodu | İyonizasyon elektrodu | |
|---|---|---|
| Görevi | Kıvılcım üretir, alevi başlatır | Alevin varlığını ölçer |
| Ne zaman çalışır? | Yalnız açılışta | Sürekli |
| Arıza belirtisi | Alev hiç oluşmaz | Alev oluşur, sonra söner |
| Tipik kod | Ateşleme hatası | Alev kaybı / algılama hatası |
| Sesle ipucu | Kıvılcım sesi yok | Kıvılcım sesi var, alev tutmuyor |
Bazı kombi modellerinde bu iki işlev tek bir elektrot tarafından yürütülür. Bu tip cihazlarda tek bir kirli elektrot hem kıvılcımı zayıflatır hem alev sinyalini bozar — yani iki ayrı arıza gibi görünen durumun tek bir nedeni olabilir.
Sık Sorulan Sorular
Alevin varlığını elektriksel olarak algılar. Alev içindeki iyonlaşmış gazlardan geçen çok küçük bir akımı ölçer; bu akım kaybolduğunda cihaz alev yok kabul eder ve güvenlik gereği gazı keser.
Çünkü cihaz alevi gözle değil elektriksel olarak algılar. Elektrot oksitlenmişse, porseleninde çatlak varsa ya da topraklama zayıfsa alev fiilen yandığı hâlde ölçülemez ve cihaz gazı keser.
Gerçek test, cihaz çalışırken mikroamper kademesindeki multimetrenin elektrot devresine seri bağlanmasıyla yapılan akım ölçümüdür. Enerjili ve gazlı çalışma gerektirdiği için yetkili servis işidir. Ev koşullarında yalnız gözle muayene yapılabilir.
En sık atlanan neden topraklama ve priz polaritesidir. İyonizasyon akımı devresini toprak üzerinden tamamlar; topraklama yoksa veya faz-nötr ters bağlıysa cihaz sağlam olduğu hâlde alevi göremez. Gaz basıncı düşüklüğü ve baca geri tepmesi de aynı belirtiyi verir.
Geçici rahatlama sağlar. Oksitlenme ilerlemişse temizlik birkaç hafta içinde etkisini yitirir. Porselen izolatörde çatlak varsa temizlik hiç işe yaramaz, çünkü sinyal çatlaktan kaçmaktadır. Kısa aralıklarla tekrarlayan arızalarda değişim doğrudur.
İşlevleri farklıdır: ateşleme elektrodu kıvılcım üretip alevi başlatır, iyonizasyon elektrodu alevin varlığını ölçer. Bazı modellerde iki işlev tek elektrot tarafından yürütülür; bu cihazlarda tek bir kirli elektrot her iki sorunu birden yaratabilir.
Çünkü ölçülen akım mikroamper mertebesinde çok küçüktür. Çatlak, bu zayıf sinyal için bir kaçak yolu oluşturur ve akım alev yerine gövdeye kaçar. Cihaz alevi göremez; en küçük çatlak bile arıza üretebilir.
Sabit bir süre yoktur; yanma kalitesine, gaz temizliğine ve kullanım yoğunluğuna bağlıdır. Yıllık bakımda kontrol edilmesi ve gerektiğinde temizlenmesi ömrünü uzatır. Uçta kalıcı oksit veya izolatörde çatlak varsa değişim gerekir.
Büyük olasılıkla değil. Akşam saatlerinde bölge gaz tüketimi zirveye çıkar ve şebeke basıncı düşer; alev tutunamaz. Arızanın belirli saatlerde yoğunlaşması, gaz basıncı kaynaklı olduğunun güçlü işaretidir.
Sahte alev sinyalidir. Ya gaz valfi tam kapanmıyordur (gerçek gaz geçişi) ya da iyonizasyon devresi nem, kaçak akım veya kart arızası nedeniyle yanlış sinyal üretiyordur. Bu kod güvenlikle ilgilidir; cihaz kullanılmadan servise başvurulmalıdır.
Kullanılabilir; kritik olan malzeme değil geometridir. Ucun brülöre olan mesafesi, açısı ve elektrot uzunluğu orijinaliyle birebir olmalıdır. Birkaç milimetrelik sapma, ucu alevin dışında bırakır ve sinyal hiç okunmaz.
Mikroamper ölçümü cihazın çalışır ve gazlı hâlde olmasını gerektirdiği için önerilmez. Ayrıca elektroda ulaşmak yanma odasının açılmasını ister ve konum milimetrik önemdedir. Muayene ve değişim yetkili servis tarafından yapılmalıdır.
Sonuç
İyonizasyon elektrodu, kombinin "gözü"dür — ama çok zayıf gören bir gözdür: ölçtüğü akım mikroamper mertebesindedir. Bu yüzden en küçük oksit tabakası, en ince çatlak ya da zayıf bir topraklama bile cihazın alevi görememesine yeter.
Teşhiste iki kural belirleyicidir. Birincisi: alev oluşup sönüyorsa iyonizasyon, hiç oluşmuyorsa ateşleme tarafına bakılır. İkincisi ve daha değerlisi: elektrot değiştirildiği hâlde süren arızalarda suçlu genelde parça değil topraklamadır. Prizin polaritesini ve topraklamasını kontrol etmek bedava bir işlemdir ve pek çok gereksiz parça alımını baştan önler.
