Kombi Seri Numarası Nerede Yazar? Marka Marka Etiket Yeri ve Doğru Yedek Parça Seçimi
Kombi Seri Numarası Nerede Yazar? Marka Marka Etiket Yeri ve Doğru Yedek Parça Seçimi
Telefonda en sık duyduğum cümle: “Kombim Baymak, pompası bozuldu, bir pompa gönderir misiniz?” Aynı markanın on yılda çıkardığı modellerde üç farklı pompa, iki farklı 3 yollu grup ve dört farklı plaka eşanjör olabiliyor. Doğru parçanın anahtarı kombinin üzerindeki küçük etikettir. Bu yazıda seri numarasının ve model bilgisinin nerede yazdığını, etiketten neyi okuyacağınızı ve parça siparişinde bize hangi fotoğrafları göndermeniz gerektiğini anlatıyorum.
Seri numarası neden bu kadar önemli?
Kombi üreticileri aynı model adını yıllarca kullanır ama içini sessizce değiştirir. Pompa tedarikçisi değişir, 3 yollu vana Bitron’dan Pakkens’e geçer, plaka eşanjörün pim aralığı birkaç milimetre oynar. Ön paneldeki yazı aynı kalır. Bu yüzden “Eco 3 kombim var” bilgisi çoğu zaman yetmez; hangi yıl, hangi üretim serisi olduğunu bilmek gerekir. Bunu en güvenilir şekilde seri numarası ve tip etiketi söyler.
Yanlış parça sipariş etmenin maliyeti yalnız kargo değildir. Sökülen kombi bir gün daha çalışmaz, servis ikinci kez gelir, bazen de uymayan parça zorlanarak takılır ve conta, rakor ya da soket zarar görür. Parçayı almadan önce iki dakika ayırıp etiketi bulmak bütün bu zinciri keser. Genel seçim kuralları için yedek parça alırken dikkat edilecekler yazımıza da bakabilirsiniz.
✔ Etiketle sipariş
- Model + üretim serisi kesin
- Gaz tipi ve güç belli
- Parça ilk seferde uyar
- Kombi aynı gün çalışır
✕ Tahminle sipariş
- “Aynı marka, uyar herhalde”
- Revizyon farkı gözden kaçar
- Kargo iki kez gider
- Zorlanan rakor ve conta zarar görür

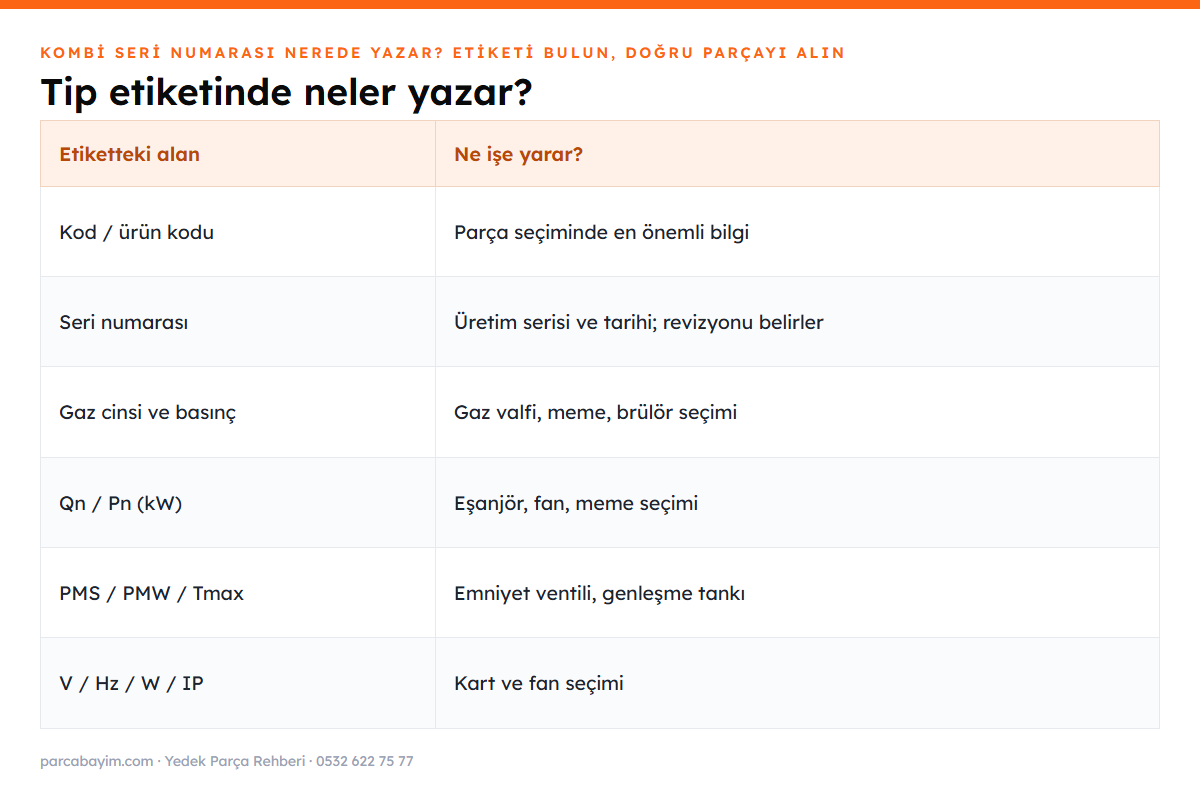

Tip etiketinde neler yazar?
Tip etiketi kombinin kimlik kartıdır. Üreticiye göre düzeni değişse de içerik büyük ölçüde aynıdır. Demirdöküm ademiX montaj ve bakım kılavuzu etiketteki alanları tek tek açıklar; aşağıdaki tablo bu kılavuzdaki listeden derlenmiştir ve diğer markaların etiketlerinde de benzer alanları bulursunuz:
| Etiketteki alan | Anlamı | Parça seçiminde işe yarar mı? |
|---|---|---|
| Pazarlama adı | Kombinin ticari model adı | Evet, ilk eleme |
| Kod / ürün kodu | Üreticinin ürün numarası | Evet, en önemli bilgi |
| Barkod + seri numarası | Cihaza özel numara; içinde üretim tarihi ve ürün numarası | Evet, revizyonu belirler |
| Gaz kategorisi, gaz cinsi, bağlantı basıncı | Doğalgaz (G20) ya da LPG (G31), mbar | Gaz valfi, meme ve brülör için |
| Qn / Pn / Pnc | Isıl yük ve ısı çıkış gücü (kW) | Eşanjör, fan ve meme seçiminde |
| Tmax, PMS, PMW | Azami gidiş sıcaklığı, ısıtma ve sıcak su çalışma basıncı | Emniyet ventili ve genleşme tankı için |
| V, Hz, W, IP | Şebeke gerilimi, frekans, azami elektrik tüketimi, koruma sınıfı | Kart ve fan seçiminde |
Marka marka etiket nerede?
Etiketin yeri markaya, hatta modele göre değişir. Aşağıdaki tabloda yalnız elimizdeki üretici kılavuzlarında açıkça yazan bilgileri verdim; kılavuzun yer belirtmediği markalarda sahada en sık rastladığımız noktaları ayrıca belirttim. Kendi kombinizin kılavuzu her zaman önceliklidir.
| Marka / model | Etiket nerede? | Dayanak |
|---|---|---|
| Demirdöküm ademiX | Elektronik kutusunun arka tarafı ve ürünün üst tarafı; seri no ve ürün tanımı ayrıca ön kapağın altındaki etikette | Montaj ve bakım kılavuzu 0020313926, bölüm 3.2-3.3 |
| Bosch Condens 2000 W | Cihazın tip etiketi ya da dış manto üzerindeki etiket; üretim tarihi “FD” ile başlayan kodla yazar | Kullanma kılavuzu 6 720 641 169, “Cihaz Dataları” |
| Baymak Duotec Compact | Bilgi etiketi: kombi modeli, seri numarası ve gaz tipi | Kullanma kılavuzu, bölüm 4.1 |
| ECA Citius Premix | Bilgi etiketi: gaz tipi, gaz besleme basıncı, azami su basıncı, anma gerilimi | Kullanma kılavuzu, bölüm 4.4 |
| Diğer markalar | Sahada en sık: ön kapağın iç yüzü, alt kapağın arkası, cihazın yan ya da alt yüzü | Saha gözlemi |
Etiketi ararken ön kapağı sökmeniz gerekebilir. Kapak çoğu modelde alttaki iki vidayla tutulur; vidaları söktükten sonra kapağı alttan kendinize çekip yukarı kaldırırsınız. Bu işlemi yaparken kombinin elektriğini kesin ve içerideki sıcak borulara dokunmayın. Kapağı açmak istemiyorsanız önce garanti belgesine ve faturaya bakın: seri numarası orada da yazar.
Seri numarasından üretim tarihi nasıl okunur?
Bazı üreticiler üretim tarihini seri numarasının içine gömer. Demirdöküm ademiX kılavuzu bunu açıkça tarif eder: barkodlu seri numarasında 3. ile 6. rakamlar üretim tarihini (yıl / hafta), 7. ile 16. rakamlar ürün numarasını gösterir. Yani seri numarası 2123180010012345… diye başlayan bir cihaz 2023 yılının 18. haftasında üretilmiş, ürün numarası 0010012345 olan bir kombidir (örnek numara temsilidir).
Bosch tarafında üretim tarihi ayrı bir “FD” koduyla verilir; kullanma kılavuzundaki “Cihaz Dataları” bölümünde bu kodun yazılacağı satır vardır. Diğer markalarda kod yapısı farklıdır ve her zaman kılavuzda açıklanmaz. Böyle durumlarda tarihi tahmin etmeye çalışmayın; seri numarasının tamamını bize iletmeniz yeterli olur.
Etiket yoksa ya da okunmuyorsa ne yapmalı?
Eski kombilerde etiket ısıdan kararmış, buhardan kabarmış ya da tamamen düşmüş olabilir. Bu durumda doğru parçaya giden ikinci yol parçanın kendi üzerindeki koddur. Pompaların, gaz valflerinin, 3 yollu motorların ve plaka eşanjörlerin çoğunda üretici etiketi ya da gövdeye basılmış bir kod bulunur.
- Pompa: motor gövdesindeki etikette tip (ör. 15/5, 15-50) ve güç yazar; okuma için Wilo pompa etiketleri yazımıza bakın.
- Gaz valfi: SIT, Honeywell gibi valflerde model ve kod etikette yazar; SIT gaz valfi etiketi rehberimiz var.
- Plaka eşanjör: gövdedeki damga ve plaka sayısı ile iki sabitleme pimi arasındaki mesafe en güvenilir ölçüdür.
- 3 yollu motor: gerilim (220 V / 24 V), soket tipi ve mil boyu fotoğraftan okunur.
- Kart: kartın üzerindeki etikette üretici kodu ve yazılım sürümü bulunur.
Etiket de parça kodu da yoksa son çare ölçü ve fotoğraftır: bağlantı çapı, vida sayısı, soket biçimi ve parçanın kombideki konumu birlikte değerlendirilir. Bu iş deneyim ister; tahminle sipariş vermek yerine fotoğrafları bize göndermeniz daha güvenlidir.

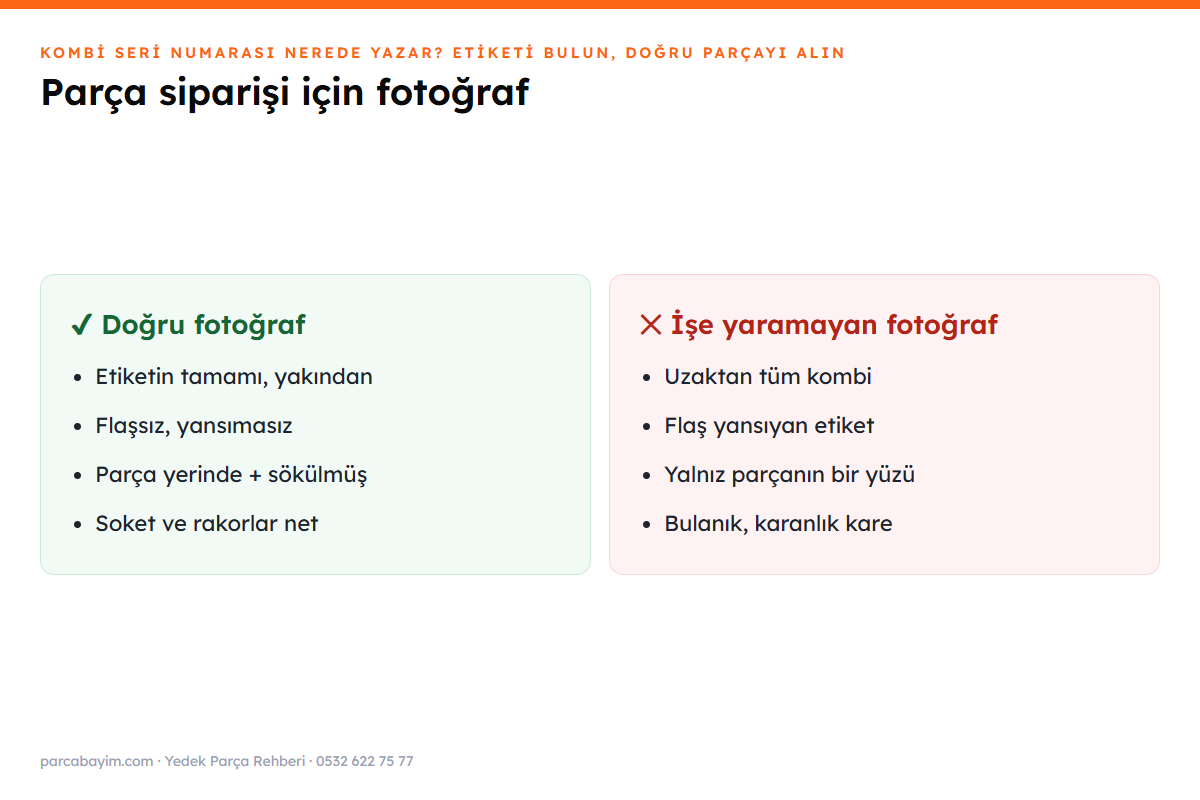

Parça siparişinde bize ne göndermelisiniz?
Etiketin tamamı okunacak şekilde, flaş yansıması olmadan yakından bir fotoğraf.
Ekran ve düğmelerin göründüğü ön panel fotoğrafı; model ailesini hızlıca ayırt eder.
Parça yerindeyken bir, söküldükten sonra üzerindeki etiket ya da kod görünecek şekilde bir fotoğraf.
Soket, rakor ve vida yerlerinin yakın çekimi; revizyon farkı çoğu zaman burada görünür.
Bu dört fotoğrafı WhatsApp hattımıza gönderdiğinizde parçayı stoktan eşleştirip fiyatıyla dönüyoruz. Fotoğrafın net olması, uzun bir açıklamadan daha çok işe yarar.
Sıkça Sorulan Sorular
Tip etiketinde (bilgi etiketi) yazar. Etiket çoğu kombide ön kapağın içinde ya da alt kenarında, bazı modellerde elektronik kutusunun arkasında veya cihazın üst tarafındadır. Garanti belgesinde ve faturada da bulunur.
Demirdöküm ademiX kılavuzuna göre seri numarası ürünün üst tarafındaki etikette ve cihaz tip etiketinde, ayrıca ön kapağın altındaki etikette bulunur. Tip etiketi fabrika çıkışında elektronik kutusunun arka tarafına da yapıştırılır.
Bosch kullanma kılavuzlarında üretim tarihi “FD” ile başlayan ayrı bir kodla belirtilir. Bu kod tip etiketinde ya da dış manto üzerindeki etikette yer alır.
Demirdöküm ademiX kılavuzunda 3. ile 6. rakamlar üretim yılı ve haftasını, 7. ile 16. rakamlar ürün numarasını gösterir. Diğer markalarda yapı farklı olabilir; seri numarasının tamamını göndermeniz yeterlidir.
Aynı model adı yıllarca kullanılır ama içindeki pompa, 3 yollu vana ya da plaka eşanjör değişebilir. Seri numarası hangi üretim serisi olduğunu gösterdiği için doğru parçayı ilk seferde seçmemizi sağlar.
Önce garanti belgesine ve faturaya bakın. Orada da yoksa arızalı parçanın kendi üzerindeki etiket ya da kod ile bağlantı noktalarının fotoğrafı çoğu zaman yeterli olur.
Kapağı açmadan önce kombinin elektriğini kesin ve içerideki sıcak borulara dokunmayın. Kapağın arkasındaki kapalı yanma odasının vidalarını sökmeyin; etiket için buna gerek yoktur.
Baymak ve ECA kılavuzlarının garanti bölümlerine göre ürün üzerindeki orijinal seri numarasının silinmesi veya tahrif edilmesi garanti belgesini geçersiz kılar. Etiketi koruyun.
Tip etiketi, kombinin önü, arızalı parça (yerinde ve sökülmüş) ve bağlantı noktalarının yakın çekimi. Bu dört fotoğrafla çoğu parçayı ilk seferde eşleştiriyoruz.
Sonuç
Doğru yedek parçanın yolu kombinin etiketinden geçer. Etiketi bir kez bulup fotoğrafını telefonunuzda saklarsanız bir sonraki arızada hem servise hem parça satıcısına aynı bilgiyi saniyeler içinde iletebilirsiniz. Etiket yoksa parçanın kendi kodu ve net fotoğraflar işi görür; tahminle sipariş vermeyin.
- Demirdöküm ademiX P18/24-AS/1, P24/28-AS/1 montaj ve bakım kılavuzu 0020313926 (bölüm 3.2-3.3)
- Bosch Condens 2000 W kullanma kılavuzu 6 720 641 169 (2014/02)
- Baymak Duotec Compact 24 kullanma kılavuzu 300032317
- E.C.A. Citius Premix kullanma ve montaj kılavuzu
