Hava Prosestatı Nedir? Kombi Hava Basınç Şalteri Çalışma Prensibi ve Parçaları
Hava Prosestatı Nedir? Kombi Hava Basınç Şalteri Çalışma Prensibi ve Parçaları
Hava prosestatı, kombinin gaz açmadan önce sorduğu tek soruya cevap veren parçadır: baca gerçekten açık mı? Bu yazıda prosestatın içinde ne olduğunu, milimetre bar mertebesindeki bir basınç farkının nasıl elektrik sinyaline dönüştüğünü, kontak uçlarının anlamını ve doğru parçanın nasıl seçildiğini anlatıyoruz.
Hava prosestatı nedir, ne iş yapar
Fanlı bir kombide yanma, ancak atık gazın güvenle dışarı atılabildiği koşulda başlayabilir. Cihaz bunu varsaymaz, kanıt ister. Kanıtı üreten eleman fan, kanıtı okuyan eleman ise hava prosestatıdır. Türkçede hava basınç şalteri, hava presostatı ya da kısaca prosestat olarak anılır; üçü de aynı parçadır.
Prosestat bir sensör değil, bir anahtardır. Basıncı ölçüp karta sayı göndermez; yalnızca belirli bir eşiğin aşılıp aşılmadığına göre bir elektrik kontağını açar ya da kapatır. Kart için bu, açık kapalı bir izin sinyalidir. Kontak kapanmazsa gaz valfi hiç açılmaz.
Bu yapı sayesinde prosestat, kombinin en kritik güvenlik zincirlerinden birinin halkasıdır. Baca tıkalıysa, fan dönmüyorsa ya da baca hattında bir kaçak varsa gereken basınç farkı oluşmaz, kontak kapanmaz ve cihaz yanmaz. Yani cihazın çalışmaması bir arıza değil, tasarlanmış bir korumadır.

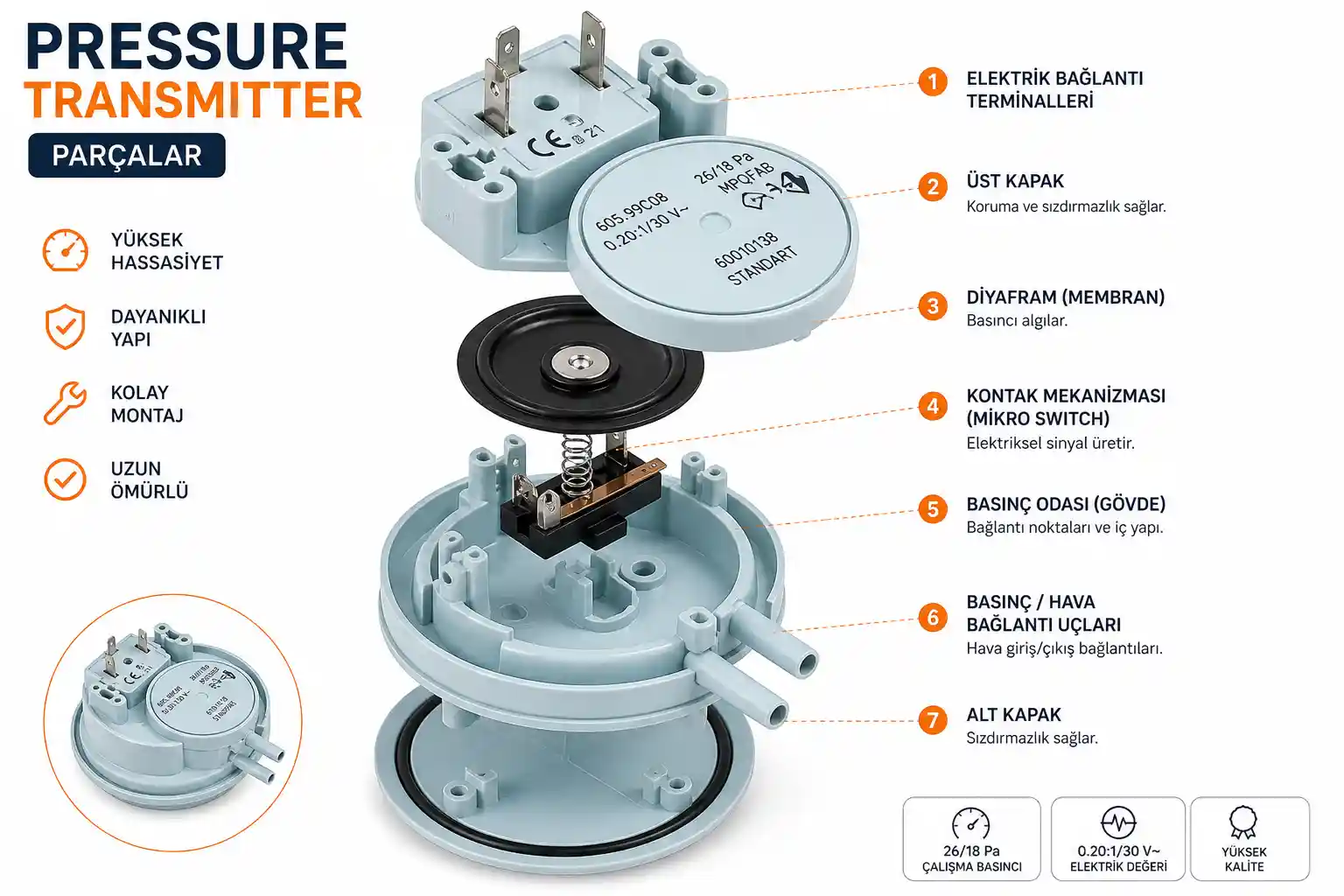

İç yapı: parça parça
Prosestatın içi sanıldığından basittir ama her parçanın belirli bir görevi vardır. Aşağıdaki tablo bu bölümleri ve bozulduklarında ne olduğunu gösterir.
| Bölüm | Görevi | Bozulunca ne olur |
|---|---|---|
| Diyafram | Basınç farkını mekanik harekete çevirir | Sertleşir ya da yırtılır, hareket oluşmaz |
| Ayar yayı | Diyaframı geri iter, devreye girme eşiğini belirler | Yorulursa eşik kayar, cihaz erken ya da geç onay verir |
| İtici pim | Diyaframın hareketini anahtara aktarır | Sıkışırsa hareket iletilmez |
| Mikro anahtar | Kontakları açıp kapatır | Kontaklar oksitlenir, devre tamamlanmaz |
| Kontak uçları | Kart ile elektriksel bağlantıyı kurar | Gevşek ya da oksitli uçta sinyal kesilir |
| Basınç nipelleri | Silikon hortumların bağlandığı ağızlar | Çatlak nipelde basınç kaçar |
| Gövde ve kapak | Bölmeleri birbirinden ayırır | Sızdıran gövdede iki taraf eşitlenir, sinyal oluşmaz |
Prosestatın dışında kalan ama onunla birlikte çalışan iki eleman daha vardır: basıncın alındığı venturi noktası ve oraya bağlanan ince silikon hortumlar. Prosestat sağlam olsa bile bu ikisi tıkalı ya da çatlaksa sinyal oluşmaz. Bu yüzden parça arıza aramasında bu üçlü birlikte değerlendirilir.
Çalışma prensibi: basınç farkından elektrik sinyaline
Prosestat mutlak basınç değil, iki nokta arasındaki farkı okur. Gövdesi içeriden diyaframla iki bölmeye ayrılmıştır; her bölme kendi nipeliyle ayrı bir noktaya bağlanır. Fan çalıştığında bu iki nokta arasında küçük bir basınç farkı oluşur.
Fark, diyaframın bir yüzeyine kuvvet uygular. Kuvvet, ayar yayının direncini yendiği anda diyafram hareket eder ve itici pim mikro anahtara basar. Anahtar konum değiştirir, kart beklediği sinyali alır ve ateşleme dizisi başlar. Fan durduğunda fark ortadan kalkar, yay diyaframı geri iter ve anahtar ilk konumuna döner.
Buradaki değerler çok küçüktür. Kombilerde devreye girme eşiği genellikle milimetre bar mertebesindedir; yani bir bardağın içindeki suyun birkaç santimetrelik yüksekliğine denk gelen bir basınç farkı yeterlidir. Bu kadar küçük bir değerle çalışıldığı için hortumdaki iki milimetrelik bir çatlak ya da içinde biriken birkaç damla su, sistemi tamamen devre dışı bırakabilir.
Bağlantı biçimi cihaz tasarımına göre değişir. Bazı cihazlarda fanın emiş tarafındaki negatif basınç kullanılır, bazılarında basma tarafındaki pozitif basınç okunur, bazılarında ise iki nokta arasındaki fark ölçülür. Bu yüzden hortumların hangi nipele takıldığı önemlidir ve ters bağlanan bir hortum arızayı sürdürür.
Kontak uçları ne anlama gelir
Prosestatın üzerinde genelde üç bağlantı ucu bulunur ve bunlar bir anahtarın klasik üç ucudur. Ortak uç, normalde kapalı uç ve normalde açık uç.
Cihaz beklemedeyken, yani fan dönmüyorken, ortak uç ile normalde kapalı uç arasında bağlantı vardır. Fan çalışıp basınç farkı oluştuğunda anahtar konum değiştirir; normalde kapalı bağlantı kesilir, ortak uç ile normalde açık uç arasında bağlantı kurulur. Kart, yanma iznini bu ikinci konumdan alır.
Bu iki kademeli yapı bir güvenlik özelliğidir. Kart yalnız kontağın kapandığını değil, önce açık olması gerektiğini de kontrol edebilir. Prosestat bir şekilde sürekli kapalı kalmışsa, örneğin kontakları yapışmışsa, kart bunu da fark eder ve cihaz yine çalışmaz. Bu yüzden prosestat kontaklarını köprülemek yalnız tehlikeli değil, çoğu cihazda işe de yaramaz.
Prosestat çeşitleri ve yoğuşmalı cihazlarda durum
Prosestatlar birkaç açıdan farklılaşır ve bu farklar parça seçiminde belirleyicidir.
- Eşik değerine göre: Her cihaz kendi fan kapasitesine ve baca direncine göre belirlenmiş bir eşikle çalışır. Görüntüsü aynı iki parçanın eşiği farklı olabilir.
- Bağlantı sayısına göre: Tek nipelli modeller tek noktadaki basıncı ölçer; çift nipelli modeller iki nokta arasındaki farkı okur.
- Ayarlanabilir ve sabit tip: Bazı modellerde fabrika ayarı sabittir, bazılarında sınırlı bir ayar imkânı bulunur. Ayarla oynamak servis işidir.
- Bacalı ve hermetik cihazlarda: Bacalı fanlı cihazlarda prosestat baca çekişini, hermetik cihazlarda ise çift borulu baca hattındaki farkı doğrular.
- Montaj yönüne göre: Diyaframlı olduğu için montaj yönü performansı etkiler; parça, kılavuzda belirtilen konumda takılmalıdır.
Yoğuşmalı cihazlarda tablo biraz farklıdır. Birçok yoğuşmalı modelde bu görevi fanın kendi devir kontrolü üstlenir; kart fanın hızını doğrudan izler ve beklenen devirden sapma olursa yanmaya izin vermez. Yine de bazı yoğuşmalı cihazlarda prosestat ya da eşdeğer bir emniyet düzeneği bulunur. Cihazınızda hangisinin olduğu montaj kılavuzundan görülür. Prosestat ve silikon hortum gibi parçalar ParçaBayim'de stokta bulunur, model etiketiyle doğrulanır.
Prosestat nasıl ölçülür
Prosestatın sağlam olup olmadığı, kontağın fan çalışırken konum değiştirip değiştirmediğine bakılarak anlaşılır. Bu bir servis işlemidir; cihazın kapağı açık ve elektrik altındayken yapılır.
Cihaz kapalıyken ortak uç ile normalde kapalı uç arasında süreklilik olmalıdır. Yoksa anahtar zaten arızalıdır.
Nipellere giden silikon hortumların takılı, çatlaksız ve su tutmuyor olduğunu doğrulayın. Ölçüm öncesi bu şart sağlanmalıdır.
Cihaz kalkışa geçtiğinde fan devreye girer. Bu anda kontağın konum değiştirmesi beklenir.
Fan dönerken ortak uç ile normalde açık uç arasında süreklilik oluşmalıdır. Oluşmuyorsa ya basınç farkı yetersizdir ya anahtar bozuktur.
Basınç farkı yeterliyse ve kontak hâlâ kapanmıyorsa arıza prosestattadır. Fark yetersizse arıza fan, hortum, venturi ya da baca tarafındadır.
Doğru prosestat nasıl seçilir
Prosestat seçiminde en sık yapılan hata, görüntüye bakarak karar vermektir. Dıştan neredeyse aynı görünen iki parçanın devreye girme eşiği farklı olabilir ve yanlış eşikli bir parça iki türlü sorun çıkarır. Eşik gereğinden yüksekse cihaz hiç kalkmaz; gereğinden düşükse baca kısmen tıkalıyken bile onay verir ve güvenlik zayıflar.
Seçimde bakılacaklar sırayla şunlardır: cihazın tam model adı ve kW değeri, eski parçanın üzerindeki etiket ve kod, nipel sayısı ve yönü, kontak tipi ve klemens düzeni, gövde ölçüsü ile montaj yönü. Eski parçanın etiketini net bir fotoğrafla kaydetmek, seçimi neredeyse kesinleştirir.
Orijinal ve muadil ayrımında da ölçü şudur: muadil parçanın üreticisi ve teknik verileri belli olmalıdır. Üreticisi bilinmeyen, üzerinde hiçbir değer yazmayan bir emniyet parçası tercih edilmemelidir. Bu, fiyat farkının kabul edilebilir olmadığı parça gruplarından biridir.
Sık Sorulan Sorular
Fanın çalıştığını ve baca hattının açık olduğunu elektronik karta onaylar. Onay gelmezse kart gaz valfini açmaz ve cihaz yanmaz. Yani atık gazın ortama dolmasını önleyen güvenlik zincirinin bir halkasıdır.
Evet, aynı parça için kullanılan farklı adlardır. Hava basınç şalteri, hava presostatı ve prosestat aynı elemanı anlatır. Su basınç şalteri ise farklı bir parçadır ve ısıtma devresi basıncını izler.
Eşik değeri milimetre bar mertebesindedir ve cihaz modeline göre değişir. Değer genellikle parçanın gövdesinde yazar. Bu yüzden yedek parça seçilirken eşik değeri mutlaka eşleştirilmelidir.
Genelde hiç çalışmaz. Fan dönebilir, cihaz birkaç saniye bekler ve ardından fan ya da baca ile ilgili bir hata verip kilitlenir. Alev hiç oluşmaz, çünkü gaz valfine izin verilmez.
Çünkü prosestatın okuduğu basınç farkı çok küçüktür. Hortumdaki bir çatlak, ezilme ya da içinde biriken birkaç damla su, farkın prosestata ulaşmasını engeller. Prosestat sağlam olsa bile sinyal oluşmaz.
Kesinlikle olmaz. Köprüleme, baca tıkalıyken bile cihazın yanmasına izin verir ve bu doğrudan can güvenliği riskidir. Ayrıca çoğu cihazda kart bekleme konumunu da kontrol ettiği için köprüleme zaten işe yaramaz.
Bazı modellerde sınırlı bir ayar imkânı vardır ama bu bir servis işlemidir ve keyfi yapılmaz. Eşik değeriyle oynamak, cihazın güvenlik davranışını değiştirir. Doğru yaklaşım, cihaza uygun eşiğe sahip parçayı kullanmaktır.
Birçok yoğuşmalı modelde bu görevi fanın devir kontrolü üstlenir. Yine de bazı yoğuşmalı cihazlarda prosestat ya da eşdeğer bir emniyet düzeneği bulunur. Cihazınızda hangisinin olduğunu montaj kılavuzundan görebilirsiniz.
Cihazın tam model adı ve kW değeri, eski parçanın etiketi, nipel sayısı ve yönü, kontak düzeni ile gövde ölçüsüne bakılır. Görüntü benzerliği yeterli değildir; eşik değeri eşleşmelidir.
Sonuç
Hava prosestatı küçük ve ucuz bir parçadır ama kombinin yanma iznini veren zincirin tam ortasında durur. İçindeki diyafram, yay ve mikro anahtar üçlüsü, milimetre bar mertebesindeki bir basınç farkını bir elektrik kontağına çevirir. Bu kadar küçük değerlerle çalıştığı için çevresindeki hortumlar ve venturi deliği de en az kendisi kadar önemlidir.
Parça değişecekse eşik değeri, nipel düzeni ve kontak yapısı cihazla eşleşmelidir; görüntü benzerliği yeterli değildir. Prosestat, fan motoru ve silikon hortum gibi parçalar için ParçaBayim Konya deposundan Türkiye geneline gönderim yapıyoruz; model uyumunu doğrulamak için 0532 622 75 77 numarası açıktır.
