SIT 845 Sigma Gaz Valfi 22 V DC 0020200723 - Vaillant, Protherm

SIT 845 Sigma Gaz Valfi 22 V DC 0020200723 - Vaillant, Protherm - Vaillant turboTEC / atmoTEC pro ve plus 2015 sonrası ile Protherm Panther / Gepard kombiler (22 V DC, mavi + turuncu bobinli)

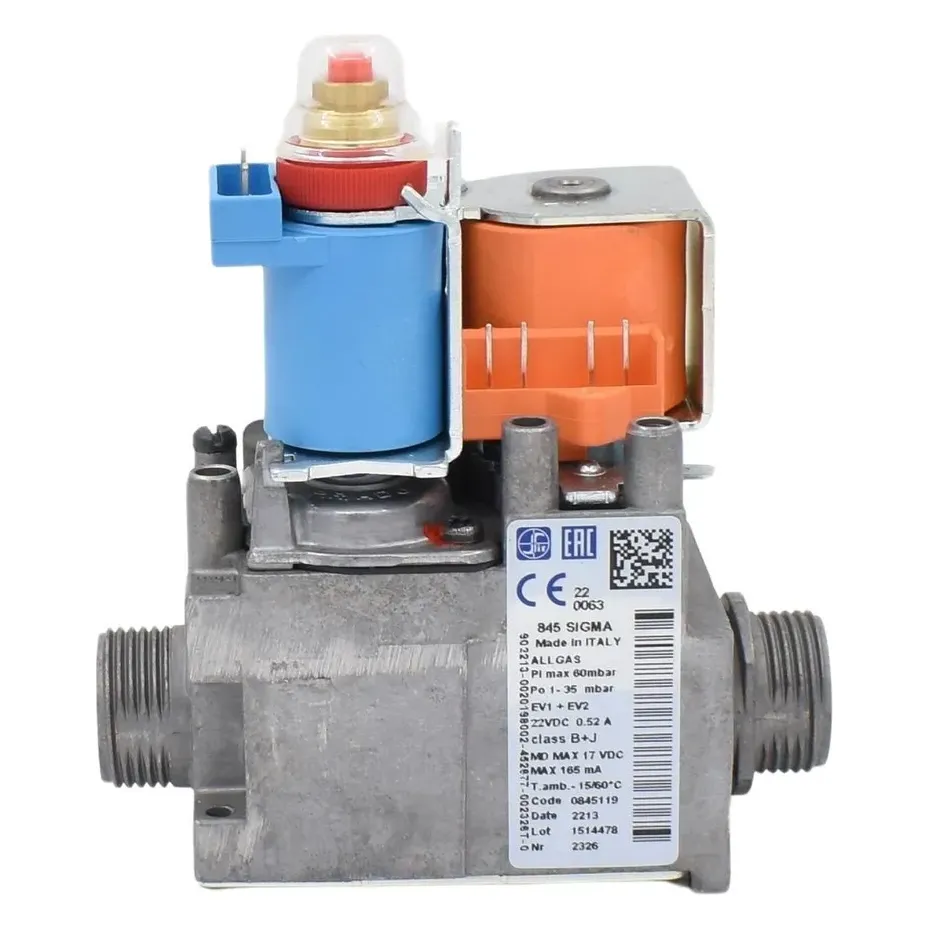

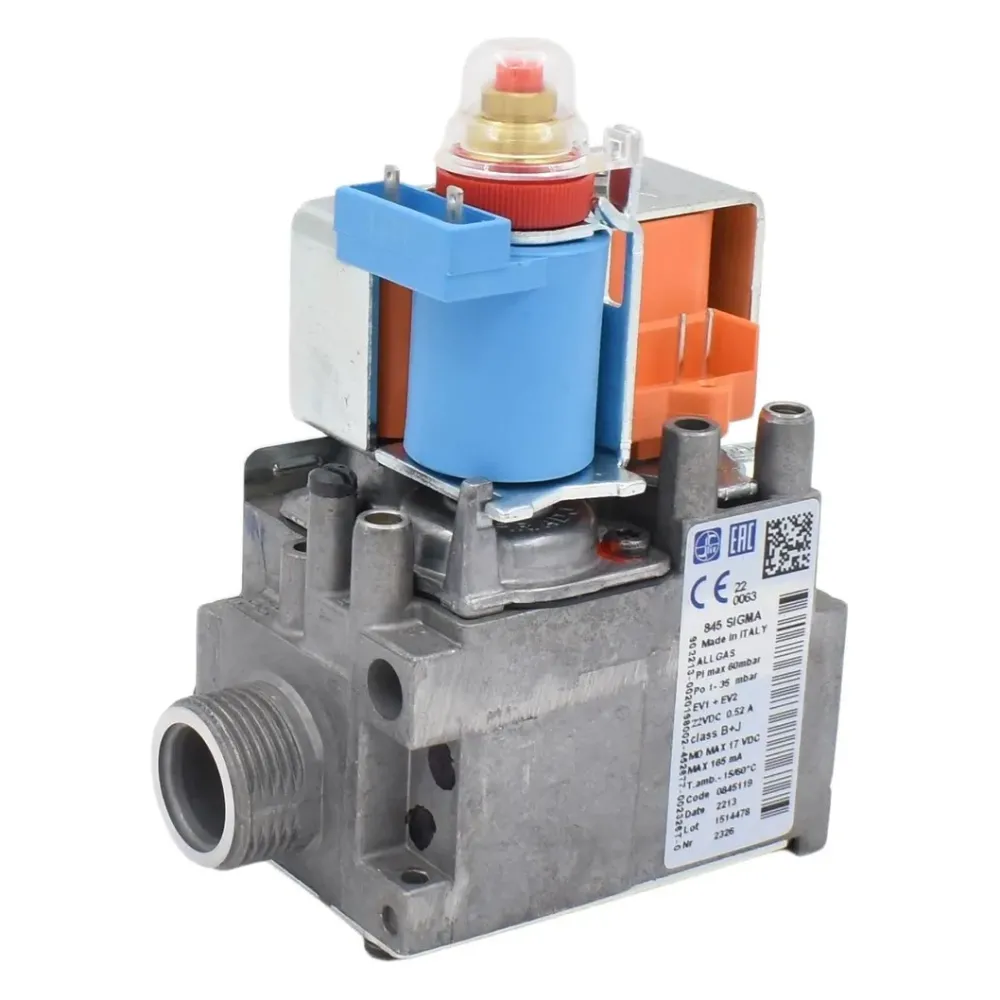

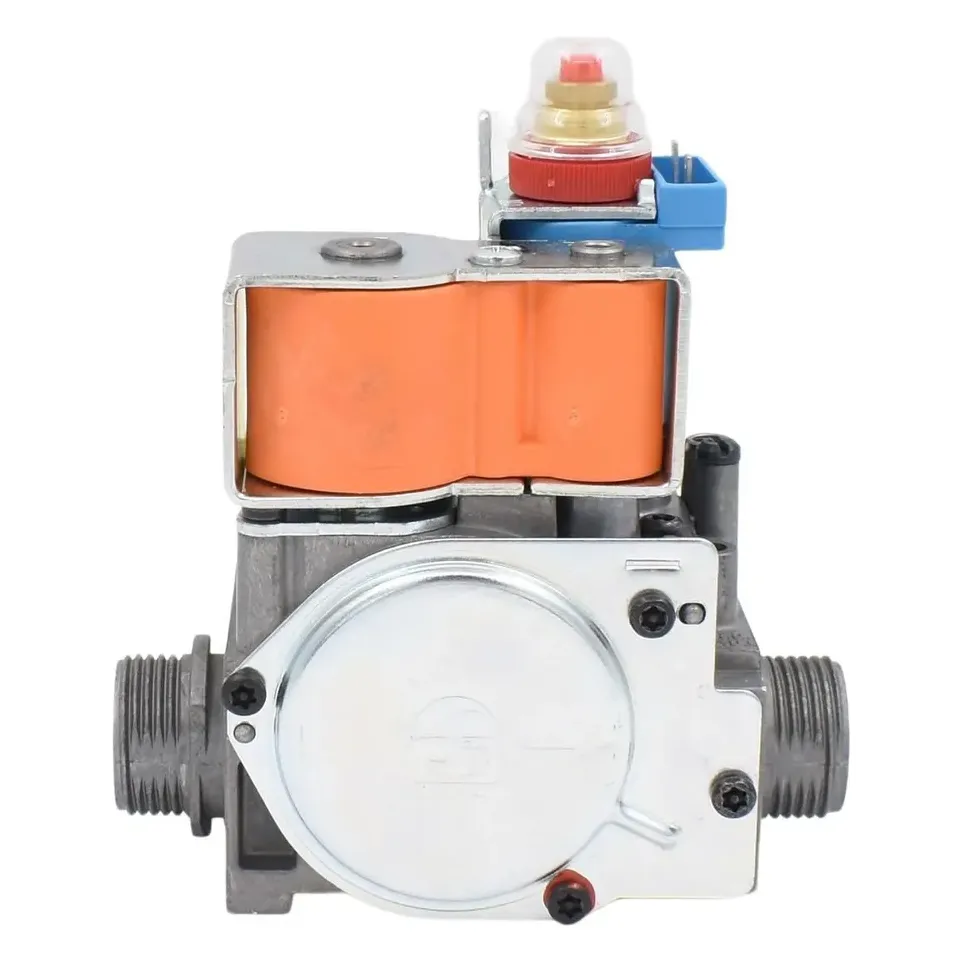

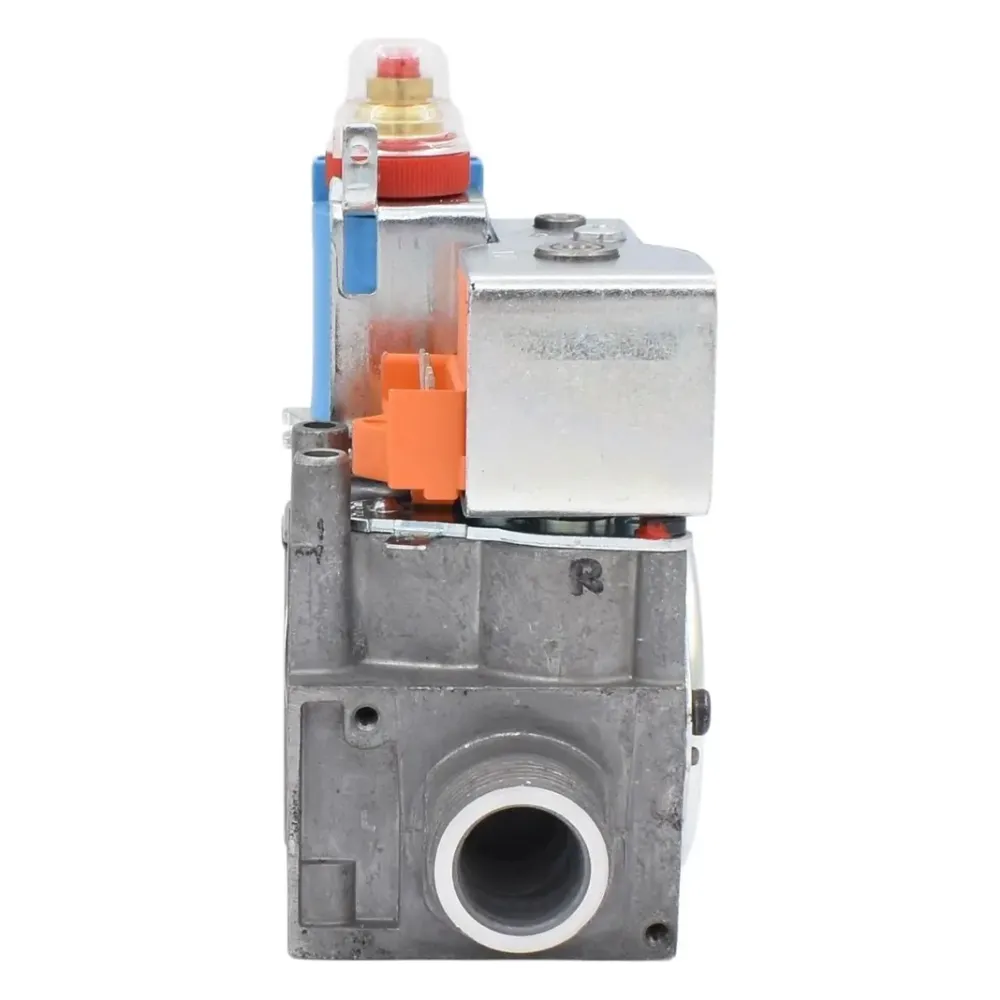

Orijinal SIT 845 Sigma gaz valfi 0.845.119, 22 V DC sürüm: alüminyum gövde, kırmızı-şeffaf ayar kapağı, mavi emniyet + turuncu modülasyon bobini; Vaillant 0020200723 / Protherm 0020200660, Vaillant turboTEC / atmoTEC pro ve plus 2015 sonrası ile Protherm Panther / Gepard kombiler (22 V DC, mavi + turuncu bobinli) cihazlarında brülöre giden gazı iki emniyet ventiliyle kesip modülasyon bobiniyle oranlayan gaz armatürüdür. Gerilim: 22 V DC; EV1 + EV2 0,52 A class B+C; modülasyon maks. 105 mA; bobin: Mavi emniyet + turuncu modülasyon bobini, kırmızı-şeffaf ayar kapağı; bağlantı: G 3/4 dış dişli giriş-çıkış. Kod karşılıkları: Vaillant 0020200723; Protherm 0020200660; SIT 0.845.119 (845119). Gaz valfi emniyet parçasıdır: sipariş öncesi eski valfin etiketindeki model, kod ve gerilim satırını bu sayfadaki fotoğraflarla karşılaştırın.

Kombide gaz valfi (gaz armatürü), şebeke gazını brülöre kontrollü veren emniyet ve modülasyon parçasıdır: seri bağlı iki emniyet ventili (EV1 ve EV2) enerji kesilince gazı milisaniyeler içinde keser, modülasyon bobini karttan gelen akıma göre çıkış basıncını değiştirerek alev boyunu ayarlar. Yoğuşmalı (premix) valflerde ayrıca fandan gelen hava basıncına göre gazı 1:1 oranlayan pnömatik regülatör bulunur. Piyasadaki valfler birkaç aileye ayrılır: SIT 845 Sigma (konvansiyonel hermetik ve bacalı kombiler), SIT 848 ve 898 Sigma (yoğuşmalı premix), Honeywell / Resideo VK8515MR, VK8205VE, VK4205VE, VK4105, Siemens VGU, Dungs ve yüksek kapasiteli kazanlar için ebm-papst GB-ND. En kritik ayrım gerilimdir: aynı gövdeli valfin 230 V AC ve 22-24 V DC sürümleri dışarıdan neredeyse aynı görünür, yalnız bobin rengi ve etiket farklıdır. Valf markaya değil aileye, gerilime, bobine ve bağlantı biçimine göre seçilir; aşağıdaki listeler cihaz üreticilerinin parça kodlarına ve yurt dışı OEM kataloglarına göre derlenmiştir.

Yerine Geçtiği Orijinal Parçalar

Uyumlu Kombi Markaları ve Modelleri

Aşağıdaki cihazlar bu parçayı fabrika çıkışı ya da karşılığı olarak kullanır. Aynı model adı farklı üretim yılında farklı valf ailesi veya gerilim kullanmış olabilir; parantezdeki kodlar cihaz üreticisinin parça numaralarıdır. Belirleyici olan eski valfin etiketidir.

Doğru Gaz Valfini Seçmek İçin 6 Adım

1. Valf ailesi: Eski valfin üzerindeki üretici ve model yazısını okuyun: SIT 845 Sigma (konvansiyonel kombiler), SIT 848 / 898 Sigma (yoğuşmalı premix), Honeywell / Resideo VK4105, VK8515, VK8205VE, VK4205VE, Siemens VGU, Dungs ve ebm-papst GB-ND aileleri birbirinin yerine geçmez.
2. Gerilim: En sık yapılan hata budur. Aynı model valfin 230 V AC ve 22-24 V DC sürümleri vardır ve dışarıdan neredeyse aynıdır; yalnız bobin rengi ve etiket farklıdır (örneğin SIT 848 Sigma: siyah bobin 230 V, turuncu bobin 22 V DC). Yanlış gerilim valfi açtırmaz veya bobini yakar.
3. Bobin rengi ve soket: Mavi, turuncu, beyaz, siyah ve gri bobinler farklı sürümleri gösterir; soket rengi (mavi 24 V, sarı 230 V) ve pin sayısı kart fişiyle birebir eşleşmelidir.
4. Bağlantı biçimi: 3/4 dişli, G 3/4, flanşlı, köşeli (altıgen) geçme, tek giriş geçme ve kolektöre özel bağlantılar vardır. Bağlantı yanlışsa valf hidrolik gruba oturmaz.
5. Konvansiyonel mi yoğuşmalı mı: Yoğuşmalı (premix) valflerde fandan gelen hava sinyaline göre gazı 1:1 oranlayan pnömatik regülatör vardır; konvansiyonel valflerde yoktur. Konvansiyonel cihaza premix valf takılamaz.
6. Kod ve fotoğraf: Etiketteki tam kodu (0845123, 0848160, 0848161, 0848203, 0020200723, 0020019143, VK8205VE1029) bu sayfadaki karşılıklarla eşleştirin. Emin değilseniz eski valfin etiket fotoğrafını WhatsApp hattımıza gönderin; gaz valfi emniyet parçasıdır, yanlış parça takılmaz.

Teknik Özellikler

Kombi Gaz Valfi Hakkında Sıkça Sorulan Sorular
