SIT 848 SIGMA Gaz Valfi Etiket Açılımı: Usta Dilinden Teknik Detaylar (2026)
Kombilerin kalbine giden yolu açan, doğalgazı milimetrik hassasiyetle yanma odasına gönderen en kritik parça gaz valfidir. Premix yoğuşmalı kombilerin dünyada en çok kullandığı "SIT 848 SIGMA" modelinin üzerindeki karmaşık etiket değerlerini, voltajları ve basınç aralıklarını bir ustanın ve mühendisin gözünden detaylıca inceliyoruz. Arızayı doğru teşhis etmek ve orijinal parça seçmek için bu rehber el kitabınız olacak.
- 1. SIT 848 SIGMA Nedir? Neden Bu Kadar Önemlidir?
- 2. Gaz Valfi Etiket Terimleri ve Detaylı Teknik Anlamları
- 3. EV1 ve EV2: Solenoid Bobinlerin Görevi Nedir?
- 4. "Air / Gas Ratio 1:1" (Pnömatik Modülasyon) Ne Demektir?
- 5. Doğru Yedek Parça Nasıl Sipariş Edilir? (Kod Okuma)
- 6. Usta Dilinden 20 Soruda SIT 848 SIGMA Valf Arızaları (SSS)
1. SIT 848 SIGMA Nedir? Neden Bu Kadar Önemlidir?
Eski nesil (konvansiyonel) kombilerde gaz valfleri, anakarttan gelen elektrik voltajının artıp azalmasıyla (modülasyon bobiniyle) açılır ve kapanırdı. Ancak modern Premix Yoğuşmalı cihazlarda işler değişti. İtalyan devi SIT Group tarafından üretilen 848 SIGMA, elektrikle modülasyon yapmaz; "Pnömatik (Vakum)" prensibiyle çalışır.
Bu valf, brülör fanının (fan motorunun) yarattığı emiş gücüne (vakuma) göre gaz miktarını otomatik ayarlar. Fan ne kadar hızlı dönerse, valf o kadar çok gaz açar. Bu sisteme Hava-Gaz Oransal Kontrolü denir. Bosch, Buderus, Viessmann, Baymak, ECA ve Demirdöküm gibi markaların yoğuşmalı modellerinin neredeyse %80'inde bu efsanevi valf bloğu kullanılır.
2. Gaz Valfi Etiket Terimleri ve Detaylı Teknik Anlamları

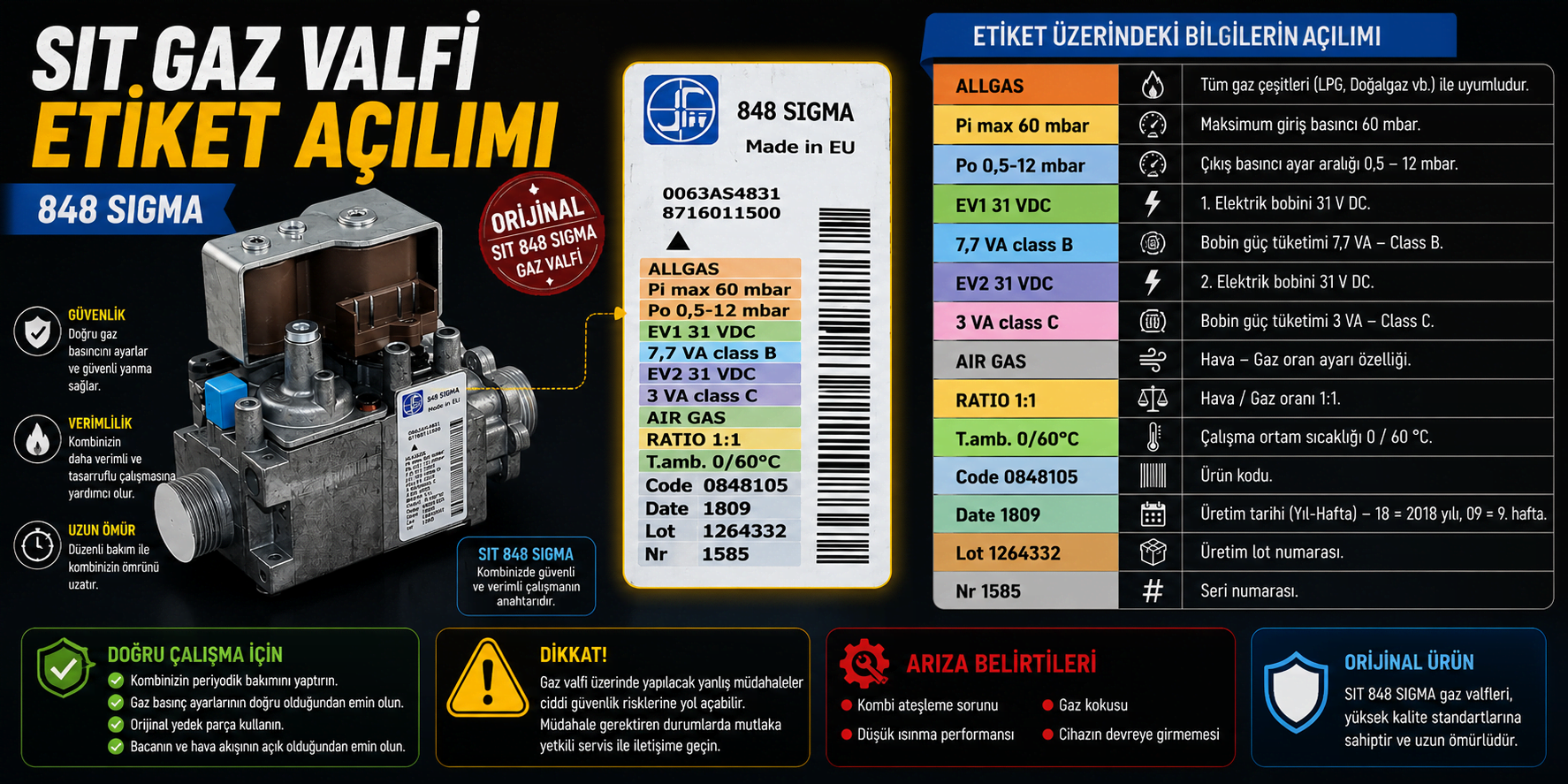

SIT 848'in üzerindeki gri etikette yazan her bir harf ve rakam, cihazın güvenliği ve çalışma sınırları için hayati bilgiler içerir:
| Etiket Bilgisi | Teknik Açılımı | Usta Gözüyle Detaylı Açıklama |
|---|---|---|
| Made in ITALY | Üretim Yeri | SIT Group'un İtalya'daki fabrikasında üretilmiş, CE ve Avrupa standartlarına uygun %100 orijinal parçadır. |
| ALL GAS | Tüm Gazlarla Uyumlu | Doğalgaz (G20), LPG, Propan veya Bütan gazlarıyla çalışabilir. (Ancak gaz tipine göre içindeki diyafram ve venturi ayarlarının değişmesi şarttır). |
| Pi max: 60 mbar | Maksimum Giriş Basıncı | Şebekeden valfe giren gaz basıncı asla 60 milibarı geçemez. Türkiye'de standart doğalgaz 21 mbar gelir. Eğer binadaki regülatör bozulur ve 60 mbar üzeri gaz gelirse, bu valf güvenlik gereği kendini kilitler veya iç diyaframı patlar. |
| Po: 0.5 – 12 mbar | Çıkış (Brülör) Basıncı Aralığı | Valfin yanma odasına göndereceği gazın minimum ve maksimum sınırlarıdır. Fanın hızına göre cihaz en az 0.5 mbar, en fazla 12 mbar şiddetinde alev üretir. Bu ayar, baca gazı analiz cihazıyla yapılır. |
| T. amb. -10 / +60 °C | Çalışma Ortam Sıcaklığı | Valfin bulunduğu ortam (kombi içi veya balkon) -10 derecenin altına düşerse mekanik diyafram donarak kilitlenebilir, +60 dereceyi geçerse bobinler eriyebilir. |
| CE – EAC – 0063-23 | Sertifikasyonlar | 0063 Kodu Hollanda menşeili KIWA gaz ekipmanları onayını simgeler. EAC Avrasya, CE Avrupa uygunluğudur. |
3. EV1 ve EV2: Solenoid Bobinlerin Görevi Nedir?
SIT 848 valfinin üzerinde genellikle tek bir soket (mavi/siyah blok) bulunur ancak bu bloğun içinde iki farklı emniyet bobini (Solenoid) yatar. Etikette yazan şu elektrik değerleri çok kritiktir:
(1. Emniyet Valfi): Kombi ateşlemeye geçeceği saniye, anakarttan buraya 230 Volt (AC) AC akım gelir. 9.2 VA (Volt-Amper) gücünde bir manyetik alan yaratarak ana gaz yolunu tak diye açar. Bu, sistemin ana şalteridir.
(2. Emniyet Valfi): Gazın brülöre ulaşmasından önceki son kapıdır. Daha düşük bir güçle (2.8 VA) çalışır. Avrupa standartları gereği sızıntıyı %0'a indirmek için iki bobin aynı anda açılarak gaz geçişine izin verir. Biri arızalansa bile diğeri gazı keserek evi güvende tutar.
4. "Air / Gas Ratio 1:1" (Pnömatik Modülasyon) Ne Demektir?
Etiketteki Ratio 1:1 ibaresi, bu valfin eski kombilerden neden farklı ve üstün olduğunu anlatan en kritik terimdir. Türkçe meali "Hava-Gaz Oranı 1'e 1'dir."
Premix kombilerde alevi büyütmek veya küçültmek için anakart gaz valfine "gazı artır" demez. Anakart Fana (Vantilatöre) komut verir ve fanı hızlandırır. Fan hızlandıkça brülörde bir emiş (vakum) oluşur. Gaz valfinin içindeki ince diyafram bu vakumu hisseder ve havayla tam orantılı (1:1 oranında) gazı kendiliğinden açar. Böylece hava ve gaz mükemmel bir karışımla yanarak %108'lik yoğuşma verimini sağlar. Gaz atığı minimuma, tasarruf maksimuma çıkar.
5. Doğru Yedek Parça Nasıl Sipariş Edilir? (Kod Okuma)
Kombinizin gaz valfi bozulduğunda ve yenisini almanız gerektiğinde, sadece "SIT 848 SIGMA" demek yeterli değildir. Piyasada bağlantı flanşları, çıkış yönleri ve ofset ayarları farklı olan onlarca 848 versiyonu vardır. Hata yapmamak için etiketteki şu üç bölüme odaklanmalısınız:
- Code: 0848160 (Örnek): Bu, valfin üretim mühendislik kodudur. Eski valfinizdeki code ile sipariş vereceğiniz yeni valfin code'u birebir aynı veya fabrikasyon uyumlu (muadil seri) olmalıdır. Aksi halde vida delikleri eşleşmez veya gaz kapasitesi kombiye uymaz.
- Date: 2335: Üretim tarihidir. İlk iki hane yılı (2023), son iki hane o yılın haftasını (35. Hafta = Ağustos/Eylül) belirtir. Alacağınız parçanın rafta yıllarca beklememiş, yeni üretim olduğunun kanıtıdır.
- Lot ve Nr: Fabrikanın parti ve seri numarasıdır. Garanti takibi için kullanılır.
6. Usta Dilinden 20 Soruda SIT 848 SIGMA Valf Arızaları (SSS)
Kombi ateşleme arızalarının baş şüphelisi olan SIT 848 hakkında sahada en çok karşılaştığımız sorunlar ve çözümleri:
Hayır, etiketteki "ALL GAS" ibaresinden anlaşılacağı üzere LPG (tüp gaz) ile de çalışabilir. Ancak dönüşüm için valf üzerindeki hava-gaz ayar vidalarının (Max ve Ofset) bir uzman tarafından gaz analizörüyle LPG'ye göre yeniden kalibre edilmesi şarttır.
Çok büyük ihtimalle evet. Valfin içindeki minimum gaz (Ofset) ayarı bozulmuşsa veya hava-gaz oranı 1:1'den şaşmışsa, gaz yanma odasında birikir ve ateşleme anında küçük bir patlama yapar. Ayar gerektirir.
Kesin değildir. Gaz vananız kapalı olabilir, doğalgaz saatinizdeki regülatör atmış olabilir, kombinin ateşleme çakmağı (elektrot) kırılmış olabilir veya anakart gaz valfine 230V elektrik göndermiyor olabilir. Tüm bunlar valf arızasıyla aynı uyarıyı verir.
Sakın dokunmayın! O vidalar kulak kararı veya gözle alev boyuna bakarak ayarlanmaz. Baca gazı analiz cihazı (Problu cihaz) egzoza sokularak CO2 ve O2 oranlarına bakılıp milimetrik çevrilir. Yanlış ayar kombiyi patlatabilir veya zehirli karbonmonoksit sızıntısına yol açabilir.
Şebekeden valfe gelecek gazın maksimum dayanım sınırıdır (60 milibar). Eğer dışarıdaki ana doğalgaz kutusu bozulur ve eve yüksek basınçlı gaz gelirse valf korumaya geçer. Düzenli 21 mbar gelmelidir.
Eğer arıza sadece bobindeyse (bobin bloğu ayrıysa) sadece üst bobin kapağı değiştirilebilir. Ancak valfin iç diyaframı delinmişse veya sızdırıyorsa gaz ekipmanlarında iç tamir yapılmaz, direkt sıfır orijinaliyle komple değiştirilir.
845 modeli eski (hermetik) kombilerde kullanılan voltaj modülasyonlu bir valftir. 848 modeli ise yeni nesil yoğuşmalı kombilerde kullanılan vakumlu (pnömatik 1:1) modülasyon valfidir. Birbirinin yerine asla kullanılamazlar.
Elektro-Vana (Elektrovalf) kelimesinin kısaltmasıdır. EV1 birinci emniyet bobini, EV2 ikinci emniyet bobinidir. Her ikisi de 230 Volt AC ile çalışır ve gaz geçişinin açılıp kapanmasını kontrol ederler.
Olabilir. Gaz valfinin alt veya üst bağlantı contaları (klingrit veya O-ring) zamanla çürümüş olabilir. Köpük testiyle veya elektronik detektörle rekor bağlantı yerleri mutlaka kontrol edilmelidir.
Evet. Valfin içindeki kauçuk diyafram ve mekanik yaylar yıllarca çalışmaktan dolayı metal yorgunluğuna uğrar ve hassasiyetini (ofset ayarını) kaybedebilir. Genellikle 4-5 yılda bir analiz cihazıyla kalibre edilmesi önerilir.
Valf sağlamdır ancak beyni olan anakart üzerindeki bir röle arızalandığı için ateşleme saniyesinde valfe o 230 Volt gitmiyordur. Bu durumda valf değil, anakart tamir edilir veya değişir.
Asla. Gaz tesisatı bağlantıları Mesleki Yeterlilik Belgesi ve yetki gerektirir. Yanlış sıkılan bir vida veya takılmayan bir conta doğrudan patlama veya zehirlenme riskidir. Yetkili veya uzman servise bırakılmalıdır.
O kapak koruma amaçlıdır. Altında gaz valfinin Maksimum (Gaz/Hava karışımı) ve Minimum (Ofset) ayarlarının yapıldığı ince ayar vidaları (genellikle Alyan ve Torx başlı) bulunur.
Fanla valf arasında ince şeffaf veya siyah bir hortum vardır. Bu hortum yerinden çıkarsa, yarılırsa veya içi su/pislik dolarsa valf vakumu hissedemez, gazı açamaz ve kombi çalışmaz. Çoğu "valf arızası" sadece bu hortumun tıkanmasından kaynaklanır.
Bazen içindeki pimin oksitlenmesi veya sıkışması nedeniyle tornavida sapıyla hafifçe tıklatmak geçici olarak valfi açabilir. Ancak bu valfin ömrünü doldurduğunun ve "beni acil değiştir" dediğinin en net kanıtıdır.
Gaz valfi, kombinin anakartından sonraki en pahalı, en yüksek güvenlik testlerinden geçen (CE, EAC) ve mikroskobik toleranslarla üretilen İtalyan mühendislik parçasıdır. Maliyeti bu güvenlik testlerinden kaynaklanır.
Etikette belirtildiği gibi çalışma sınırı -10°C'dir. Eğer kombi izolasyonsuz bir açık balkonda ve şalteri kapalıysa (donma koruması çalışmıyorsa), dondurucu soğukta valf mekanizması donarak çatlar.
Kutudan çıkan sıfır valflerin ayarları "fabrika genel değerlerindedir". Evinize takıldığında kombinin modeline, fan kapasitesine ve o anki gaz basıncınıza göre ince ayar (yanma kalibrasyonu) yapılması yasal zorunluluktur.
Dalgalanmalar sırasında 230V yerine 280-300V gelirse, anakarttaki koruma röleleri atlayıp doğrudan valfin EV1 veya EV2 bobinini kısa devre yaptırıp yakabilir. Kombi regülatörü kullanmak bu yüzden şarttır.
Bu kodlar, ürünün merdiven altı Çin malı değil, Avrupa Gaz Yönergelerine göre test edilmiş ve sızdırmazlığı resmi olarak kanıtlanmış orijinal bir ürün olduğunu ispatlar.
