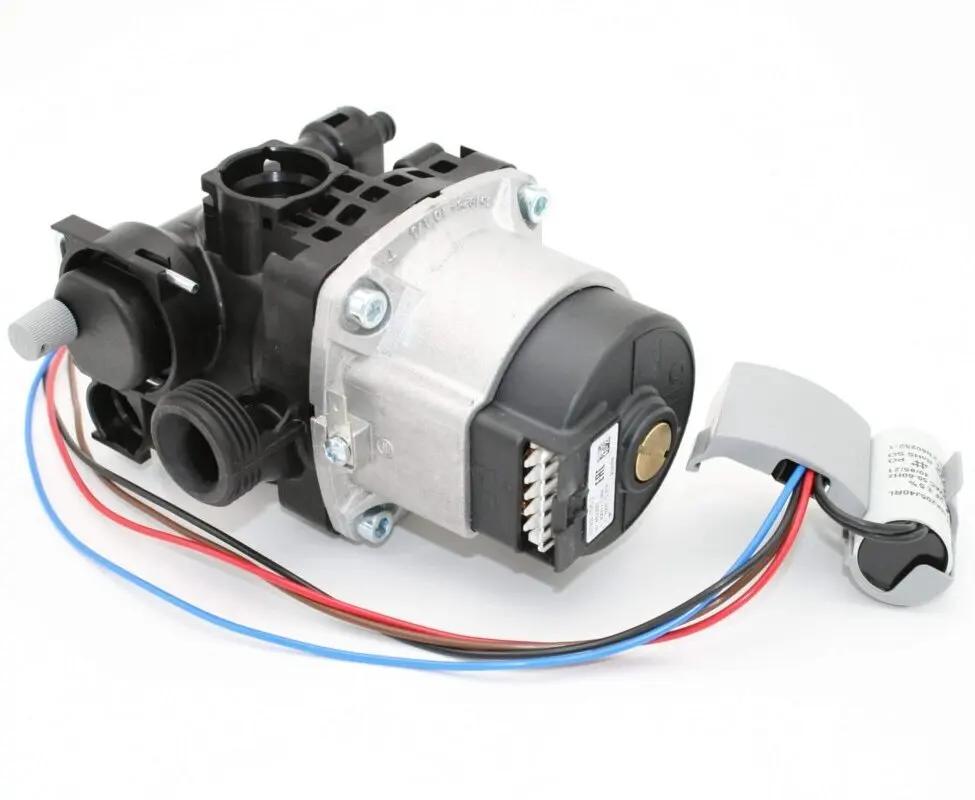

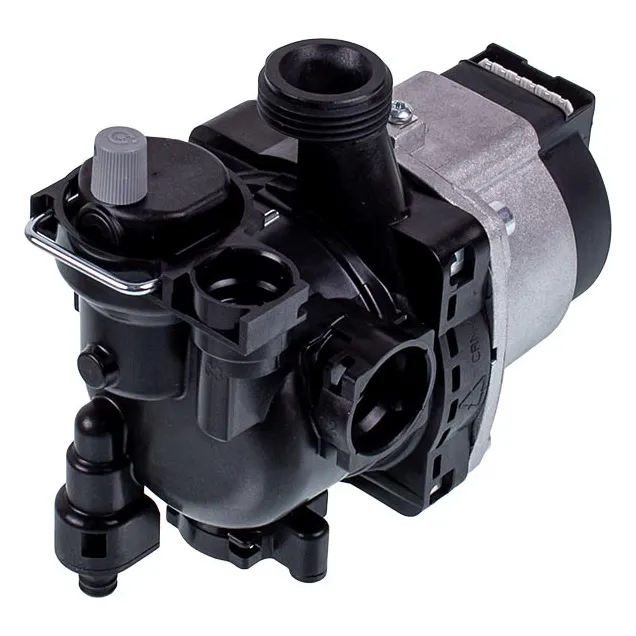

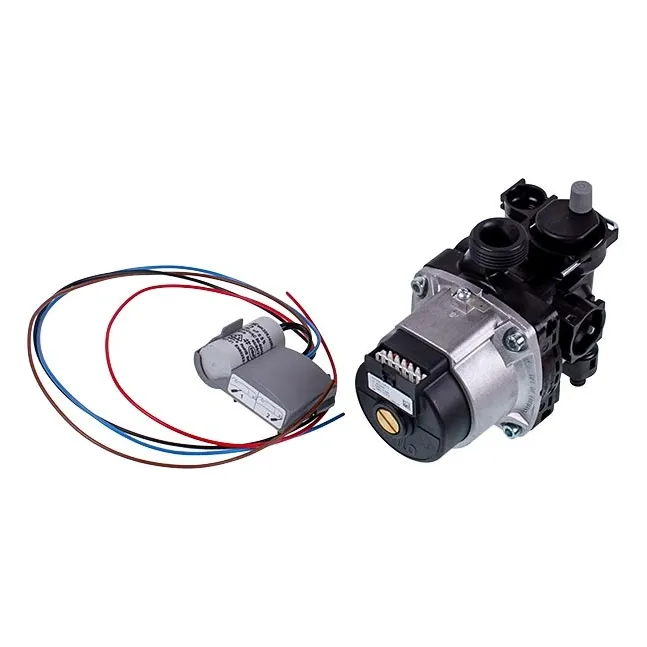

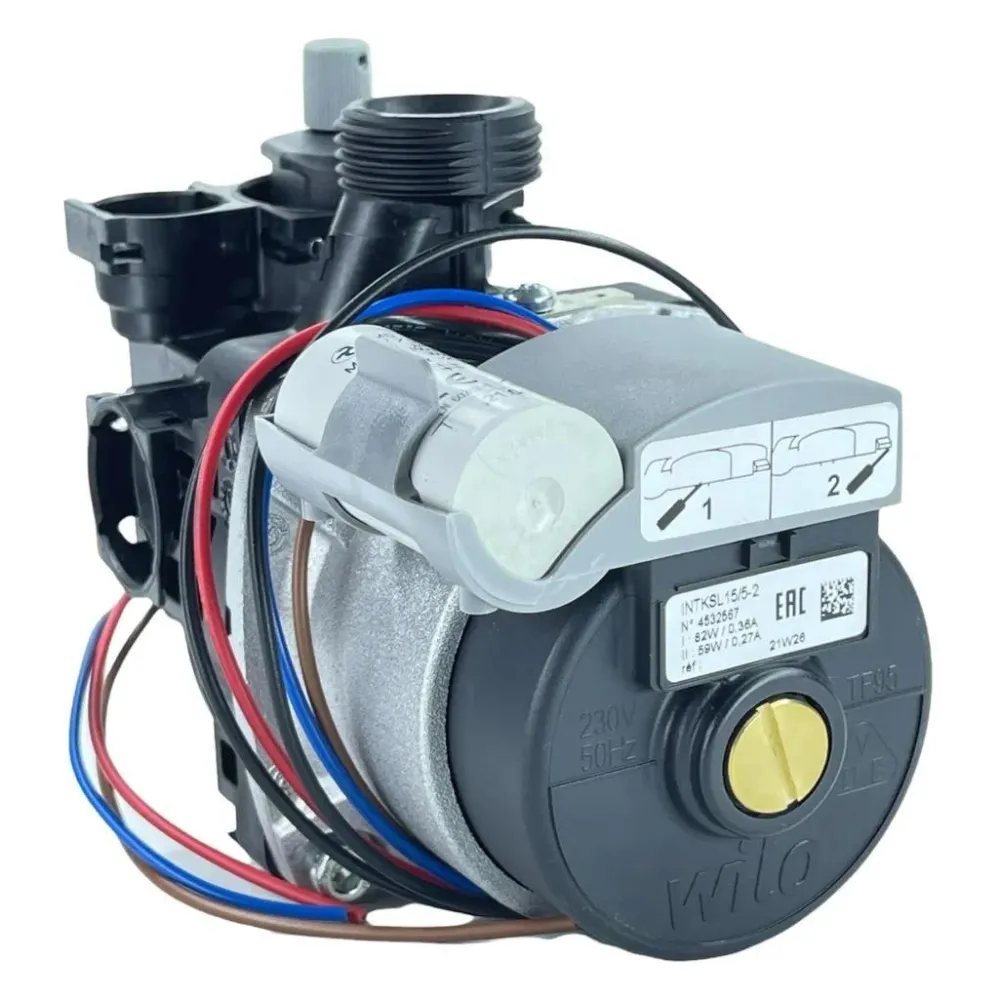

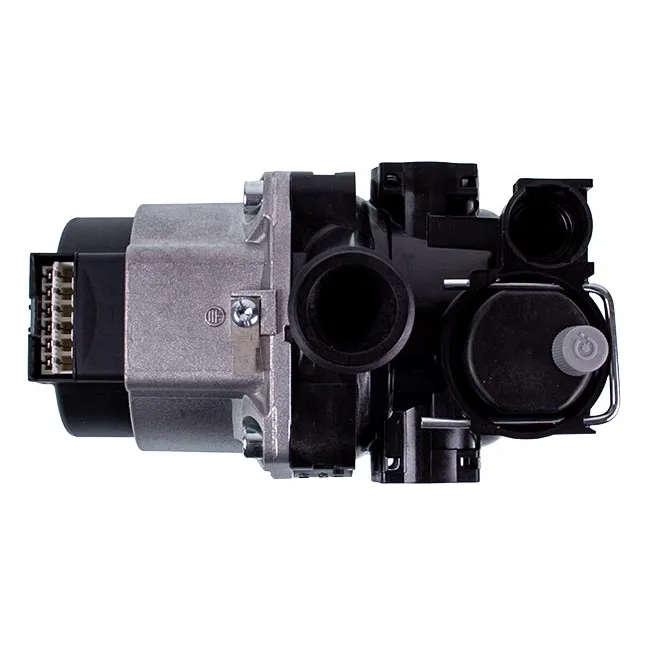

Wilo INTKSL 15/5-2 Çift Hız Kombi Pompası - Ariston, Baxi (4532567)

Ariston Clas / Clas X / Clas Evo / Genus / Genus Evo / Genus Premium, Chaffoteaux Pigma / Talia ve Baxi-Baymak Luna Duo-tec INTKSL motorlu sürümler cihazları bu pompayı fabrika çıkışı veya karşılığı olarak kullanır; marka-model listesi aşağıdadır. Aynı model adı farklı üretim yılında farklı pompa (Wilo / Grundfos / Taco) ve farklı fiş kullanabilir. Belirleyici olan eski pompanın etiketi (tip, watt, ok yönü), flanşı ve fişidir; emin değilseniz etiketin ve fişin fotoğrafını WhatsApp hattımıza gönderin.

Pompa, kombinin ısıttığı suyu radyatör devresinde (kalorifer) ve kullanım suyu üretiminde plakalı eşanjörden dolaştırır. Pompa durursa ana eşanjördeki su hızla ısınır; kombi aşırı ısınma, sirkülasyon veya düşük akış hatası verir, kısa çevrimle yanıp söner, radyatörler ısınmaz. Tipik belirtiler: kombiden uğultu gelir ama ısı yoktur, pompa gövdesi çok sıcaktır, mil vidası açılınca çark elle zor döner, ya da pompa hiç ses vermez.

Kombi pompaları iki parçadır: dönen mil ve sargıları taşıyan motor kafası ile suyun geçtiği salyangoz (veya hidroblok). Arıza neredeyse her zaman motor kafasındadır; salyangoz sağlamsa yalnız motor kafası değiştirilir, 4 flanş cıvatası sökülür, yeni motor aynı O-ring üzerine oturtulur. Salyangozda çatlak, diş bozukluğu, kireçle daralma veya pürjör yuvası hasarı varsa komple pompa gerekir. Bu sayfada ürünün hangi biçimde satıldığı Teknik Özellikler tablosunda yazar.

Wilo 15/5 ve 15/7 ailesi motorlar soldan bakışta saat yönünde, Grundfos 15-50 / 15-60 ailesi ve Bosch'un Wilo TSL 12/5 motoru saat yönünün tersine döner. Salyangozun kanal geometrisi bu yöne göre tasarlanmıştır; ters yönlü motor takılırsa pompa çalışır gibi ses verir ama debi çok düşer, kombi sirkülasyon hatasına düşer. Eski motorun etiketindeki ok yönünü bu sayfadaki değerle karşılaştırın.

Çoğu 24 kW kombi fabrikadan 3. (en yüksek) kademede gelir; 3 hızlı motorlarda kademe motor kutusundaki anahtarla seçilir. Radyatör sayısı az ve tesisat kısa ise 2. kademe daha sessiz çalışır; alt katlar ısınmıyorsa 3. kademe seçilir. Çift hızlı Ariston INTKSL motorlarında kademe fiş konumuyla, Vaillant 5 pinli motorlarda ise kart tarafından belirlenir.

Motor kutusundaki kondansatör (2,5 µF, 15/7 ailesinde 3,5 µF) zayıfladığında motor kalkış torku kaybeder: pompa uğuldar ama dönmez ya da elle döndürülünce çalışır. Mil serbest dönüyorsa önce kondansatörü değiştirmek ekonomik çözümdür. Çark kireçle sıkışmışsa mil vidası açılıp tornavidayla döndürülür; tekrarlayan sıkışmada motor kafası değişir. Bu ürünün kondansatörü motor kutusuna dahildir.

Muadil motorlar orijinalin flanş ölçüsü, çark çapı, dönüş yönü ve soket düzeninde üretilir; aynı salyangoza takılır ve aynı sinyalle çalışır. Fark fiyat ve uzun dönem kararlılıktır. Dört şey eşleşmelidir: flanş (Wilo mu Grundfos mu), çark çapı (21 mm Wilo, 30 mm Grundfos), dönüş yönü ve fiş tipi (Molex, 2 fişli Ariston, 5 pinli Vaillant). Bu sayfadaki teknik tablo dördünü de verir.

Elektrik kesilir, kombi suyu tahliye edilir veya pompa vanaları kapatılır. Motor kafası değişiminde 4 flanş cıvatası sökülür, eski motor çekilir, salyangoz oturma yüzeyi ve O-ring temizlenir, yeni motor aynı yönde oturtulup cıvatalar çapraz sıkılır; soket bağlanır, tesisat doldurulup havası alınır, mil vidasından hava boşaltılır. Komple pompada giriş-çıkış rekorları ve hidroblok bağlantıları söz konusudur; kaçak riski nedeniyle yetkili servis önerilir. İlk çalıştırmada pompanın 3-5 dakika sessiz dönmesi ve radyatörlerin ısınması izlenir.
