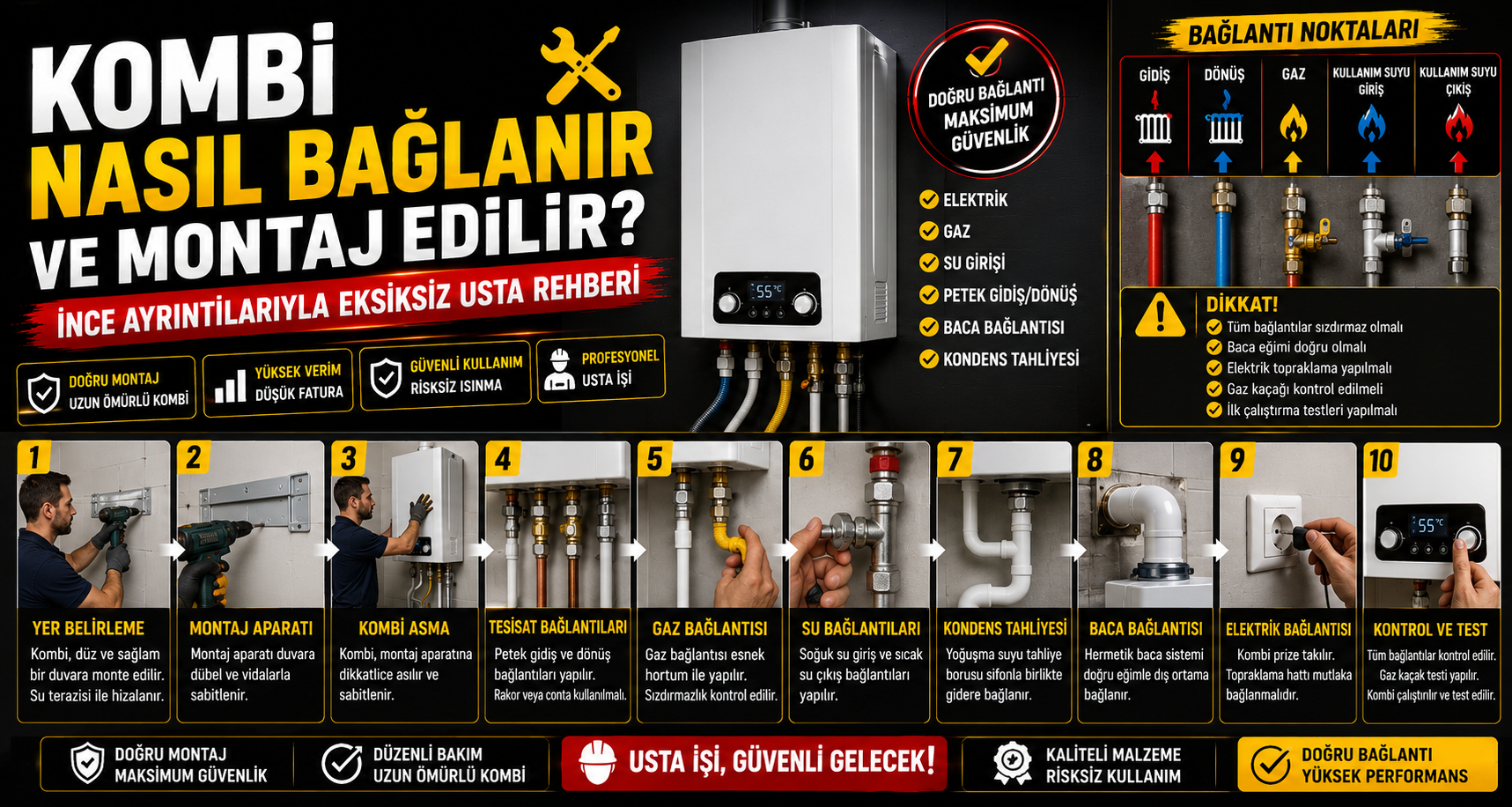

Kombi Nasıl Bağlanır ve Montaj Edilir? İnce Ayrıntılarıyla Eksiksiz Usta Rehberi
Kombi montajı, bir televizyonu fişe takmaya benzemez. Su tesisatı, doğalgaz hattı, elektrik bağlantısı ve atık gaz tahliyesinin kusursuz bir mühendislikle aynı cihazda birleştiği hayati bir işlemdir. En ufak bir montaj hatası, su kaçaklarından elektronik kart arızalarına, hatta hayati risk taşıyan doğalgaz ve karbonmonoksit sızıntılarına kadar büyük felaketlere yol açabilir. Bu devasa rehberde, "Kombi nasıl bağlanır?", "Alt bağlantı setleri nasıl dizilir?" ve "Yoğuşma eğimi nasıl verilir?" sorularını, işin tüm sırlarıyla bir "usta dilinden" ve TSE standartlarına uygun şekilde detaylandırıyoruz.
Bu rehber teknik bilgi ve denetim amaçlı hazırlanmıştır. Türkiye yasalarına göre kombi montajı ve doğalgaz bağlantısı SADECE gaz dağıtım şirketleri (İGDAŞ, ENERYA, BAŞKENTGAZ vb.) tarafından yetkilendirilmiş mühendislik firmaları ve MYK belgeli ustalar tarafından yapılabilir. Yetkisiz kişilerin yaptığı montajlar yasadışıdır, cihazı garanti dışı bırakır ve can güvenliğini tehlikeye atar.
- 1. Kurulum Öncesi: Doğru Yer Seçimi Neresidir?
- 2. Kombinin Duvara Asılması ve Terazi İşlemi
- 3. Su Tesisatı ve Alt Bağlantı Setlerinin (Vana/Filtre) Dizilimi
- 4. Güvenli Doğalgaz Bağlantısı (Klingerit Conta Kuralı)
- 5. Hermetik Baca Montajı ve Yoğuşma Eğimi Sırrı
- 6. Elektrik Bağlantısı: Neden Fiş Takılmaz?
- 7. Yoğuşma Gideri Çekilirken Nelere Dikkat Edilmeli?
1. Kurulum Öncesi: Doğru Yer Seçimi Neresidir?
Kombiyi duvara asmadan önce, seçilen mekanın gaz dağıtım şirketi şartnamelerine uygun olup olmadığı denetlenmelidir.
- Nereye Monte Edilebilir? Mutfaklar, kapalı balkonlar ve uygun havalandırmaya sahip kiler/antre gibi alanlar. Eğer kombi açık balkona asılacaksa, cihazın donmasını ve rüzgardan etkilenmesini önlemek için mutlaka koruyucu bir kombi dolabı içine alınması zorunludur.
- Nereye ASLA Monte Edilemez? Yatak odaları, banyolar, tuvaletler, asansör boşlukları, apartman aydınlıkları ve patlayıcı/yanıcı madde bulunan depolara kombi montajı yapılması kesinlikle yasaktır.
- Tesisat Uzaklıkları: Kombi ocağın veya fırının hemen üstüne takılamaz (Arada en az 50 cm dikey mesafe olmalıdır). Cihazın sağından ve solundan servis müdahalesi için en az 10-15 cm boşluk bırakılmalıdır.
2. Kombinin Duvara Asılması ve Terazi İşlemi
Kombiler ortalama 30-45 kg ağırlığındadır. İçi su dolduğunda bu ağırlık daha da artar. Askı sacının duvara çok sağlam sabitlenmesi gerekir.
- Kombi kutusundan çıkan orijinal askı sacı (şablonu) duvara yerleştirilir.
- İşin en kritik kısmı: Askı sacı kesinlikle su terazisi kullanılarak sıfır eğimle (tam düz) ayarlanmalıdır. (Eğer kombi sağa veya sola eğik asılırsa, yoğuşma suyu cihazın içinde doğru şekilde akamaz, elektronik parçalara veya fana dolarak cihazı kullanılmaz hale getirir.)
- Matkap ile delikler açılır, 10'luk veya 12'lik çelik dubeller çakılır ve askı sacı vidalanır. Kombi kaldırılarak tırnaklarına oturtulur.
3. Su Tesisatı ve Alt Bağlantı Setlerinin (Vana/Filtre) Dizilimi
Kombinin altına eğilip baktığınızda (soldan sağa doğru) genellikle 4 adet su borusu ve 1 adet gaz borusu girişi görürsünüz. Bu dizilim standarttır. Bağlantı rakorlarında keten/teflon sızdırmazlık malzemeleri ve fiber (kırmızı) veya kauçuk contalar kullanılır.
| Pozisyon (Soldan Sağa) | Boru Görevi | Boru Çapı | Bağlantı Şekli ve Takılması Gerekenler |
|---|---|---|---|
| 1. Boru (En Soldaki) | Kalorifer (Petek) Gidiş | 3/4" (Kalın) | Sıcak suyu peteklere basar. Düz rakor ile direkt bağlanır, araya vana konabilir ancak şart değildir. |
| 2. Boru | Sıcak Su Çıkışı (Musluk) | 1/2" (İnce) | Kombiden çeşmelere giden sıcak sudur. Direkt düz rakorla bağlanır. |
| 3. Boru | Soğuk Su Girişi (Şebeke) | 1/2" (İnce) | Şebekeden cihaza su giren kısımdır. Buraya mutlaka 1 adet kesme vanası ve 1 adet pislik tutucu filtre takılmalıdır. |
| 4. Boru (En Sağdaki Su) | Kalorifer (Petek) Dönüş | 3/4" (Kalın) | Peteklerden dönen kirli/soğuk sudur. Cihaz pompasını korumak için buraya mutlaka 3/4 kesme vanası ve 3/4 pislik tutucu filtre takılmalıdır. |
Bağlantı setlerindeki pislik tutucu filtrelerin üzerinde bir ok işareti bulunur. Bu ok, suyun akış yönünü göstermelidir. Kalorifer dönüş (en sağdaki kalın) borusunda ok işareti kombiye doğru (yukarı) bakmalıdır. Yanlış bağlanırsa filtre işlev görmez ve tesisat tıkanır.
4. Güvenli Doğalgaz Bağlantısı (Klingerit Conta Kuralı)
Kombinin altındaki 5. boru (genellikle 3/4" veya 1" çapında sarı renkli çıkış) doğalgaz girişidir. Doğalgaz bağlantısı asla plastik veya sıradan borularla yapılmaz.
- Duvardaki doğalgaz vanası ile kombi arasındaki bağlantı, üzeri sarı makaron kaplı (TS EN 14800 standartlarına uygun) esnek çelik gaz flexi ile yapılmalıdır.
- Hayat Kurtaran Detay: Gaz flexinin rekorlarında sızdırmazlık sağlamak için kesinlikle lastik veya kauçuk conta KULLANILMAZ! Kauçuk, gazın içindeki kimyasallarla erir veya yangın anında saniyeler içinde kül olarak gaz fışkırmasına neden olur. Gaz sızdırmazlığı için sadece ısıya ve basınca dayanıklı yeşil renkli Klingerit Conta kullanılmalıdır.
- Montaj bitince vana açılır, kombi girişine ve vanaya "gaz kaçak dedektörü" veya bol köpüklü sünger sürülerek kaçak testi yapılır.
5. Hermetik Baca Montajı ve Yoğuşma Eğimi Sırrı
Modern kombilerin tümü hermetik bacağa (iç içe geçmiş iki boru) sahiptir. İçteki ince boru (60mm) yanmış zehirli gazı atar, dıştaki kalın boru (100mm) ise yanma için gereken taze havayı dışarıdan emer.
Geçmişte kullanılan eski tip (yoğuşmasız) hermetik kombilerde, baca borusu dışarıya doğru (aşağıya %2) eğimli takılırdı ki yağmur suyu kombinin içine girmesin. Ancak günümüzde ErP yönetmeliği gereği kurulan tüm kombiler Tam Yoğuşmalıdır.
Tam Yoğuşmalı kombi montajında baca eğimi KESİNLİKLE KOMBİYE DOĞRU (Yukarıya doğru %2 - %3) EĞİMLİ olmalıdır! Bu sayede bacanın içinde oluşan asidik yoğuşma suyu dışarı damlamaz, kombiye doğru geri akar ve cihazın içindeki özel yoğuşma sifonundan geçerek gidere atılır. Eğimi ters verirseniz kombi yoğuşma yapamaz ve verimi dibe vurur.
- Baca çıkışı yanındaki pencerelerden en az 40 cm, üstündeki balkon çıkmasından en az 30 cm uzakta olmalıdır.
- Bacanın ek yerlerinde cihazla birlikte verilen orijinal silikon O-ringler takılmalı, borular kesinlikle dışarıdan vida atılarak delinmemelidir (Zehirli gaz içeri sızar).
6. Elektrik Bağlantısı: Neden Fiş Takılmaz?
Kombiler elektronik donanımları son derece hassas olan cihazlardır. Fişli bağlantılar, prizdeki temassızlıklar ve ters takılmalar nedeniyle anakart yanmalarına sebep olur. TSE standartlarına göre doğru elektrik bağlantısı şu şekildedir:
- Kombinin yan tarafına (cihaza en az 30-40 cm mesafede, sıçrayacak sudan uzak) bir V-Otomat Sigorta Kutusu takılır.
- Kombi elektrik kablosuna asla fiş takılmaz! Kablo içindeki Faz (Kahverengi), Nötr (Mavi) ve Toprak (Sarı-Yeşil) uçları, doğrudan şaltere ve duvardan gelen tesisat klemenslerine bağlanır. (Kutupların ters bağlanması bazı kombilerde ateşleme arızasına yol açar).
- Kullanılması gereken şalter kesinlikle 2 Amper gücünde olmalıdır. (10A veya 16A şalterler kombi anakartı yandıktan çok sonra atar, bir işe yaramaz).
- Tesisatta güçlü ve çalışan bir topraklama hattı olmak zorundadır. Topraklama yoksa "İyonizasyon (Alev Okuma)" hataları bitmek bilmez.
7. Yoğuşma Gideri Çekilirken Nelere Dikkat Edilmeli?
Yoğuşmalı kombiler çalışırken saatte 1-2 litre arası asidik su üretirler. Bu su, kombinin altındaki plastik veya şeffaf bir sifon borusu ile tahliye edilir.
- Direkt Gidere Bağlantı: Yoğuşma gider borusu, açıkta bir kovaya veya şişeye damlatılmaz. Doğrudan pimaş boru ile bir su giderine (balkon süzgeci veya lavabo giderine) bağlanmalıdır.
- İzolasyon Şartı: Eğer kombi balkondaysa, yoğuşma gider borusu soğuk kış günlerinde donabilir. Boru donarsa su geri teper ve kombi çalışmayı durdurur. Bunu önlemek için gider borusunun üzeri kauçuk izolasyon köpüğü ile sarılmalı, mümkünse boru çapı geniş (örneğin 32mm pimaş) tutulmalıdır.
- Sifonun Doldurulması: Kombiyi ilk kez çalıştırmadan (gazı açmadan) önce, kombinin içindeki yoğuşma sifon kapağını açıp içine veya baca üst deliğinden bir bardak normal su dökerek sifonun dolmasını sağlayın. Sifon kuru kalırsa ilk çalışmada atık gaz sızıntısı yapabilir.
Her şey bağlandıktan sonra sisteme hemen ateşleme verilmez! Kombiye 1.5 bar su basılır. Peteklerin ve kombinin içindeki hava pürjörlerden tamamen atılır. Vana ve rekor bağlantılarında bir damla bile sızıntı olup olmadığı peçete yardımıyla kontrol edilir. Gaz vanası açılır ve köpükle kaçak kontrolü yapılır. Tüm testler başarılıysa şalter kaldırılarak cihaz devreye alınır.
