Kombide Modülasyon Oranı Nedir? 1:10 mu 1:5 mi, Kaç Olmalı?
Kombide Modülasyon Oranı Nedir? 1:10 mu 1:5 mi, Kaç Olmalı?
Kombi broşürlerinde “1:10 modülasyon” yazar, satıcı “çok tasarruflu” der, müşteri ne olduğunu anlamadan geçer. Oysa modülasyon oranı, sahada gördüğümüz “kombi durmadan yanıp sönüyor”, “küçük dairede kombi çok yakıyor” şikâyetlerinin doğrudan sebebi ya da çözümüdür. Bu yazıda oranın ne anlama geldiğini, evinize göre kaç olması gerektiğini ve modülasyonu bozan parçaları anlatıyorum.
Modülasyon ne demek, kombi gücünü nasıl kısar?
Kombinin etiketindeki 24 kW en yüksek güçtür; evin gerçek ısı ihtiyacı yılın büyük bölümünde bunun çok altındadır. Modülasyon, kartın fan devrini ve gaz valfini birlikte ayarlayarak alevi ihtiyaç kadar kısmasıdır. Yoğuşmalı (premix) kombilerde fan hızı düştükçe venturi daha az gaz emer; hava-gaz karışımı sabit kalır, sadece miktar azalır. Klasik hermetik kombilerde ise gaz valfinin modülasyon bobini basıncı düşürür, fan çoğunlukla sabit döner; bu yüzden aralık dardır.

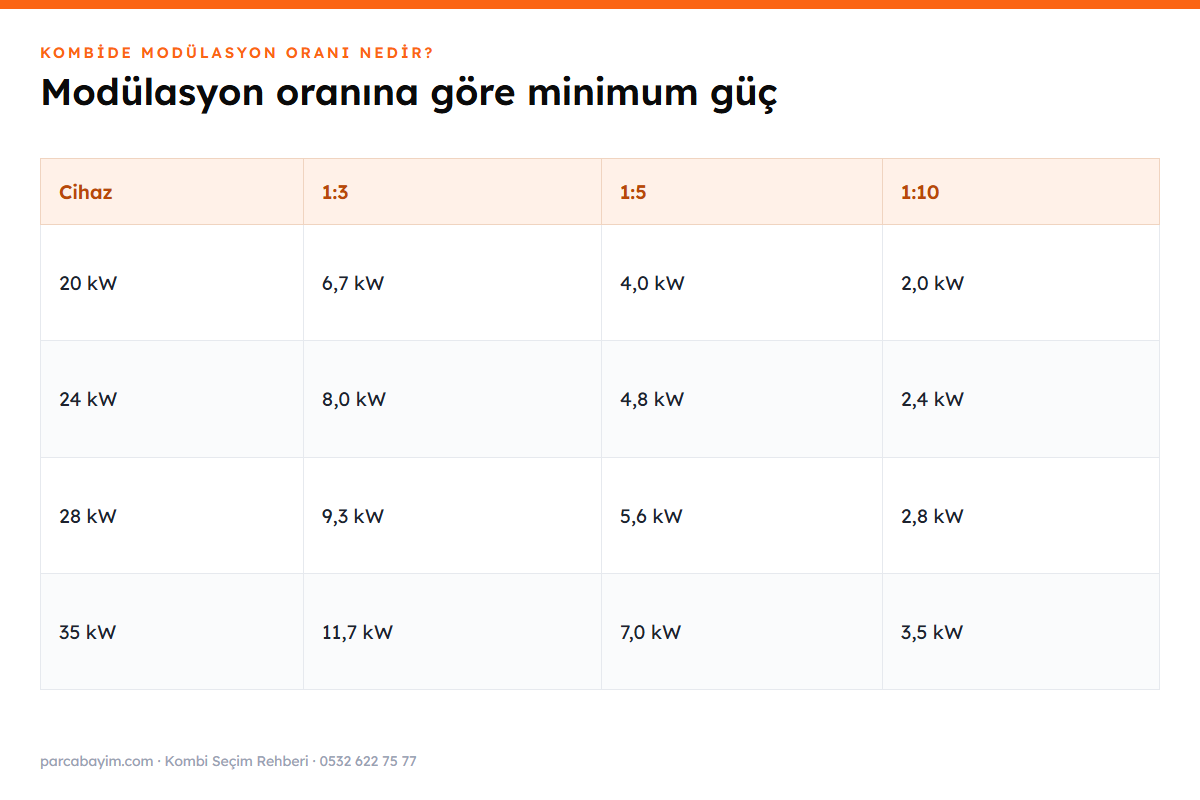

| Cihaz gücü | 1:3 | 1:5 | 1:7 | 1:10 |
|---|---|---|---|---|
| 20 kW | 6,7 kW | 4,0 kW | 2,9 kW | 2,0 kW |
| 24 kW | 8,0 kW | 4,8 kW | 3,4 kW | 2,4 kW |
| 28 kW | 9,3 kW | 5,6 kW | 4,0 kW | 2,8 kW |
| 35 kW | 11,7 kW | 7,0 kW | 5,0 kW | 3,5 kW |
Tablo minimum gücü gösterir. 90 m² iyi yalıtımlı bir dairenin ekim ve nisan aylarındaki ısı ihtiyacı 3-4 kW civarındadır; 1:3 cihazın 8 kW’lık en düşük alevi bile bunun iki katıdır. Sonuç: cihaz birkaç dakika yanar, gidiş suyu hedefe ulaşır, durur, soğur, yeniden yanar. Bu davranışın adı kısa döngüdür: kombi kısa döngü nedenleri.
Yüksek modülasyon oranı neden tasarruf ettirir?
- Açma-kapama kaybı azalır. Her ateşlemede ön süpürme (fan gazsız döner), ateşleme ve soğuma kaybı vardır. Günde 200 ateşleme yerine 40 ateşleme demek gaz ve parça ömrü demektir.
- Yoğuşma süresi uzar. Yoğuşmalı kombi ancak dönüş suyu yaklaşık 55 °C’nin altındayken yoğuşur. Kısık alevde su yavaş ısınır, eşanjör daha uzun süre yoğuşma bölgesinde kalır; verim yüzde 100’ün üstüne bu bölgede çıkar. Ayrıntı: yoğuşmalı kombi nedir.
- Oda sıcaklığı dalgalanmaz. Sürekli kısık alev, sık sık tam güç ve durmaya göre daha düz bir sıcaklık eğrisi verir; termostat daha az “çağırır”.
- Ses ve aşınma düşer. Fan düşük devirde sessizdir, ateşleme trafosu ve gaz valfi daha az çalışır.
Marka ve segmentlere göre modülasyon oranları
Üretici verilerinden birkaç örnek (model yılına göre değişebilir, kesin değer için cihazın teknik föyüne bakın):
| Cihaz sınıfı | Tipik oran | Örnek |
|---|---|---|
| Üst segment yoğuşmalı | 1:10 | Vaillant ecoTEC plus (20 kW modelde yaklaşık 2 kW minimum), Buderus Logamax plus GB122i |
| Orta-üst segment yoğuşmalı | 1:7 – 1:8 | Viessmann Vitodens Trend (1:8), çeşitli Bosch Condens modelleri |
| Giriş segmenti yoğuşmalı | 1:4 – 1:6 | ECA Citius Premix (1:4), Baymak ve Airfel giriş yoğuşmalı modelleri |
| Klasik hermetik (yoğuşmasız) | 1:3 civarı | Eski Baymak Eco, ECA Confeo, Demirdöküm Atron gibi konvansiyonel cihazlar |
Oranın yanında mutlak minimum güçe de bakın: 35 kW’lık 1:10 cihaz 3,5 kW’a iner, 24 kW’lık 1:7 cihaz 3,4 kW’a iner; ikisinin küçük dairedeki davranışı aynıdır. Kaç kW seçmeniz gerektiği için kaç kW kombi gerekir, marka karşılaştırması için en çok satan kombi markaları yazılarına bakın.
Evime göre kaç olmalı? Usta kuralı
Kaba kural: iyi yalıtımlı dairede 50-60 W/m², eski binada 90-120 W/m². 100 m² iyi yalıtımlı daire ≈ 5-6 kW en soğuk günde, ara mevsimde 2-3 kW.
Etiket gücünü orana bölün. 24 kW × 1/5 = 4,8 kW. Bu değer ara mevsim ihtiyacınızın çok üstündeyse kısa döngü kaçınılmazdır.
Sıcak su 24-28 kW ister, ısıtma 5 kW ister. Bu çelişkiyi yalnızca yüksek modülasyon çözer; düşük modülasyonlu 28 kW cihaz küçük dairede en kötü kombinasyondur.
Modülasyonlu (OpenTherm/eBUS) oda termostatı kombiye “aç-kapa” değil “şu kadar güç” der. Standart aç-kapa termostatta bile ideal ayar oranın faydasını korur: oda termostatları.

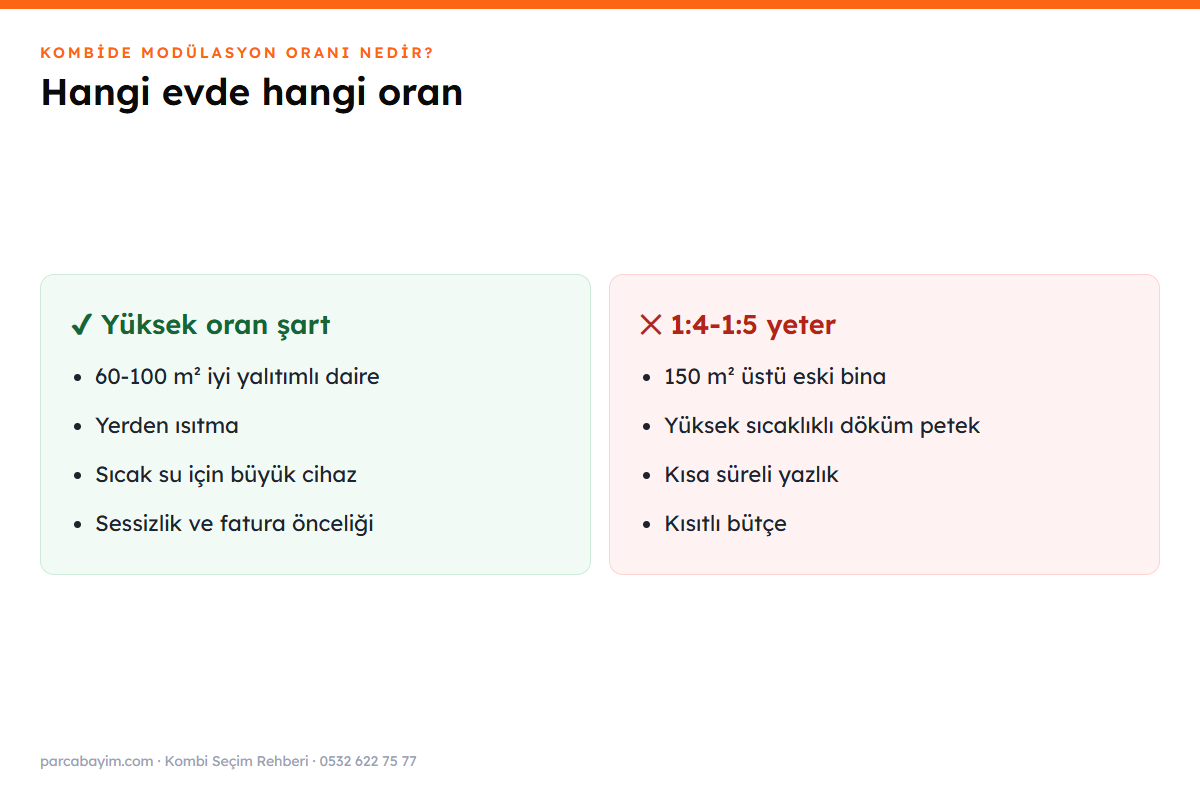

✔ Yüksek oran (1:7 ve üstü) şart
- 60-100 m² yeni bina, iyi yalıtım
- Yerden ısıtma (düşük sıcaklık)
- Sıcak su için büyük cihaz zorunluysa
- Fatura ve sessizlik öncelikliyse
✕ 1:4-1:5 yeterli
- 150 m² üstü eski bina, kötü yalıtım
- Yüksek sıcaklıkla çalışan döküm petek tesisatı
- Kısa süreli kullanılan yazlık
- Bütçe kısıtlıysa: fark yıllık yüzde 3-6 gaz
Modülasyonu bozan parçalar: cihaz hep tam güçte ya da hep kısık
Servis tarafında “modülasyon yapmıyor” şikâyeti iki biçimde gelir: cihaz hep sonuna kadar yanıp durup kalkar, ya da hep kısık yanıp evi ısıtamaz. Bakılacak parçalar:
- Fan ve Hall sensörü: premix kombide fan devri gücü belirler. Devir sinyali bozuksa kart sabit devirde çalışır. Bkz. fanlar.
- Gaz valfi modülasyon bobini: klasik kombide bobin ya da offset ayarı kayınca alev iki kademeli gibi davranır. gaz valfi örneği.
- NTC sensörleri: gidiş/dönüş sıcaklığı yanlış okunursa kart yanlış güç seçer. NTC sensörler.
- Ana kart: PWM çıkışı bozulursa fan tek devirde kalır; kart değişimi son çaredir. ana kartlar.
- Kirli brülör ve eşanjör: hava-gaz oranı bozulur, kart alevi kararlı tutmak için modülasyonu daraltır; yıllık bakımla düzelir.
Sıkça Sorulan Sorular
Kombinin en düşük gücünün en yüksek gücüne oranıdır. 1:10 oranlı 24 kW kombi alevini 2,4 kW’a kadar kısabilir, 1:3 oranlı kombi 8 kW’ın altına inemez.
Küçük ve iyi yalıtımlı daireler için 1:6 ve üstü, büyük ya da kötü yalıtımlı evler için 1:4-1:5 yeterlidir. Asıl bakılacak değer cihazın minimum gücünün ara mevsim ısı ihtiyacınıza yakın olmasıdır.
Küçük dairede evet: ateşleme sayısı düşer, yoğuşma süresi uzar, oda sıcaklığı dalgalanmaz. Büyük ve soğuk evde cihaz zaten yüksek güçte çalıştığı için fark azalır.
Gücünü kademeli değil sürekli (kesintisiz) ayarlayabilen kombidir. Modern yoğuşmalı kombilerin tamamı tam modülasyonludur; eski tek ya da iki kademeli cihazlardan farkı budur.
Genellikle evet; yüksek oran daha hassas fan, gaz valfi ve kart ister. Ancak orta segmentte 1:7-1:8 oranlı makul fiyatlı modeller de vardır.
Olabilir. Fan devir sinyali, gaz valfi bobini, NTC sensör ya da kirli brülör modülasyonu daraltır. Önce gidiş suyu sıcaklığını düşürüp petek vanalarını açın; şikâyet sürerse servis menüsündeki güç yüzdesine bakın.
OpenTherm ya da eBUS termostat kombiye açık-kapalı yerine ihtiyaç kadar güç komutu verir. Yüksek modülasyonlu kombiyle birlikte kullanıldığında kısa döngü neredeyse biter.
Vardır ama aralık dardır, genellikle 1:3 civarındadır. Gaz valfi bobini basıncı düşürür, fan çoğu modelde sabit döner; bu yüzden küçük ihtiyaçta cihaz durup kalkar.
Sonuç
Modülasyon oranı, kombinin küçük ısı ihtiyacına kısık alevle cevap verebilme yeteneğidir. Küçük ve iyi yalıtımlı dairede yüksek oran kısa döngüyü bitirir, yoğuşmayı uzatır ve faturayı düşürür; büyük eski evde fark küçülür. Oranı seçerken cihazın minimum gücüne, gidiş suyu sıcaklığına ve termostat tipine birlikte bakın.
- Vaillant Türkiye, ecoTEC plus ürün sayfası — 1:10 modülasyon ve minimum güç bilgisi
- Viessmann Vitodens Trend, ECA Citius Premix, Buderus Logamax plus GB122i ürün teknik föyleri — modülasyon aralıkları
- TS EN 15502 / yoğuşmalı cihaz verim davranışı (kısmi yükte yoğuşma) — genel teknik literatür
