Kombi Sirkülasyon Pompası Nasıl Seçilir? Wilo ve Grundfos Etiket Okuma Rehberi (Usta Gözüyle)
Kombi ve kazan sistemlerinde radyatörlere sıcak suyu basan, adeta sistemin "kalbi" olan sirkülasyon pompaları arızalandığında rastgele bir pompa almak büyük bir mühendislik hatasıdır. "Pervanesi dönüyor işte, tak geç" mantığı tesisatı felç eder. Piyasayı domine eden Grundfos, Wilo, Duca, W-Force gibi dev üreticilerin pompalarını doğru seçmek için o karmaşık etiketlerin dilinden anlamanız gerekir. Bu eğitim rehberinde, pompa etiketlerindeki şifreli kodları usta diliyle çözüyor ve doğru yedek parçayı nasıl bulacağınızı adım adım anlatıyoruz.
1. Kombi (Sirkülasyon) Pompası Nedir, Ne İşe Yarar?
Kombi veya kazan sistemlerinde suyu ısıtmak yetmez; o sıcak suyun peteklere (radyatörlere) ulaşması ve soğuyan suyun tekrar ısıtıcıya dönmesi gerekir. İşte bu devirdaim işlemini gerçekleştiren, sistemin damarlarında suyu pompalayan cihaza Sirkülasyon Pompası denir. Ayrıca evsel kullanım sıcak suyunun (DHW) beklemeden musluğa gelmesini sağlayan sirkülasyon hatlarında da görev alırlar.
Piyasada Duca, Totaline, Era, Baf gibi markalar bulunsa da sektörün standartlarını belirleyen iki ana üretici WILO ve GRUNDFOS'tur. Doğru uyumlu pompayı bulmak için Parcabayim.com üzerinden 20'den fazla kombi markasına uygun pompalara göz atabilirsiniz. Ancak öncesinde etiketi nasıl okuyacağınızı öğrenmelisiniz.
2. WILO Pompa Etiketi Nasıl Okunur? (13 Gizli Kod)
Wilo pompaların üzerindeki siyah/yeşil etiketlerde yer alan değerler, pompanın mekanik ve elektriksel sınırlarını belirler. İşte o kodların usta dilindeki teknik karşılıkları:
Etiketteki (RS, RSL, KSL vb.) ibareler, pompanın standart mı yoksa özel bir hidroblok (arkalık) yapısına mı sahip olduğunu gösterir.
15 (DN15) veya 25 (DN25 - 1") gibi rakamlar, tesisat bağlantı rekorlarının çapını ifade eder. Uymayan çap tesisata bağlanamaz.
En kritik değerdir! 6 (6.0 metre), 5 (5.0 metre) veya 4 (4.0 metre) pompanın suyu ne kadar uzağa/yukarıya itebileceğinin gücüdür.
IP44, IPX4D gibi değerler cihazın toza ve su sıçramalarına karşı ne kadar yalıtımlı olduğunu belirtir.
TF95 veya TF110 gibi değerler, pompanın dayanabileceği maksimum su ve ortam sıcaklığıdır.
Class F veya H, iç motor sargılarının ısıl dayanım sınıfını gösterir.
Genellikle I, II, III olarak belirtilen 3 farklı devir (hız) seçeneğini gösterir.
Her bir hız kademesinde motorun kaç Watt (Örn: 45W - 65W - 90W) elektrik çekeceğini gösterir.
Wilo'nun orijinal üretici damgası.
Üretim tarihi ve fabrika takibi için kullanılan benzersiz koddur.
230V ~ 50Hz (Standart şebeke gerilimi ve frekansı).
Ortadaki hava alma tapasının etrafındaki ok işareti, pervanenin rotasyon yönünü gösterir.
Salyangoz diye tabir edilen, suyun basıldığı gövdenin yapısıdır.
3. GRUNDFOS Pompa Etiketi Nasıl Okunur?
Danimarka devi Grundfos'un UPS serisi klasik sirkülasyon pompaları, yılların eskitemediği tank gibi cihazlardır. Kırmızı/Siyah etiketlerindeki kod dizilimi şu şekildedir:
- 1. UPS Tipi: Pompanın serisini (UPS, UPSAO, UP) ve bağlı olduğu hidroblok yapısını simgeler.
- 2. Çap (Bağlantı): 15 (DN15) veya 25 (DN25) boru iç çapını gösterir.
- 3. Pompa Kafası (Basma Yüksekliği): Wilo'dan farklı olarak Grundfos bunu santimetre cinsi gibi yazar. 65 (6.5 metre), 50 (5.0 metre), 40 (4.0 metre) basma yüksekliği anlamına gelir.
- 4. IP Derecesi: Neme ve suya karşı koruma sınıfı.
- 5. Maksimum Sıcaklık: Tesisat suyunun izin verilen en yüksek çalışma ısısı.
- 6. Yalıtım Sınıfı: Motor bobinaj koruma değeri.
- 7. Maksimum Çalışma Basıncı: Genellikle PN6 veya PN10 (6 veya 10 bar) basınca kadar dayanıklı olduğunu belirtir.
- 8. Tüketim (I-II-III): Hız kademesine göre amper (A) ve güç (P1/W) tüketimi.
- 9. Marka Logosu: Orijinal Grundfos arması.
- 10. Hidroblok & Bağlantı Aralığı: Pompanın arka gövde tipini ve rekorlar arası mesafeyi (Örn: 130mm) belirtir.
- 11. Seri Numarası (P/N): Ürün parça (Product Number) kodudur.
- 12. Voltaj: 230V, 50Hz çalışma akımı.
- 13. Dönme Yönü: Pervanenin ve sıkışıklık giderme (kontrol) vidasının açılış yönünü oklarla gösterir.
4. Grundfos Pompalarında Elektrik Bağlantı Türleri
Grundfos UPS kazan pompalarını yenilerken, sadece basma yüksekliğine bakılmaz. Anakarttan gelen elektriğin pompaya nasıl gireceği çok önemlidir. Temelde iki farklı bağlantı tipi vardır:

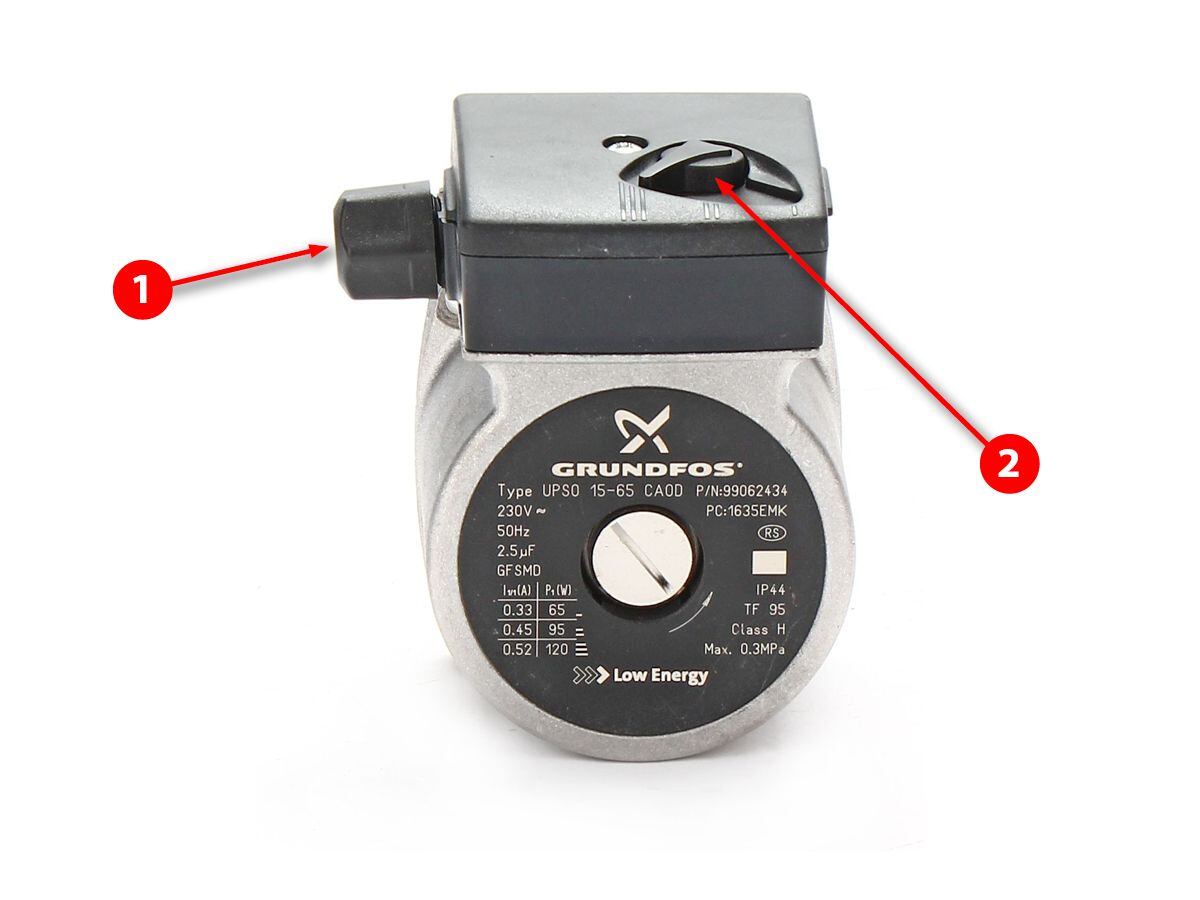

- Güç Bağlantısı:
- A) Burç (Klemens Kutu): Kabloların kapağı açılıp klemenslere vidalanarak sabitlendiği eski ama sağlam tiptir.
- B) Konnektör (Soket): Modern cihazlarda tek hareketle "klik" diye takılan geçmeli soket tipidir.
- Pompa Hız Seçici: Gövde üzerinde I, II ve III numaralı devir (basma yüksekliği ayarı) şalteridir.
- Arka Gövde Uyumu: Doğru tespit için pompanın sadece ön kafası değil, suyun döndüğü plastik/metal "arka kısmı" da ölçülmelidir.
5. Wilo Pompalarında Elektrik Bağlantı Türleri
Klasik Wilo RS serisi kazan pompaları da elektrik altyapısı olarak kendi içinde spesifik özellikler barındırır:
- Güç Bağlantısı (Konektör): Wilo'nun genellikle yan tarafında bulunan, geçmeli soket sistemidir. Yanlış kutup takılmasını engelleyen tırnaklı bir yapıya sahiptir.
- Pompa Hız Seçici: Ana gövdedeki siyah şalter (I-II-III) ile tesisatın büyüklüğüne göre devir ayarı yapılır.
- Ölçüm Kriteri: Değişim yapılacağı zaman, pervanenin hidrobloğa sürtmemesi veya boşluk yapıp basınç kaybetmemesi için pompanın arkası (salmastra çapı) milimetrik olarak ölçülmelidir.
6. Usta Uyarısı: Sadece Etikete Bakarak Pompa Alınır mı?
Motorun dönüş yönü, pervanenin çapı, arka salyangozun (plastik blok) vida mesafeleri ve su giriş-çıkış yönleri kombinize %100 uyumlu olmalıdır. Aksi halde pompa monte edilemez veya su sızdırır. Pompa değişimi yapılırken sadece etikete değil, cihazın iç montaj fiziki şemasına da hakim olunmalıdır.
