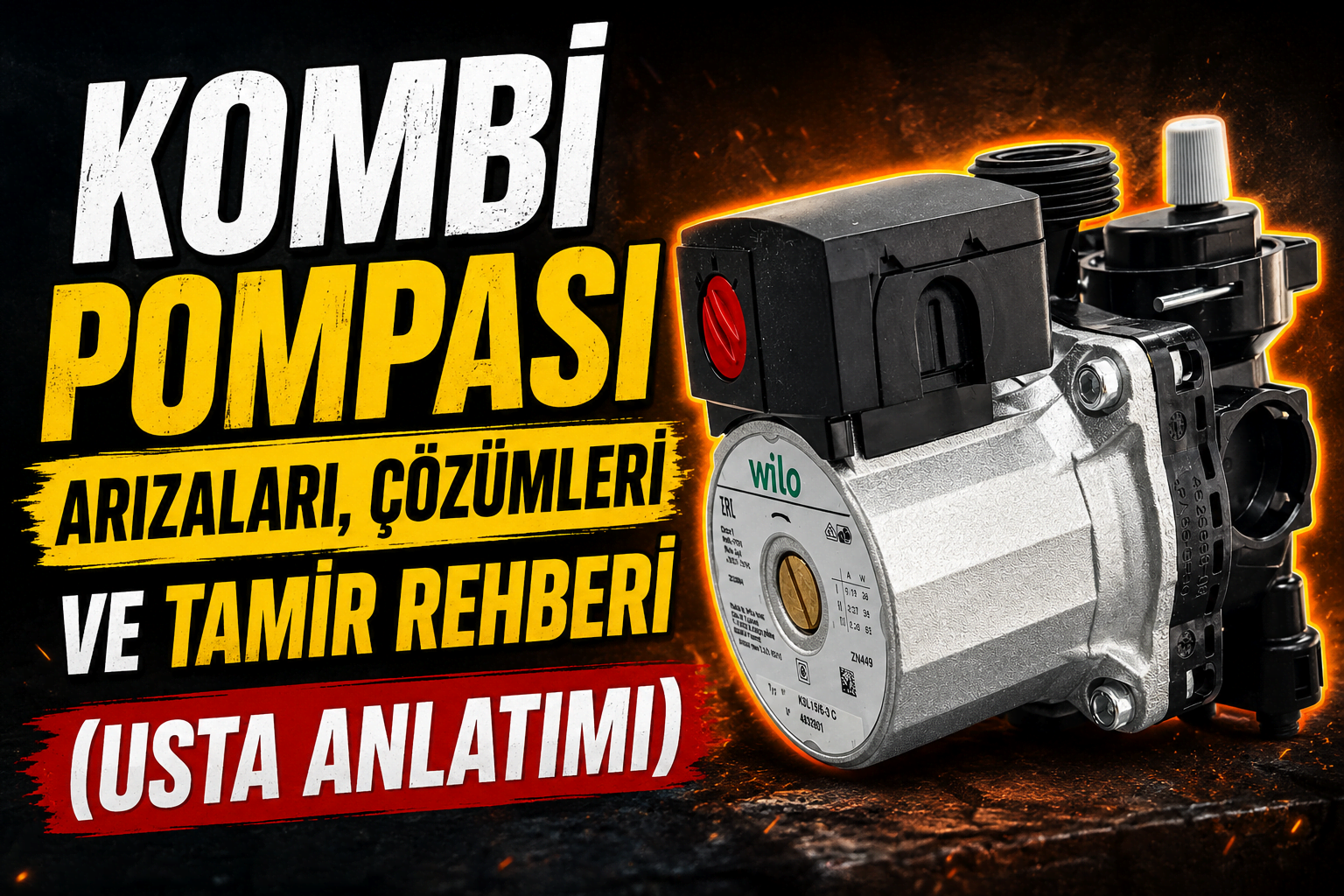

Kombi Pompası Nedir ve Nasıl Çalışır? Anatomisi

Sirkülasyon pompası, doğalgaz kombilerinde kapalı devre kalorifer tesisatı içerisinde yer alan suyun, kombi ile petekler (veya yerden ısıtma boruları) arasında sürekli olarak dönmesini sağlayan elektromekanik bir cihazdır. Bu parça olmadan ısınan su kombinin dışına çıkamaz. Pompa, suyu iterek tesisatta bir "akış (sirkülasyon)" yaratır. Isınan suyun peteklere ulaşması, peteklerde soğuyarak ısısını odaya bırakan suyun ise yeniden ısıtılmak üzere kombiye geri dönmesi tamamen bu cihazın itici gücüne bağlıdır.

Pompanın İç Aksamları: Motor, Rotor ve Mil

Kombi sirkülasyon pompaları genellikle "ıslak rotorlu" yapıdadır. Bu mühendislik harikası tasarım, pompanın kendi kendini soğutmasını sağlar. Pompa temel olarak üç ana bölümden oluşur:

1. Stator (Sargı / Motor Kısmı): Elektrik enerjisinin geldiği ve manyetik alanın yaratıldığı sabit dış kısımdır. İçerisinde bakır sargılar bulunur. Anakarttan gelen 220 Volt AC elektrik bu sargılardan geçtiğinde güçlü bir manyetik alan oluşur. Bu manyetik alan, iç kısımdaki pervaneyi döndürecek olan görünmez kuvvettir.

2. Rotor (Dönen Kısım ve Pervane): Statorun yarattığı manyetik alanın içine yerleştirilmiş olan, serbestçe dönebilen silindirik yapıdır. Rotorun ucunda, suyu fiziksel olarak iten ve "çark" ya da "pervane" adı verilen plastik veya kompozit bir parça bulunur. Rotor, kombi tesisat suyunun tam içindedir (ıslak rotor). Su, rotorun etrafından dolaşarak hem parçayı kayganlaştırır (yağlama görevi görür) hem de motorun aşırı ısınmasını engelleyerek soğutma sağlar.

3. Pompa Mili ve Salalyangoz (Gövde): Rotorun merkezinde yer alan ve pervaneyi tutan seramik veya paslanmaz çelikten yapılmış ince çubuğa pompa mili denir. Yüksek devirlerde döndüğü için çok dayanıklı olmalıdır. Salalyangoz ise pompanın arka kısmında bulunan, suyun giriş ve çıkış yaptığı döküm veya kompozit plastikten üretilmiş su yuvasıdır. Suyun basınçlandırılarak yönlendirildiği odacıktır.

Pompa Kademeleri ve Hız Ayarları Nasıl Çalışır?

Klasik tip sirkülasyon pompalarının üzerinde genellikle I, II ve III olmak üzere üç kademeli bir manuel hız ayar düğmesi bulunur. Bu düğme, stator sargılarına giden elektriğin yolunu değiştirerek motorun devrini (dakikadaki dönüş hızını) belirler.

Kademe I (Düşük Hız): Genellikle küçük dairelerde, kombiye çok yakın 2-3 peteğin olduğu durumlarda kullanılır. Düşük devirde çalıştığı için enerji tasarrufu sağlar ve su sesini (şırıltı) en aza indirir.

Kademe II (Orta Hız): Standart 100-120 metrekarelik, 5-6 metre petül peteğe sahip daireler için en ideal, fabrika çıkış ayarıdır. Ne çok yavaştır ne de tesisatta rahatsız edici bir basınç sesi yaratır.

Kademe III (Yüksek Hız): Dubleks evlerde, yerden ısıtma sistemlerinde veya petek metrajının çok fazla olduğu durumlarda suyun en uç noktalara kadar hızlıca ulaşabilmesi için seçilen maksimum devirdir. Elektrik tüketimi en yüksek seviyededir.

Modern yoğuşmalı kombilerde ise manuel kademe anahtarı kalkmış, yerine ErP uyumlu frekans kontrollü (modülasyonlu) pompalar gelmiştir. Bu pompalar, anakarttan gelen PWM (Pals Genişlik Modülasyonu) sinyali ile tesisatın anlık direncine ve ısı ihtiyacına göre devrini kendi kendine otomatik olarak saniyeden saniyeye ayarlar. Tesisat vanaları kapandıkça pompa hızını düşürerek hem elektrikten devasa tasarruf sağlar hem de borulardaki uğultuyu önler.

Kombi Pompa Arızaları ve Çarpıcı Belirtiler

Kombi pompası günde binlerce litre suyu çeviren ağır işçidir. Zamanla suyun içindeki kimyasallar, tesisat tortuları ve elektriksel dalgalanmalar nedeniyle çeşitli arızalar verir. Bu arızaları doğru okumak, yanlış parça değişimlerinin önüne geçer.

Pompa Neden Sıkışır ve Kilitlenir?

Sıkışma, özellikle yaz aylarında kombi kalorifer modunda hiç çalıştırılmadığında ortaya çıkan en yaygın sorundur. Tesisat suyunun içinde bulunan kalsiyum, magnezyum gibi kireç yapıcı mineraller ve oksitlenme sonucu oluşan siyah çamur (manyetit), çalışmayan pompanın rotor mili etrafında birikir. Su durgunlaştığında bu mineraller taşlaşır. Sonbaharda kombiyi kış moduna aldığınızda anakart pompaya elektrik gönderir ancak mil kireç taşına saplandığı için dönemez. Motor "ıııııı" şeklinde bir zorlanma sesi çıkarır. Kısa süre içinde mil serbest kalmazsa pompa aşırı ısınır ve cihaz hararet arızasına geçer. Bunun dışında, tesisatta unutulan inşaat pisliklerinin, teflon bant parçalarının pervaneye takılması da ani mekanik kilitlenmelere yol açar.

Seste Değişim: Uğultu ve Titreşim Nedenleri

Sağlam bir kombi pompası neredeyse fısıltı ile çalışır. Ancak seste bariz bir değişim varsa bu ciddi bir uyarının habercisidir. Sesi iyi dinlemek arızanın kaynağını ele verir.

Mekanik Tıkırtı ve Sürtünme Sesi: Rotoru taşıyan seramik yataklar (rulman benzeri yapı) zamanla ve özellikle susuz çalışma (kuru çalışma) nedeniyle aşınır. Yataklar aşındığında rotor mili balansını kaybeder ve dönerken yalpalamaya başlar. Pervane plastik gövdeye veya stator duvarına sürterek "tırrr tırrr" diye ciddi bir mekanik ses çıkarır. Bu durum pompanın mekanik ömrünün dolduğunun kesin kanıtıdır.

Derinden Gelen Uğultu (İnleme): Pompa elektrik alıyor ama dönemiyorsa (kilitlenme veya kondansatör zayıflaması) sargılardan yüksek bir manyetik inleme sesi gelir. Eğer mil düz tornavidayla rahat dönüyorsa ama elektrik verilince sadece uğulduyorsa sorun elektrikseldir.

Titreşim ve Kavitasyon: Sistemde hava olduğunda veya su eksik olduğunda pompa pervanesi suyu değil havayı döver. Su içindeki basınç dalgalanmaları nedeniyle su kaynıyormuş gibi mikro baloncuklar oluşup patlar. Buna kavitasyon denir. Bu patlamalar pompanın gövdesinde sarsıntıya ve tüm tesisata yayılan bir titreşime neden olur. Çözümü tesisat basıncını 1.5 bara tamamlamak ve pürjörden sistemin havasını iyice almaktır.

Aşırı Isınma, Su Kaçakları ve Belirtiler

Pompanın dış gövdesi (siyah veya metal kısım) el değmeyecek kadar çok ısınıyorsa (ve tesisat suyu soğuk olmasına rağmen ısınıyorsa), bu durum sargılarda kısa devre olduğunu veya rotorun sıkıştığını gösterir. Su kaçakları ise genellikle pompa motorunun arkasındaki salalyangoz gövdesine bağlandığı noktadaki kalın O-ring contanın özelliğini yitirmesinden veya soğuk havalarda cihazın donmasından dolayı döküm gövdenin çatlamasından kaynaklanır. Pompa altından siyah, paslı bir su damlıyorsa acil müdahale edilmelidir, çünkü bu su anakarta ulaşarak cihazı tamamen hurdaya çevirebilir.

Kullanıcının Fark Edeceği Net Belirtiler: En belirgin şikayet "Kombi yanıyor ama petekler buz gibi" durumudur. Pompa suyu itemediği için ana eşanjördeki su saniyeler içinde 90-100 dereceye çıkar. Kombi "Aşırı Isınma" hatası (Örn: Demirdöküm F20, Baymak E03, ECA E03 vb.) vererek kendini kilitler. Sıcak su (banyo/mutfak) kullanımında da pompa devreye girdiği için, pompa arızalıysa sıcak su alırken de kombi hararet yapar ve suyunuz bir sıcak bir soğuk akmaya başlar.

Kombi Pompası Kontrol, Ölçüm ve Test İşlemleri

Bir sirkülasyon pompasının gerçekten bozuk mu yoksa sadece sıkışmış veya elektriksiz mi kaldığını anlamak için tesisat ustalarının uyguladığı kesin test yöntemleri vardır. İhtiyacımız olan tek şey kaliteli bir multimetre (avometre) ve düz bir tornavidadır.

Multimetre ile Anakarttan Gelen Elektriğin Ölçümü

Pompa dönmüyorsa ilk şüphelenilmesi gereken yer pompanın kendisi değil, anakarttır. Anakart pompa rölesini çekmezse pompa elektrik alamaz.

İşleme başlarken kombiyi çalıştırın ve kış moduna alın. Pompanın üzerindeki siyah klemens (elektrik) kutusunu ince bir tornavidayla açın. İçeride Faz (L), Nötr (N) ve Toprak uçlarını göreceksiniz. Multimetreyi "AC Volt (V~)" kademesine, tercihen 600V veya 750V seviyesine getirin. Kırmızı probu Faz ucuna, siyah probu Nötr ucuna değdirin. Cihaz çalışırken ekranda 220V ile 240V arasında bir değer okumanız gerekir. Eğer burada elektrik yoksa (0V görüyorsanız), pompanız sağlamdır; sorun %100 oranında anakarttadır. Röle yanmış veya işlemci komut vermiyordur. Ancak 220V geldiği halde pompa en ufak bir titreme, inleme yapmıyor ve dönmüyorsa, pompanın iç sargıları (stator) kopmuş demektir ve pompa motoru çöptür.

Pompa Kondansatörü (Kapasitör) Testi ve Önemi

Kondansatör (kapasitör), klemens kutusunun içinde yer alan silindirik (genellikle beyaz veya siyah) parçadır. Tek fazlı motorların (kombi pompası gibi) kalkış yapabilmesi (ilk dönüş hareketini başlatabilmesi) için yüksek bir enerjiye ihtiyaçları vardır. Kondansatör, bu enerjiyi depo edip motora ilk tekmeyi vuran parçadır. Genellikle 2.0 µF, 2.5 µF veya 2.6 µF (Mikrofarad) değerindedir.

Pompa elektrik alıyor, inleyip uğulduyor ama dönmüyorsa sorun yüksek ihtimalle kondansatördür. Kondansatör zamanla şişer, kapasitesini kaybeder (kurur). Ölçmek için multimetrenizi "Kapasitans (Farad)" kademesine getirin. Kombinin şalterini indirin. Kondansatörün iki kablosunu pompadan sökün. Multimetrenin problarını kondansatörün iki ucuna değdirin. Eğer üzerinde 2.5 µF yazan bir kondansatör ölçümde 0.8 µF veya 1.2 µF gibi çok düşük bir değer veriyorsa, parça görevini yapamıyor demektir. Sadece bu 100 liralık minik parçayı değiştirerek binlerce liralık pompayı kurtarabilirsiniz.

Manuel Mil Kontrolü ve Sağlamlık Tespiti

Kombiyi kapatın. Pompanın tam ortasında (markasına göre) metal veya plastik büyük, düz yarıklı bir vida (kör tapa) bulunur. Altına bir havlu serip bu vidayı kalın, düz uçlu bir tornavidayla saatin tersi yönünde çevirerek sökün. Vidayı çıkardığınızda içeriden bir miktar siyah su damlayacaktır, bu son derece normaldir. Tapanın arkasında, pompanın milinin ucunu göreceksiniz (üzerinde tornavida girecek bir yarık vardır).

Tornavidayı bu yarığa takın ve mili sağa sola çevirmeye çalışın. Mil çok rahat, yağ gibi dönüyorsa pompanın mekanik sıkışması yoktur. Eğer mil taş gibi sertse ve milim oynamıyorsa kireçten sıkışmıştır (Temizlik bölümüne geçin). Eğer mil dönerken tıkır tıkır bir sürtünme hissi veriyorsa ve yalpalıyorsa rulman yatakları dağılmıştır; bu durumda pompanın elektronik ölçümlerine bakmaya bile gerek yoktur, mekanik ömrü bitmiştir ve motor kısmı kesinlikle değiştirilmelidir.

Kombi Pompası Temizliği ve Bakımı

Pompa arızalarının yarısından fazlası aslında sadece ağır bir kirlilik ve sıkışma durumudur. Doğru bir temizlik müdahalesi ile pompa hayata döndürülebilir.

Sıkışan Pompanın Manuel Açılarak Kurtarılması

Diyelim ki sonbahar geldi, kombiyi açtınız ve cihaz hemen aşırı ısınma hatası verdi. Pompadan da zorlanma sesi geliyor. Bu klasik "yaz kilitlenmesi"dir.

Öncelikle kombinin enerjisini şalterden kesin. Pompanın ortasındaki büyük düz kör tapayı sökün. İçerideki rotor milinin yarığına uygun düz bir tornavida yerleştirin. Tornavidayı saat yönünde ve saatin tersi yönünde, ilk başta hafifçe bastırarak zorlayın. Kireç taşı aniden "çıt" diye kırılacak ve mil boşa çıkacaktır. Mil rahatça dönmeye başladıktan sonra tornavidayı çekin. Kombinin şalterini açın ve kombiyi kalorifer modunda çalıştırın. (Bu sırada kör tapa hala açık olsun). Cihaz çalışınca milin hızla ve pürüzsüz bir şekilde dönmeye başladığını gözünüzle göreceksiniz. Mil dönerken dışarı bir miktar su atacaktır. Milin rahatça döndüğünden emin olduktan sonra cihazı kapatıp kör tapayı tekrar sıkıca yerine vidalayın. İşlem tamamdır, pompa kurtarıldı!

Rotor ve İç Gövde Temizliği (Derinlemesine Bakım)

Eğer pompa sürekli sıkışıyorsa veya içinden çamur çıkıyorsa sistemi tamamen söküp temizlemek gerekir. Kombinin suyunu tahliye vanasından tamamen boşaltın. Pompa motorunu (siyah kafayı) arkadaki döküm gövdeye (salalyangoza) bağlayan genellikle 4 adet alyan (Torx) vidayı sökün. Motor kısmını kendinize doğru çekerek ayırın.

Karşınıza plastik çark (pervane) çıkacaktır. Pervanenin kanatlarının arası muhtemelen simsiyah manyetit çamuru ve kireç tortusuyla dolmuştur. Bu kısmı eski bir diş fırçası ve ılık su yardımıyla nazikçe temizleyin. Pervane kanatlarını kırmamaya özen gösterin. Ardından arkadaki döküm gövdenin içini bezle silerek kireç kalıntılarını alın. Rotorun metal gövdesinde kireçlenme varsa ince bir zımpara ile yüzeysel olarak temizlenebilir. Kritik Kural: Pompaya kesinlikle asit, porçöz veya pas sökücü sıkmayın! Asit, stator ile rotor arasındaki incecik çelik yalıtım zarını deler ve suyun sargılara ulaşmasına neden olarak motoru anında yakar. Temizlik bittikten sonra O-ring contayı silikon gres ile hafifçe yağlayarak motoru tekrar yerine 4 vidayla çapraz (X) sıkarak monte edin.

Tamir ve Komple Değişim İşlemleri

Pompanın milini kurtardınız, kondansatörü ölçtünüz ama pompa hala dönmüyor veya aşırı gürültülü çalışıyorsa, değişim vakti gelmiş demektir. Peki komple mi değişecek yoksa tamir mi edilecek?

Pompa Tamiri Mantıklı mı? (Rotor vs Motor Değişimi)

Kombi pompalarında sargı (stator) bobinajı yanmışsa veya kısa devre yapmışsa, bu parçaların yeniden sarılması (bobinaj tamiri) teknik olarak yapılabilse de kombi sektörü için ne güvenlidir ne de ekonomik olarak mantıklıdır. Yeniden sarılan pompalar ıslak ortamda çalıştığı için su izolasyonu %100 sağlanamaz ve kısa sürede tekrar yanar. Aynı şekilde rotor yatakları (rulmanlar) aşındığında yatak tamiri de fabrikasyon pres baskı olduğu için yapılamaz.

Usta Çözümü: Piyasada "Pompa Tamiri" denilen işlem aslında Pompa Kafası (Motoru) Değişimidir. Pompanın arkasında bulunan ve kombinin tesisat borularına rekorlarla bağlanan döküm gövde (salalyangoz) neredeyse hiçbir zaman bozulmaz. Ciddi bir çatlak yoksa o parça ömürlüktür. Usta, bozulan pompanın sadece önündeki 4 alyan vidayı söker, bozuk motor kafasını alır ve yerine sıfır (veya revizyonlu) bir motor kafası takar. Kombiyi yerinden oynatmaya, rekorları sökmeye gerek kalmaz. İşçilik ve parça maliyeti yarı yarıya düşer.

Kombi Pompası Nasıl Değiştirilir? (Adım Adım Değişim)

Diyelim ki pompa motorunuz yandı ve yeni bir pompa kafası aldınız. Değişim işlemi şu sırayla yapılmalıdır:

Marka Bazlı Pompa Arızaları ve Çözümleri

Piyasada kombi üreticileri pompaları kendileri üretmezler. Çoğunlukla Grundfos veya Wilo markalarının o kombi için özel ürettiği modelleri kullanırlar. Ancak markaların tesisat tasarımları farklı sorunlar doğurabilir.

• Demirdöküm ve Vaillant Pompa Sorunları: Bu iki kardeş marka genellikle özel döküm gövdeli, pürjörü (hava alma tıpası) gövdeye entegre edilmiş pompalar kullanır. Vaillant modellerinde pompa kafası değişimi kolaydır ancak özel alyan başlıklı vidalar kullanırlar. Demirdöküm Nitromix serilerinde yüksek verimli PWM sinyalli pompalar bulunur, bu pompalar voltaj dalgalanmalarına karşı çok hassastır ve çabuk elektronik arıza verebilir.
• Baymak ve ECA Pompa Özellikleri: Genellikle standart Grundfos UPS serisi veya Wilo KSL serisi kullanırlar. Piyasada kafası (motoru) en kolay bulunan ve değişimi en rahat yapılan markalardır. Baymak Duotec veya ECA Proteus serilerinde pompa sıkışması sıklıkla görülür, ortadaki vidadan müdahale ile kolayca açılır.
• Bosch ve Buderus Pompa Yapıları: Tasarım olarak diğer markalardan ayrılırlar. Pompanın salalyangozu (gövdesi) genellikle hidroblok grubunun içine ters bir açıyla veya kompakt şekilde yerleştirilmiştir. Bazı modellerde söküm işlemi için sağ yan kapağın açılması veya kart kutusunun tamamen indirilmesi gerekebilir. İşçiliği biraz daha zahmetlidir. Pompaları oldukça sessiz ve uzun ömürlüdür.

Fiyatlar, Satın Alma Rehberi ve Usta Tavsiyeleri

Pompa değişimi söz konusu olduğunda kullanıcıların kafası fiyat ve marka konusunda çok karışır.

Orijinal mi, Muadil mi Alınmalı? Yeni nesil (ErP uyumlu, siyah kafalı, ışıklı) frekans kontrollü pompalar oldukça pahalıdır ve anakartla haberleştikleri için mecburen birebir orijinal olmak zorundadır. Ancak eski nesil (3 kademeli) standart pompalarda, piyasada satılan kaliteli muadil (A kalite) pompa motorları orijinaliyle birebir aynı performansı sergiler ve yarı fiyatınadır. Dikkat etmeniz gereken tek şey, aldığınız yeni motorun dönüş yönü ile eski motorunuzun dönüş yönünün aynı olmasıdır.

Pompa Ömrünü Uzatan Altın Tavsiyeler:

• Manyetik Kombi Filtresi Taktırın: Pompa içindeki rotor çok güçlü bir mıknatıstır. Tesisattaki görünmez demir tozları ve pas (manyetit) gelir pompanın göbeğine yapışır ve rulmanı zımpara gibi aşındırır. Kombi altına takılacak kaliteli bir manyetik filtre, pompanızın ömrünü en az 2 kat uzatır.
• Yaz Aylarında Şalteri Kapatmayın: Makalenin başında da belirttiğimiz gibi, şalter kapalı kalırsa anakart "Pompa Anti-Blokaj" sistemini çalıştıramaz. Cihaz elektrikte kalsın, sadece yaz konumuna alın.
• Havasız Sistem Çalıştırmayın: Peteklerin havası alınmamışsa, pompa sürekli havayla karışık suyu döver. Bu da kavitasyon yaratıp pervaneyi kırabilir. Yılda bir kez mutlaka petek havalarını kontrol edin.
