Kombi NTC Sensörü Kaç kOhm Olmalı? Markalara Göre Direnç Tablosu ve Ölçüm Rehberi
Merhaba değerli ustalar ve kendi arızasını çözmek isteyen ilgili kullanıcılar. Kombinizin sürekli "Suyu ısıtıyorum" ya da "Tamam yeterince ısındı, artık durmalıyım" kararlarını veren o küçücük parçanın adı NTC sensörüdür. Ancak bu parçalar yıllar içinde sıcak-soğuk şoklarından dolayı özelliklerini yitirir ve yalan söylemeye başlarlar. Biz ustalar buna "Sensör sağırlaştı" deriz.
Peki şüphelendiğiniz bir kombi NTC sensörünü söktüğünüzde, avometre (multimetre) ile ölçüm yaparken ekranda kaç görmelisiniz? Bu dev rehberde, hiçbir detayı atlamadan, piyasadaki popüler marka ve cihazlar üzerinden NTC direnç değerlerini ve en doğru sağlamlık testini nasıl yapacağınızı bir usta gözüyle anlatacağım.
En büyük acemilik hatası, sensörü kombinin sıcak borusundan söküp anında ölçmektir. NTC (Negatif Sıcaklık Katsayısı) demek, parça ısındıkça direnci DÜŞER demektir. Sıcak borudan söktüğünüz sensör ekranda 2 kOhm gösterir ve siz onu bozuk sanıp çöpe atarsınız. Sensörü sökün, elinizde 5 dakika soğutun, ortam (oda) sıcaklığına (yaklaşık 25 dereceye) gelmesini bekleyin. Gerçek değerini (10 kOhm) ancak o zaman ölçebilirsiniz.

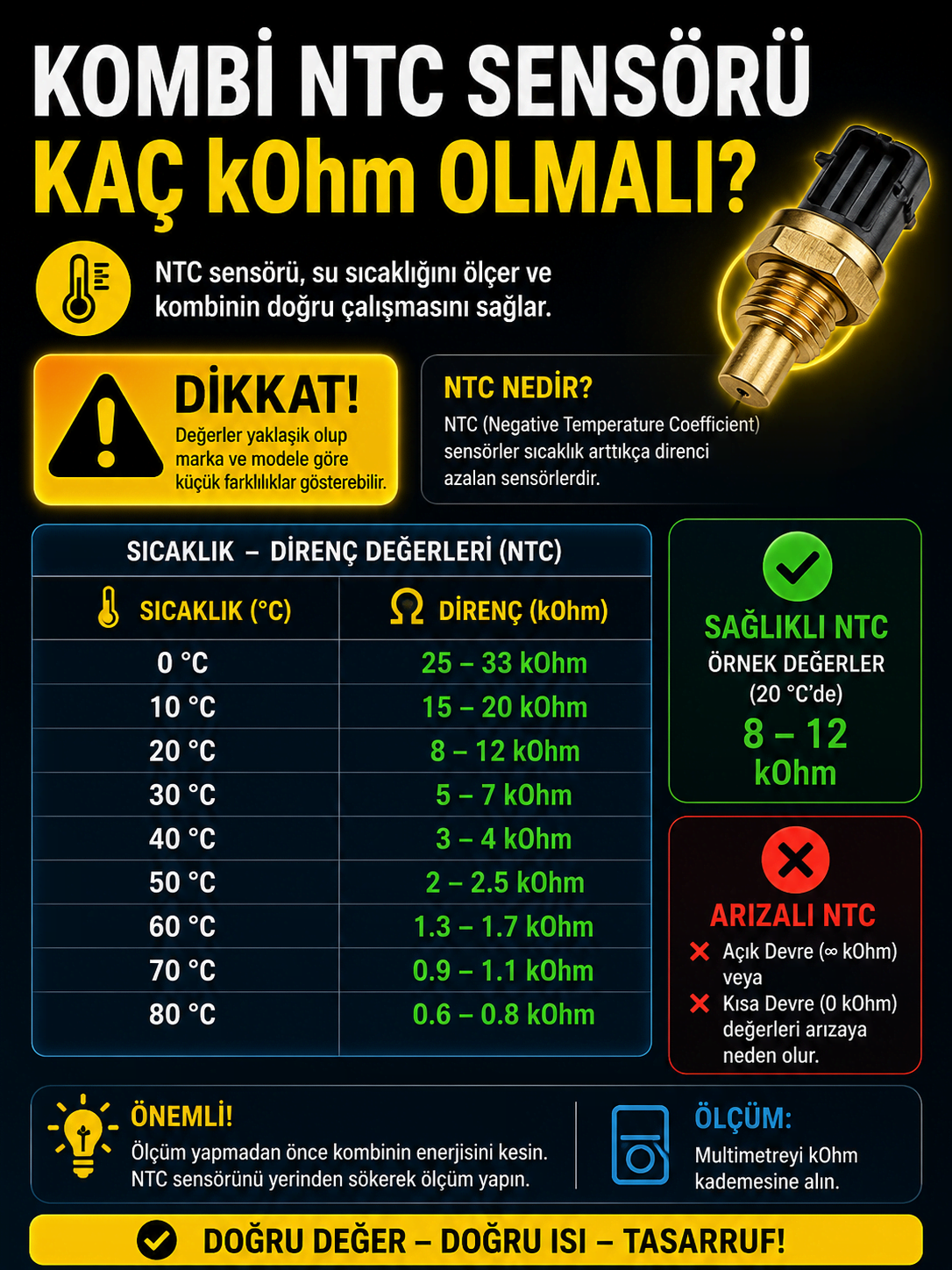

1. NTC Sensörü Sıcaklık ve Direnç (kOhm) Tablosu
Kombi piyasasındaki cihazların ezici çoğunluğu **10 kOhm** baz değerine sahip NTC kullanır. Sensörün tepkisini ölçmek için ısıya verdiği yanıtları aşağıdaki tablodan teyit etmeniz gerekir:
| Suyun / Ortamın Sıcaklığı (°C) | Multimetrede Görülmesi Gereken Değer (kOhm) | Açıklama |
|---|---|---|
| 0°C (Buzlu su) | ~ 32.0 kOhm | Kombi don koruma moduna geçiş değeridir. |
| 25°C (Oda sıcaklığı) | ~ 10.0 kOhm | Altın Standart (Referans Ölçüm) |
| 40°C (Ilık su) | ~ 5.3 kOhm | Sensör tepki vermeye başlamıştır. |
| 60°C (Sıcak petek suyu) | ~ 2.5 kOhm | Kombi alevi kısmaya (modülasyona) geçer. |
| 80°C (Maksimum sıcaklık) | ~ 1.2 kOhm | Kombi tehlike sınırında, alevi tamamen keser. |
2. Marka ve Modellere Göre Kullanılan NTC Çeşitleri
Her markanın mühendisliği farklı olsa da, kullandıkları sensörlerin elektronik dili genellikle aynıdır. İşte sahadan spesifik cihaz örnekleri:
Demirdöküm (Nitromix, Atron, Nepto Serileri)
- NTC Değeri: 10 kOhm
- Kullanılan Tip: Nitromix gibi yoğuşmalı cihazlarda genellikle mavi veya siyah başlıklı, borunun üzerine metal bir maşa (klips) ile tutturulan Geçmeli NTC kullanılır.
- Arıza Belirtisi: Demirdöküm cihazlar sensör arızasında ekranda genellikle F03, F05 veya F06 arıza kodu verirler. Sensör sağırlaşmışsa arıza kodu vermez ama banyo suyu bir kaynar, bir buz gibi olur.
Bosch ve Buderus (Condense, GB062, GB122 Serileri)
- NTC Değeri: 10 kOhm
- Kullanılan Tip: Alman grubunda sensör borunun dışına sıkıca kenetlenir. Parçanın yüzeyinde termal macun bulunur.
- Arıza Belirtisi: Ekranda kalorifer derecesi 30 görünürken petekler el değmeyecek kadar sıcaksa, NTC 10 kOhm yerine 15-20 kOhm gösterip cihazı kandırıyordur. Sensör kesinlikle değiştirilmelidir.
Vaillant (ecoTEC Pro, Plus Serileri)
- NTC Değeri: 10 kOhm
- Kullanılan Tip: Eski serilerde direkt suyun içine giren contalı Daldırma Tip, yenilerde ise geçmeli tip kullanılır.
- Arıza Belirtisi: İçindeki tel kopmuşsa cihaz direkt açık devre algılar ve meşhur F.00 veya F.01 hata kodunu ekrana düşürür. Cihaz çalışmayı tamamen durdurur.
E.C.A ve Baymak (Proteus, Lambert, Dolce Vita)
- NTC Değeri: 10 kOhm
- Kullanılan Tip: Hem daldırma hem klipsli tipler yaygındır. Genellikle kırmızı veya mavi kablolu uçlarla donatılırlar.
- İstisna Durumu: Piyasada çok nadir bulunan 15-20 yıllık bazı eski İtalyan anakartlarında 5 kOhm veya 12 kOhm çıkma ihtimali vardır. Ancak güncel cihazların tamamına yakını 10 kOhm'dur.
3. Multimetre (Avometre) İle Sağlamlık Testi Nasıl Yapılır?
(Görsel: NTC sensör uçlarının multimetre proplarına bağlanarak 20k kademesinde ölçülmesi işlemi)
Parçanın sağırlaşıp sağırlaşmadığını (tepki verip vermediğini) şu adımlarla profesyonelce test edebilirsiniz:
- Elektriği Kesin ve Sökün: Kombinin sigortasını kapatın. Sensörün fişlerini çekin. Klipsliyse borudan çıkarın, daldırmaysa (önce suyu boşaltıp) İngiliz anahtarıyla sökün. Parçayı elinize alın.
- Multimetre Ayarı: Avometrenin ortasındaki kademeyi Direnç (Ohm - Ω) bölümündeki 20k (veya 200k) işaretine getirin.
- Oda Sıcaklığında Ölçün: Kırmızı ve siyah propları NTC'nin iki pimine değdirin. Ekranda 10.0 ile 11.5 arası bir değer görmelisiniz.
- Isı Testi (Şoklama): Proplar takılıyken, NTC'nin metale veya boruya değen ucunu avucunuzun içine alıp sıkın. Veya çakmakla çok hafif ısıtın.
- Sonucu Gözlemleyin: Ekranda gördüğünüz 10 kOhm rakamı hızla düşmelidir; örneğin 8.5 -> 6.2 -> 4.1... Isıtmayı bıraktığınızda ise tekrar yavaş yavaş 10'a doğru tırmanmalıdır.
Arızalı NTC'yi Tespit Ettiniz. Şimdi Orijinalini Nereden Alacaksınız?
NTC sensörleri kombinin gözü kulağıdır. Yan sanayi, sahte dirençli bir NTC takarsanız kombi suyu ya kaynatır parçaları patlatır ya da hiç ısıtmaz.
Hangi marka kullanıyorsanız (Demirdöküm, Vaillant, E.C.A, Bosch, Baymak), kombinizin tam modeline %100 uyumlu, orijinal ve garantili (klipsli veya daldırma tip) NTC sensörlerini Parcabayim.com sitemizden en uygun fiyatlarla anında tedarik edebilirsiniz. Siz siparişinizi verin, biz özenle paketleyelim ve 1-2 gün içerisinde kargo ile güvenle adresinize teslim edelim. Paranızı da kombinizi de riske atmayın!
Kombi Sensörleri Hakkında Ustaya Sorulan 20 Soru (Soru-Cevap)
Sahada ve forumlarda NTC sensörleri hakkında en çok merak edilen 20 soruyu ve kısa, net cevaplarını sizin için listeledik:
1. NTC ne demek?
Açılımı "Negative Temperature Coefficient" (Negatif Sıcaklık Katsayısı) demektir. Isındıkça elektriksel direnci azalan, bu sayede anakarta sıcaklık ölçüm bilgisini ileten elektronik malzemedir.
2. Klipsli (Geçmeli) NTC ile Daldırma NTC arasındaki fark nedir?
Geçmeli tip, bakır borunun dış yüzeyine bir mandal (klips) ile tutturulur ve boru yüzeyindeki ısıyı ölçer. Daldırma tip ise borunun içine vidalanır ve ucu doğrudan tesisat suyunun içine girerek daha net ölçüm yapar.
3. Kombimde iki tane mi NTC var?
Evet, genellikle biri kullanım suyu (banyo/mutfak) çıkış borusundadır, diğeri ise kalorifer (petek) gidiş borusundadır. Birbirinden bağımsız çalışırlar.
4. NTC sensör tamir edilebilir mi?
Hayır. İçi epoksi veya seramik ile kaplıdır, dışı genellikle presli metaldir. Bozulan NTC onarılmaz, çöpe atılır ve orijinal yenisiyle değiştirilir.
5. Banyo suyunun bir ısınıp bir soğumasının sebebi NTC midir?
%80 ihtimalle evet. Sağırlaşan NTC suyun kaynadığını geç fark eder, alev kesilir su buz gibi olur. Sonra suyun soğuduğunu geç fark eder, cihaz aniden yanar su tekrar kaynar.
6. NTC sensörü arızası kombi anakartını yakar mı?
Çok nadir bir durumdur. Ancak sensör kablolarında veya yuvasında bir su kaçağı varsa ve şase yaparsa anakartta hasar oluşturabilir.
7. Multimetremde 20k kademesi yok, 200k var ölçer mi?
Evet ölçer. Ekranda 10.00 yerine 10.0 gibi daha az basamaklı bir değer görürsünüz ama sağlamlık testi için gayet yeterlidir.
8. Sensörü söktüm 2 kOhm gösterdi, bozuk mu?
Sensörü kombinin yeni çalıştığı sıcak bir borudan söktüyseniz 2 kOhm göstermesi çok normaldir (Su 60 derece civarındadır). Oda sıcaklığında soğumasını bekleyip tekrar ölçün.
9. Daldırma tip NTC sökülürken cihazdan su boşaltılır mı?
Kesinlikle! Tesisat suyu sensörün ucundadır. Kombinin suyunu purjörden tamamen (sıfır bara) boşaltmadan daldırma NTC'yi sökerseniz evi su basar.
10. 10 kOhm NTC yerine 5 kOhm NTC takarsam ne olur?
Anakart değerleri yanlış hesaplar. Siz 40 derece su istersiniz, cihaz suyu 80 dereceye çıkarır veya suyu soğuk zannedip hiç kapanmaz ve sonunda kombiyi patlama noktasına getirir.
11. NTC sensörünün "+" ve "-" yönü var mıdır?
Hayır yoktur. Sensör bir dirençtir ve kutuplu (polariteli) değildir. Kablo uçlarını soketlere ters taksanız da cihaz sorunsuz çalışır.
12. Ekranda okuduğum sıcaklık ile akan suyun sıcaklığı uyuşmuyor?
İşte bu NTC sensörünün ohm değerinin kaydığını (sağırlaştığını) gösterir. Kombi suyu 60 derece sanıyordur ama asıl su 40 derecedir. Sensör değişimi şarttır.
13. Orijinal NTC ile yan sanayi NTC arasında fark var mı?
Çok fark var. Yan sanayi ürünlerin ısı algılama hassasiyeti çok düşüktür. Kombi geç modülasyona girer, bu da faturanızın fazla gelmesine sebep olur.
14. NTC üzerinde oksitlenme varsa temizlenip geri takılır mı?
Eğer sadece daldırma ucunda biraz kireç varsa zımpara ile hafifçe temizlenip takılabilir. Ama kablo giren kısımlarında yeşillenme (oksit) varsa içi de çürümüştür, değişmesi gerekir.
15. Sensörü değiştirdim ama arıza (Örn: F03) hala geçmedi?
Sorun anakarttan NTC'ye giden kablo tesisatında kopukluk olması veya anakartın sensör algılama entegresinin bozulmuş olmasıdır. Kablo geçişleri kontrol edilmelidir.
16. Geçmeli (Klipsli) sensörleri termal macunsuz takarsam ne olur?
Borudaki ısıyı üzerine tam olarak alamayacağı için sıcaklığı hep gecikmeli okur. 1-2 liralık bilgisayar işlemci macunlarından (termal macun) sensörün arasına çok az sürmek harika sonuç verir.
17. Petekler bir ısınıp bir soğuyor, kombi ateşleyip kapatıyor. Sensör mü?
Kalorifer NTC'si sağırlaşmış olabilir. Ancak aynı durum "Pompa arızası" veya "Üç yollu vana takılması" durumlarında da suyun kaynaması nedeniyle NTC'ye "kapat" komutu verdirtir. İyi bir arıza tespiti gerekir.
18. Parcabayim.com üzerinden sensör siparişi verirsem doğru parça gelir mi?
Evet. Sitemizde her sensörün hangi marka ve modellere uyumlu olduğu açıkça belirtilmiştir. Arama kısmına cihazınızın modelini yazarak doğru parçaya güvenle ulaşabilirsiniz.
19. Parcabayim.com'dan verilen sipariş ne zaman ulaşır?
Kombi arızalarının aciliyetini biliyoruz. Siparişleriniz aynı gün stoktan hazırlanır ve 1-2 gün içerisinde kargo ile güvenli bir şekilde adresinize teslim edilir.
20. Kombi kapalıyken sensörü ölçmek zorunda mıyım?
Evet! Anakart üzerinden elektrik geçerken (kombi fişteyken) multimetre ile sensör ölçmeye kalkarsanız hem multimetreyi yakarsınız hem de ölçtüğünüz direnç değeri tamamen hatalı çıkar.
