Isı Pompası İçin Sirkülasyon Pompası: 25/8 mi, 25/9 mu? Seçim ve Debi Hesabı
Isı Pompası İçin Sirkülasyon Pompası: 25/8 mi, 25/9 mu? Seçim ve Debi Hesabı
Isı pompası kuran ya da mevcut sistemine ek pompa arayan herkes aynı iki kodla karşılaşır: 25/8 ve 25/9. Aradaki fark kâğıt üzerinde sadece bir metre gibi görünür, ama ısı pompasının çalışma mantığı kombiden farklı olduğu için doğru pompa seçimi, cihazın verimini ve arıza kodu verip vermeyeceğini doğrudan belirler. Bu rehberde kodların ne anlattığını, ısı pompasının neden bu kadar debi istediğini, debiyi nasıl hesaplayacağınızı ve 25/8 ile 25/9 arasında nasıl seçim yapacağınızı anlatıyorum.
25/8 ve 25/9 ne demek? Pompa kodunu okumak
Sirkülasyon pompası etiketindeki kod, pompanın bağlantısını, basma gücünü ve montaj boyunu tek satırda anlatır. Örnek olarak Wilo’nun tam tip kodunu açalım:
| Kod parçası | Örnek (Para 25-130/8-75/SC) | Anlamı |
|---|---|---|
| 25 | DN25 | Pompa gövdesinde 1½ inç dış diş; boruya genellikle 1 inç rakorla bağlanır |
| 130 | 130 mm | Montaj boyu: iki bağlantı ağzı arası mesafe (130 ya da 180 mm) |
| 8 (veya 9) | 8 m | Sıfır debideki en yüksek basma yüksekliği |
| 75 (veya 87) | 75 W | En yüksek elektrik tüketimi |
| SC / iPWM1 / PWM2 | SC | Kontrol tipi: kendi düğmesiyle ya da cihazın kartından sinyalle |
Kodun ayrıntılı okunuşu ve kombi pompalarıyla farkı tesisata ek pompa rehberinde de anlatılıyor.
Isı pompası neden kombiden fazla debi ister?
Kombi ısıtma suyunu genellikle 20 derece farkla çalıştırır: 70 °C gider, 50 °C döner. Isı pompası ise verimli çalışmak için düşük sıcaklık ve küçük sıcaklık farkı ister; üreticilerin çoğu 5 K (örneğin 35 °C gidiş, 30 °C dönüş) ile tasarlar. Aynı ısıyı dört kat küçük sıcaklık farkıyla taşımak, dört kat fazla su dolaştırmak demektir.
Debi şu basit formülle hesaplanır: debi (m³/h) = ısıl güç (kW) × 0,86 ÷ sıcaklık farkı (K).

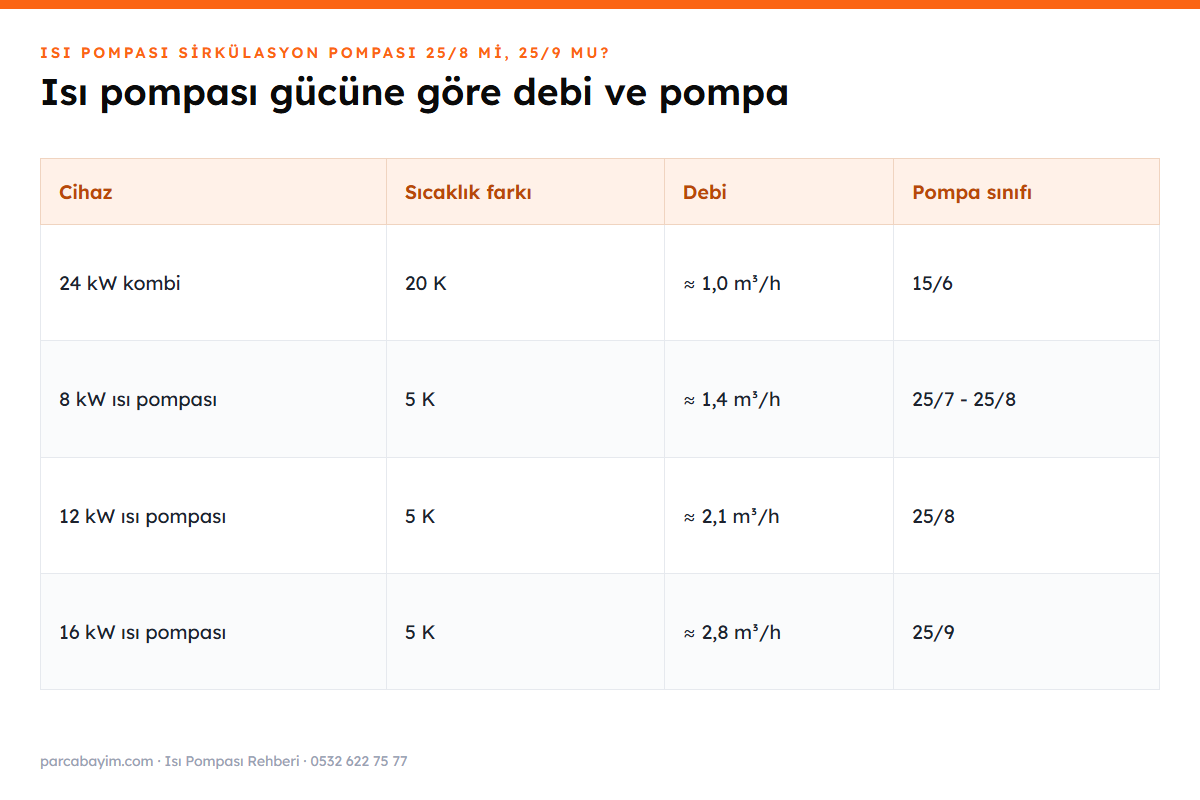

| Cihaz | Sıcaklık farkı | Gereken debi |
|---|---|---|
| 24 kW kombi (tam yükte) | 20 K | ≈ 1,0 m³/h |
| 8 kW ısı pompası | 5 K | ≈ 1,4 m³/h |
| 12 kW ısı pompası | 5 K | ≈ 2,1 m³/h |
| 16 kW ısı pompası | 5 K | ≈ 2,8 m³/h |
25/8 mi 25/9 mu? Hangi evde hangisi
| Özellik | 25/8 | 25/9 |
|---|---|---|
| En yüksek basma | ≈ 8 m (Para 25/8: 8,4 m) | ≈ 9 m |
| En yüksek güç | 75 W sınıfı | 87 W sınıfı |
| Tipik kullanım | Radyatörlü ya da az devreli yerden ısıtmalı ev | Çok devreli yerden ısıtma, uzun hat, büyük cihaz |
| Isı pompası gücü (5 K) | Yaklaşık 12 kW’a kadar | 12-16 kW ve dirençli tesisat |
| Kontrol | Çoğunlukla SC (düğmeli) ya da PWM | Çoğunlukla iPWM (cihaz kartından) ya da SC |
Tablodaki güç aralıkları yaklaşıktır; asıl belirleyici tesisatın direncidir. 10 kW’lık bir ısı pompası kısa hatlı, radyatörlü bir dairede 25/8 ile rahat çalışırken, aynı cihaz 12 devreli, uzun borulu yerden ısıtmalı bir müstakil evde 25/9 isteyebilir. Kararsız kalınan durumda bir üst pompa seçmek genelde güvenlidir, çünkü yüksek verimli pompalar devrini kendileri düşürür ve gereksiz enerji harcamaz.

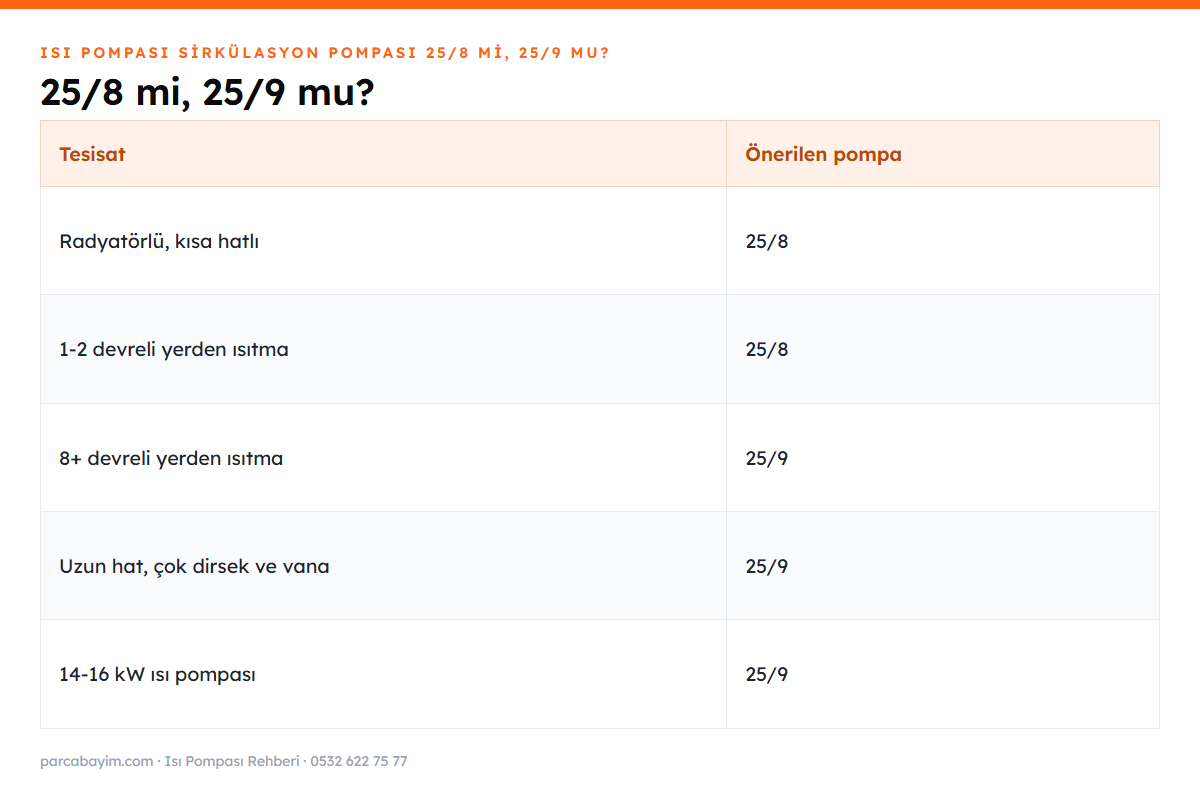

| Tesisat durumu | Önerilen |
|---|---|
| Radyatörlü tesisat, kısa hatlar | 25/8 |
| Tek ya da iki devreli yerden ısıtma | 25/8 |
| Denge tankından sonra tek ısıtma devresi | 25/8 |
| Çok devreli (8 ve üzeri) yerden ısıtma kolektörü | 25/9 |
| Uzun boru hattı, çok dirsek ve vana | 25/9 |
| 14-16 kW ısı pompası ya da orijinal iç pompa 25/9 | 25/9 |
Isı pompasında ek pompa ne zaman gerekir?
Monoblok ısı pompalarının çoğu iç pompayla gelir ve basit tesisatlarda ek pompa gerekmez. Ek pompa şu durumlarda devreye girer:
- Denge tankı ya da hidrolik ayırıcı varsa: Isı pompasının iç pompası sadece cihaz ile tank arasını döndürür; tanktan sonraki ısıtma devresi için ayrı pompa gerekir.
- Birden fazla ısıtma devresi varsa: Radyatör ve yerden ısıtma ayrı sıcaklıkta çalışıyorsa her devre kendi pompasını ister.
- İç pompa tesisatı yenemiyorsa: Uzun hat ve çok devreli yerden ısıtmada iç pompa yetersiz kalır, cihaz akış hatası verir.
- Mevcut kombi sistemine ısı pompası eklendiyse: Hibrit sistemlerde her ısı kaynağının dolaşımı ayrı planlanır.
İç pompa değişiminde dikkat: kontrol sinyali
Isı pompasının içindeki pompa arızalandığında sadece 25/8 ya da 25/9 değerine bakmak yetmez. Cihazın kartı pompayı bir PWM sinyaliyle sürer ve sinyal profilleri birbirinin tersidir:
| Kontrol tipi | Nasıl çalışır | Dikkat |
|---|---|---|
| SC (self control) | Pompa kendi düğmesiyle ayarlanır, dışarıdan sinyal almaz | Ek pompa olarak en pratik seçenek |
| iPWM1 (ısıtma profili) | Sinyal kesilirse pompa tam devirde çalışır | Kablo koparsa ısıtma durmaz |
| PWM2 (güneş / ısı pompası profili) | Sinyal yoksa pompa durur | iPWM1 yerine takılırsa hiç çalışmayabilir |
Montaj ve ayar kuralları
Pompa motorunun mili her zaman yatay durmalı; dikey ya da eğik mil rulmansız ıslak rotorlu pompanın ömrünü kısaltır.
Özellikle soğutma yapan ısı pompalarında borular terler; su klemens kutusuna akmamalı. Soğutmada kullanılacak pompanın etiketinde düşük akışkan sıcaklığı ve yoğuşma uygunluğu olmalı.
Isı pompası eşanjörleri tortuya kombiden daha hassastır. Pompa girişine pislik tutucu ya da manyetik filtre takın.
DN25 pompa 1½ inç rakorla bağlanır; pompanın iki yanına servis vanası koyun ki değişimde tesisat boşalmasın.
İlk çalıştırmada pompanın hava alma fonksiyonunu kullanın ya da tesisatın en üst noktasından havayı alın.
Radyatörde değişken basınç (Δp-v), yerden ısıtma ve ısı pompası devresinde çoğunlukla sabit basınç (Δp-c) seçilir.
Pompanın aşırı ısınıp ısınmadığını anlamak için pompa çok ısınıyor rehberine, tesisat çamurunu tutan filtreler için manyetik filtre rehberine bakabilirsiniz.
Tüm ek pompalar pompalar ek tesisat ve sirkülasyon pompaları kategorilerindedir.
Sıkça Sorulan Sorular
25, pompanın DN25 (1½ inç) bağlantısını; 8 ise metre cinsinden en yüksek basma yüksekliğini anlatır. Kodda ayrıca montaj boyu (130 ya da 180 mm) ve en yüksek güç (örneğin 75 W) yazar.
25/9 pompa yaklaşık bir metre daha fazla basar ve biraz daha fazla güç çeker. Uzun hatlı, çok devreli ya da büyük güçlü ısı pompası sistemlerinde tercih edilir.
Genellikle yetmez. Kombi pompaları 15/5 ya da 15/6 sınıfındadır ve ısı pompasının 5 K sıcaklık farkında istediği yüksek debiyi karşılayamaz.
Debi = güç (kW) × 0,86 ÷ sıcaklık farkı. 5 K farkla 8 kW için yaklaşık 1,4, 12 kW için 2,1, 16 kW için 2,8 m³/h gerekir.
Basit tesisatta iç pompa yeterlidir. Denge tankı, birden fazla ısıtma devresi ya da uzun, dirençli yerden ısıtma varsa ek pompa gerekir.
Yüksek verimli frekans kontrollü pompalar devrini tesisata göre düşürdüğü için fark çok küçüktür. Asıl tüketimi belirleyen, pompanın ayarlandığı moddur.
Ek pompa olarak evet. Cihaz içindeki pompanın yerine takılırsa kart pompayı yönetemez ve akış kontrolü kaybolur; iç pompa değişiminde aynı sinyal tipi tercih edilmelidir.
Gövdedeki ok akış yönünü gösterir. Mil yatay olmalı, klemens kutusu aşağı bakmamalıdır.
Sonuç
25/8 ve 25/9 arasındaki seçim, ısı pompasının gücüne ve tesisatın direncine göre yapılır. Önce debiyi hesaplayın: 5 K farkla çalışan ısı pompası kombiden 3-4 kat fazla su dolaştırır. Standart evlerde 25/8, uzun hatlı ve çok devreli yerden ısıtmada ya da büyük cihazlarda 25/9 uygundur. İç pompa değişiminde ise basma değeri kadar kontrol sinyalinin de aynı olması şarttır.
