Kombi Hava Prosestatı (Manostat) Nedir? HUBA ve HONEYWELL Bağlantı ve Arıza Rehberi
Kombinizin fanı çalışıyor ama bir türlü ateşleme yapmıyorsa, sorunun kalbindeki o küçük ama hayati sensöre, "Hava Prosestatı"na yakından bakıyoruz. Dünya devleri HUBA Control ve Honeywell prosestatlarının üzerindeki şifreli etiketler ne anlama geliyor? L ve H hortum uçları nasıl takılır? Usta dilinden detaylı bağlantı şemaları, test yöntemleri ve 20 soru-cevaplık devasa çözüm rehberi.
- 1. Kombi Hava Prosestatı (Manostat) Nedir ve Ne İşe Yarar?
- 2. HUBA Kontrol Prosestat Etiket ve Bağlantı Şeması
- 3. HONEYWELL Prosestat Etiket Açıklaması ve Özellikleri
- 4. Hava Prosestatı Arızası Nasıl Anlaşılır? (Fan Çalışıyor Çakmak Çakmıyor)
- 5. Usta İşi: Multimetre ile Prosestat Testi Nasıl Yapılır?
- 6. Adım Adım Hava Prosestatı Nasıl Değiştirilir? (Hortum Yönleri)
- 7. Orijinal Yedek Parça Önemi ve Parcabayim.com Avantajı
- 8. Ustanın Dilinden: Sık Sorulan Sorular (SSS - 20 Soru)
1. Kombi Hava Prosestatı (Manostat) Nedir ve Ne İşe Yarar?
Hermetik ve bazı yoğuşmalı kombilerde atık gazın (karbonmonoksitin) bacadan güvenle atıldığını denetleyen yegane güvenlik organına Hava Prosestatı veya teknik adıyla Diferansiyel Basınç Şalteri (Manostat) denir. Kombinin beyni olan anakart, ateşlemeyi başlatmadan önce fan motoruna elektrik gönderir. Fan döndüğünde bacanın içinde bir vakum (rüzgar) oluşur. Bu rüzgar, ince silikon hortumlar vasıtasıyla prosestatın içindeki hassas silikon diyaframı çeker. Diyafram çekildiğinde içindeki mikro-switch "tık" diye kapanır ve anakarta şu sinyali gönderir: "Fan sağlam, baca tıkalı değil, zehirli gazı atabiliyoruz, artık gaz valfini açıp ateşlemeyi başlatabilirsin."
Eğer prosestat bozulursa, fan zayıflarsa veya bacaya kuş yuva yaparsa bu zar çekilmez; cihaz ateşleme döngüsüne kesinlikle geçmez ve kendini hava akış arızasına (Örn: E03, F05) kilitler.
2. HUBA Kontrol Prosestat Etiket ve Bağlantı Şeması
İsviçre merkezli HUBA Control, dünya üzerindeki birçok kombi markasının (Bosch, Vaillant, Demirdöküm vb.) orijinal (OEM) prosestat üreticisidir. Prosestat üreticisi, üretim etiketinde manostat tipini ve bağlantı pinlerini tam olarak belirtmektedir. Piyasada çok sık karşılaşılan HUBA prosestat tipinin nasıl doğru bir şekilde belirleneceğine ve bağlantılarının ne anlama geldiğine dair detaylar aşağıdadır:
- Normalde açık kontak NO (Normally Open): Fan çalışmadığı zaman elektriği geçirmeyen, fan çalışıp diyafram çekildiğinde (vakumlandığında) kapanarak anakarta akım gönderen pindir. Kombilerde genellikle bu bacak kullanılır.
- Ortak temas (Common - C): Anakarta giden veya anakarttan gelen elektriğin ana giriş (ortak) bacağıdır.
- Normalde kapalı NC kontağı (Normally Closed): Fan çalışmazken elektriği ileten, fan çalıştığında akımı kesen pindir. Standart kombilerde bu pin genellikle boş bırakılır.
- Vakum (-) L (Düşük) olarak işaretlenmiştir: İngilizce "Low" kelimesinden gelir. Fan motorunun vakum (emiş) yaptığı hortumun takıldığı plastik ağızdır. P2 olarak da bilinir.
- Basınç (+) H (Yüksek) olarak işaretlenmiştir: İngilizce "High" kelimesinden gelir. Fanın üfleme (basınç) yaptığı hattın takıldığı yerdir (P1). Not: Çoğu kombide sadece L(-) portuna tek bir emiş hortumu takılarak sistem çalıştırılır.
- Prosestat üretici tipi: Pascal (Pa) değeri veya çalışma aralığını (Örn: 50/40 Pa veya 60/40 Pa) belirten seri kodudur. Parça alırken bu değerin cihazınızdaki ile aynı olması zorunludur.
- Prosestat üretim tarihi ve müşteri kod: Parçanın ne zaman üretildiğini ve hangi kombi markası (müşteri) için kodlandığını gösteren fabrika etiketidir.

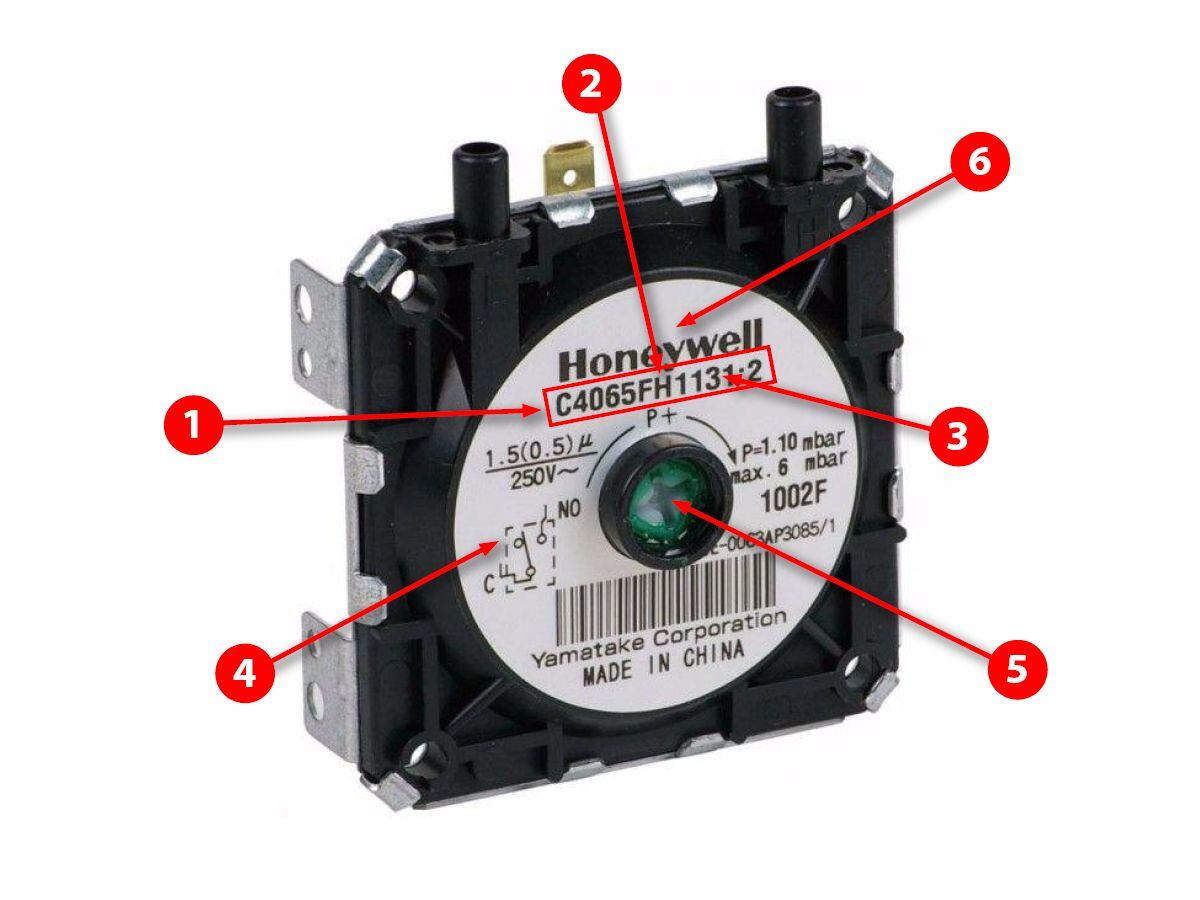

3. HONEYWELL Prosestat Etiket Açıklaması ve Özellikleri
Bir diğer global dev HONEYWELL, özellikle dayanıklılığı ve ayarlanabilir serileriyle (Örn: C6065 serisi) tanınır. Prosestat üreticisi Honeywell, üretim etiketinde manostat tipini tam olarak belirtmektedir. Manostat tipinin nasıl doğru bir şekilde belirleneceğine ve özelliklerine dair detaylar şunlardır:
- C - Hava basınç manostatı: Cihazın gaz için değil, atık gaz/hava akışı için üretildiğini belirtir.
4 - SPST anahtarlama kontağı: Basınç farkı artışını açar (Tek Kutuplu Tek Atışlı). Yani sadece Aç-Kapa yapar.
6 - SPDT anahtarı: (Tek Kutuplu Çift Atışlı) İçerisinde hem NO hem de NC bacağı barındıran, yönlendirmeli mikro anahtar tipidir. - A* / F - Standart ayar doğruluğu: Ortam sıcaklığı -40 ile +90 °C arasındaki zorlu ısı şartlarında standart toleranslarla çalışır.
AH* / FH - Artırılmış ayar doğruluğu: Çok daha hassas ölçümler gerektiren özel sistemlerde, -40 ile +90 °C arasında yüksek stabiliteyle çalışan modellerdir. - 1131 - Prosestat üretim numarası: Fabrika seri üretim numarasıdır.
- Mikro anahtarın devre şeması: Elektrik bağlantılarının (C, NO, NC) hangisinin hangi pinde olduğunu gösteren mini krokidir. Montajda rehberlik eder.
- Düzenleme Vidası (Kalibrasyon): Özellikle C6065A1028 modeli gibi gelişmiş Honeywell modellerinde bulunur. Usta, bir diferansiyel manometre bağlayarak bu vidayı sağa/sola çevirir ve prosestatın kapanma (Pa) basıncını manuel olarak ayarlayabilir. Amatörlerin bu vidayla oynaması tehlikelidir.
- Üreticinin Logosu: Orijinalliği belirten Honeywell damgası.
4. Hava Prosestatı Arızası Nasıl Anlaşılır? (Fan Çalışıyor Çakmak Çakmıyor)
Prosestat arızası, genellikle kombide kendini en net belli eden arıza tiplerinden biridir. Cihazınızda aşağıdaki durumları yaşıyorsanız gözünüzü prosestat ve fan ikilisine çevirmelisiniz:
- Ölü Sessizlik (Tık Sesi Yok): Suyu açtınız, fan motoru gürül gürül dönmeye başladı ancak içeriden ne o ince "Tık" (röle) sesi geldi ne de "çıt çıt çıt" çakmak sesi duyuldu. Fan sonsuza kadar döner ama ateşleme olmaz.
- Tak-Tık Sesleri (Kararsızlık): Kombi yanarken cihazın içinden sürekli tık-tık diye ince şalter sesleri geliyorsa ve alev boyu bir yükselip bir alçalıyorsa (hatta sönüyorsa), prosestatın içindeki diyafram gevrekleşmiştir; vakumu tam tutamıyor, kararsız kalıyordur.
- Reset İle Düzelip Tekrar Bozulan Cihaz: Cihaza reset attığınızda ateşleme yapıyor, 5 dakika çalışıp F05/E03 hatasına geçiyorsa kontakları (platinleri) oksitlenmiş demektir.
5. Usta İşi: Multimetre ile Prosestat Testi Nasıl Yapılır?
Usta teknisyenler parça değiştirmeden önce sağlamasını yaparlar. İhtiyacınız olan şey sadece bir dijital multimetredir:
Cihazı "Kısa Devre / Buzzer" (Çan/Diyot) konumuna getirin. Propları birbirine değdirdiğinizde alet "Diiiit" diye ötmelidir.
Prosestatın üzerindeki kabloları çıkarın. Propların birini C (Ortak), diğerini NO (Normalde Açık) pinine değdirin. Fan çalışmazken alet ÖTMEMELİDİR. Ötüyorsa (kısa devre veriyorsa) prosestat içeriden takılı kalmıştır (bozuktur).
Proplar C ve NO bacaklarındayken, prosestatın L (-) Low (veya P2) hortum girişinden ağzınızla yavaşça hava emin. İçeriden "tık" sesi geldiği saniye multimetreniz Diiiit diye ötmeli ve ekran 0'a yakın bir ohm göstermelidir. Emmeyi bıraktığınızda ses kesilmelidir. Ses gelmiyorsa (iletim yoksa) parça arızalıdır.
6. Adım Adım Hava Prosestatı Nasıl Değiştirilir? (Hortum Yönleri)
Test sonucu prosestatın arızalı olduğuna kanaat getirdiyseniz, değişimi (doğru pascal değerinde yeni parça ile) oldukça basittir:
1. Elektriği Kesin: Kombinin şalterini indirin. Kombinin sızdırmazlık kapağını açın ve fanın yanındaki prosestata ulaşın.
2. Kabloları Sökün: Genellikle iki adet kablo (C ve NO pinlerinde) takılıdır. (Kabloları yeni parçaya ters/çapraz takmanızın bir zararı yoktur, ikisi de aynı anahtar yoludur).
3. Hortum Yönlerine Dikkat: Eski cihazda hortum hangi uca takılıysa (genelde negatif emiş, eksi (-) veya L girişine takılır) yeni prosestatta da aynı işareti taşıyan hortum ucuna takın. Yanlışlıkla + (H) ucuna takarsanız diyafram ters itilir ve kapanmaz!
4. Yeni parçayı vidasıyla eski yerine sabitleyip cihazı kış modunda test edin.
7. Orijinal Yedek Parça Önemi ve Parcabayim.com Avantajı
Prosestat alırken en büyük hata "bana bir tane ver işte" diyerek rastgele Pascal (Pa) değerli bir ürün almaktır. Eğer cihazınızdan 40/25 Pa değerinde bir HUBA prosestat çıktıysa, yerine 80/60 Pa bir Honeywell takarsanız fanınızın gücü (nefesi) o sert diyaframı çekmeye yetmez; cihazınız yine hava akış arızası verir. Tersi durumda çok düşük pascal takarsanız bu sefer baca tıkalı olsa bile cihaz çalışır ve sizi zehirleyebilir!
İşte bu yüzden, cihazınızın fabrika değerlerine (OEM standartlarına) milimetrik uyan orijinal HUBA Control veya Honeywell prosestat modellerini, güvenle Parcabayim.com platformumuzdan tedarik etmelisiniz. Geniş stok ağımızla Türkiye'nin her yerine "Aynı Gün Kargo" ile gönderim yaparak, arızanızı en güvenli ve hızlı şekilde, yetkili servis fahiş fiyatlarına maruz kalmadan çözmenizi sağlıyoruz.
8. Ustanın Dilinden: Sık Sorulan Sorular (SSS - 20 Soru)
Kombinin bacasının çekip çekmediğini, zehirli gazın (karbonmonoksitin) dışarı güvenle atılıp atılmadığını fanın rüzgarıyla ölçen ve onay veren hayati bir güvenlik şalteridir.
Büyük ihtimalle evet. Fan dönüyor ama prosestat diyaframı kapanıp anakarta "baca açık, her şey yolunda" sinyalini yollamazsa, anakart çakmakları asla çaktırmaz. Arızanın %90'ı fandan veya prosestattandır.
Pascal (Pa), basınç ölçü birimidir. Örneğin 50/40 Pa yazan bir üründe; fanın yarattığı vakum 50 Pa gücüne ulaştığında şalter kapanır (cihazı yakar), vakum 40 Pa'nın altına düştüğünde şalter açılır (cihazı kapatır).
Kesinlikle takılmaz! 80 Pa çok daha sert bir diyaframa sahiptir. Kombinizin fanının gücü bu zarı çekmeye yetmez, cihazı bağlasanız bile ateşleme alamazsınız. Her zaman birebir aynı Pa değerli ürün alınmalıdır.
İkisi de dünya çapında orijinal (OEM) üreticilerdir. Huba (İsviçre) genellikle yuvarlak veya gri kutulu modeller üretirken, Honeywell (ABD) C6065 serisi gibi ayar vidalı, yüksek hassasiyetli köşeli modelleriyle bilinir. Kalite olarak ikisi de zirvededir.
L (Low - Eksi): Negatif basınç yani fanın "vakum/emiş" yaptığı hatta bağlanan porttur. H (High - Artı): Pozitif basınç yani fanın "üfleme" yaptığı hatta bağlanan porttur. Standart kullanımda genelde sadece L(-) portu bağlanır.
Fan emiş yaptığı için, siz hortumu artı basınca dayalı H(+) portuna takarsanız diyafram çekilmek yerine aksi yönde (geriye) itilir. Switch kapanamaz ve cihazınız asla ateşleme yapmaz.
Hiçbir şey olmaz. Prosestat içindeki switch, tıpkı evdeki bir lamba düğmesi gibi basit bir kontak anahtarıdır. C (Ortak) ile NO (Açık) bacaklarına takılan kabloların yer değiştirmesi (artı eksi kutbu olmadığı için) devreyi bozmaz, cihaz normal çalışır.
Tam aksine! Sen hortumu ağzınla emdiğinde içeriden "tık" sesi gelip kombi ateşliyorsa, prosestatın ve anakartın SAPASAĞLAM demektir. Cihazın ateşlememesinin sebebi; fanda toz birikmesi (gücünün düşmesi) veya bacanın tıkanmasıdır. Rüzgar üretemeyen fan arızalıdır.
Su damlası (yoğuşma veya yağmur suyu) hortumu tıkadığında, fanın yarattığı vakum gücü prosestata ulaşamaz. O küçücük damla sistemi kilitler. Hortumu söküp içini şiddetlice üfleyip kuruttuğunuzda cihaz genelde normale döner.
Hayır, tamir edilmez. Bu parçalar fabrikada kalibre edilip ultrasonik kaynakla preslenmiştir. İçini açarsanız sızdırmazlığını ve diyafram kalibrasyonunu bozarsınız. Arızalandıysa %100 yenisiyle değiştirilir.
Fanın gücü ile prosestatın kapanma eşiği (Pascal) tam sınırda kalmıştır. Prosestat kapanmaya çalışır (tık eder), rüzgar yetmez geri açılır (tık eder). Kararsızlık (dalgalanma) yaşanıyordur. Fanı temizlemek veya yorgun prosestatı değiştirmek sorunu çözer.
Kesinlikle oynamayın. O vida (Örn: C6065 serisindeki) parçanın kapanacağı vakum eşiğini ayarlar. Özel "diferansiyel manometre" cihazı olmadan ezbere vidayı çevirmek, baca tıkalıyken bile cihazın çalışmasına ve karbonmonoksit sızmasına neden olabilir.
Hayır düzelmez. Prosestatın çalışması için önce fanın dönüp ona rüzgar göndermesi şarttır. Fan hiç dönmüyorsa sorun ya anakartın fan rölesindedir ya da fan motorunun bobini yanmıştır. Prosestat masumdur.
Bu evinizi havaya uçurabilecek bir intihar taktiğidir! Anakart bacayı her zaman "temiz ve fanı çalışıyor" sanır. Eğer lodos teperse veya baca tıkanırsa cihaz bunu anlayamaz, ateşlemeye devam eder ve evi zehirli gaz veya patlama tehlikesi sarar. Asla köprüleme (kısa devre) yapmayın.
Modern tam yoğuşmalı kombilerin çoğunda mekanik hava prosestatı bulunmaz. Fan motorları modülasyonlu (PWM/DC) akıllı fanlar olduğu için, anakart fanın dönüp dönmediğini doğrudan fanın kendi elektronik sinyal devresinden (Hall effect) okur. Sadece hermetiklerde ve yarı yoğuşmalılarda bulunur.
Bacadaki (fandaki) pitot tüpü (sensör ağzı) çift çıkışlıysa, orijinal sistem stabilitesi için yeni prosestatı da çift hortumlu bağlamak en doğrusudur. Ancak çok zor durumlarda, prosestatın sadece L (-) Low girişine vakum (emiş) hortumunu bağlayarak cihazı sorunsuz çalıştırabilirsiniz.
Rüzgar dışarıdan bacanın içine şiddetle vurduğunda, fanın dışarı atmaya çalıştığı havayı geri iter. Prosestat içindeki vakum kaybolur ve şalter güvenliğiniz için ayrılır (kapanır). Bu bir arıza değil, cihazın sizi zehirlenmekten koruyan bir savunma mekanizmasıdır. Rüzgar dindiğinde normale döner.
Kombinin üst kapağı söküldükten sonra, soketlerin ve hortumun çıkarılıp yeni parçanın vidalanması sadece 5-10 dakikalık basit bir işlemdir. Sistemin suyunu boşaltmaya veya gaz ayarı yapmaya gerek yoktur.
Prosestat doğrudan güvenlik parçası olduğu için OEM onaylı (Huba veya Honeywell gibi) markaları tercih etmek can güvenliğiniz için esastır. Doğru Pa (Pascal) değerine sahip orijinal veya garantili muadil prosestatları Parcabayim.com arama çubuğundan kolayca bulup, aynı gün kargo ile kapınıza kadar sipariş edebilirsiniz.
